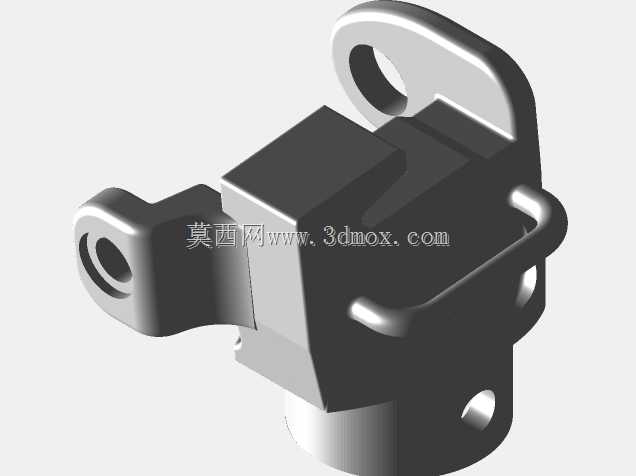

Galil步枪后转向节结构三维建模

　　该零件作为枪械系统中的受力连接构件，核心作用是承载射击过程中的交变载荷，同时为枪身相关组件提供稳定的铰接定位基准，在实际使用场景中需要承受后坐力传递、姿态调整时的扭矩以及日常携行过程中的磕碰冲击，因此结构设计上优先保障受力路径的连续性，避免应力集中区域的出现。从结构布局来看，零件主体采用块状承力基体搭配双侧带孔铰接耳的设计，基体部分为相邻功能组件提供贴合安装的定位面，表面的凸起与凹槽结构对应相邻零件的装配限位，无需额外定位销即可完成预装定位，降低装配环节的调校难度。两侧的铰接耳采用圆弧过渡与主体连接，耳片上的同轴通孔为铰接销轴提供安装空间，孔位的同轴度公差控制在较高精度区间，避免铰接动作出现卡滞或单侧受力磨损过快的问题。

　　零件下部的柱状延伸结构用于与枪身下部组件完成插接定位，侧面的开孔用于穿设固定销，实现轴向与径向的双重限位，保障多次往复受力后不会出现松脱位移。设计过程中针对不同区域的受力特性做了差异化的壁厚处理，铰接耳根部作为应力集中高发区域，做了加厚过渡处理，同时将棱边全部做圆角钝化，既消除了铣削加工后的毛刺残留风险，也进一步分散了受力时的应力峰值。零件的安装边界需要匹配相邻组件的装配空间，双侧耳片的外轮廓间距、铰接孔的中心距、下部插接柱的直径与伸出长度都严格按照实物逆向测绘的尺寸还原，能够直接适配对应型号枪械的装配间隙，不会出现安装干涉问题。从加工适配性角度，该结构可通过常规铣削加工完成成型，无需特殊定制刀具，

　　铰接孔可通过铰削工艺保障表面粗糙度与尺寸精度，满足实际使用中的耐磨需求。在三维建模过程中，所有装配贴合面都做了平面度约束，铰接孔的轴线与主体安装面的垂直度、平行度都按照枪械零件的常规公差要求做了对应设置，能够直接用于后续的工程图导出、装配干涉校验以及实物加工的参考。
