带手柄方形冲孔薯条油炸篮设计

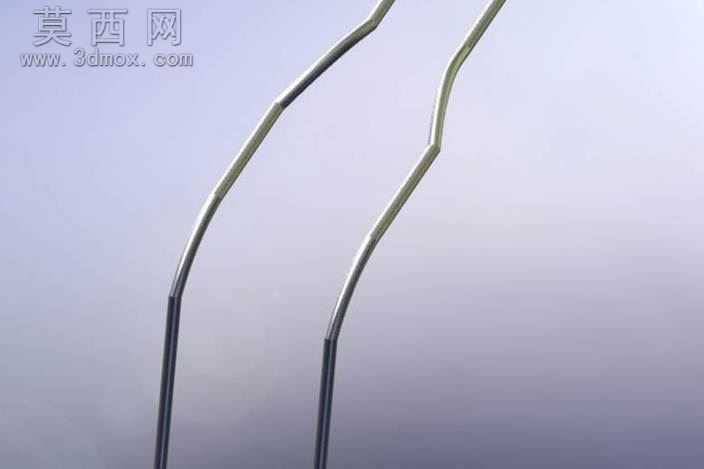

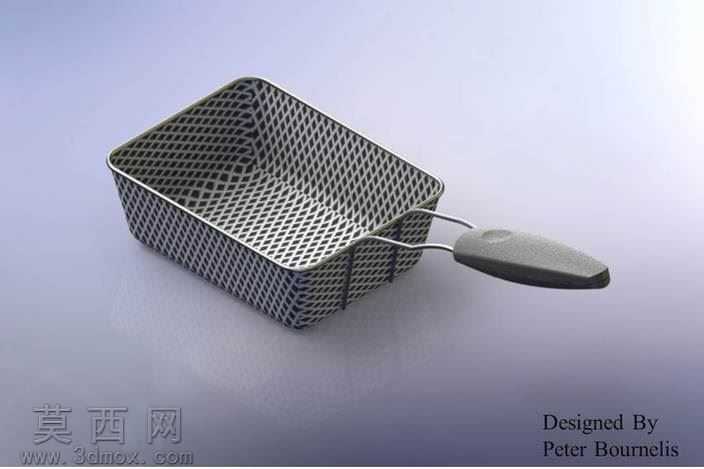

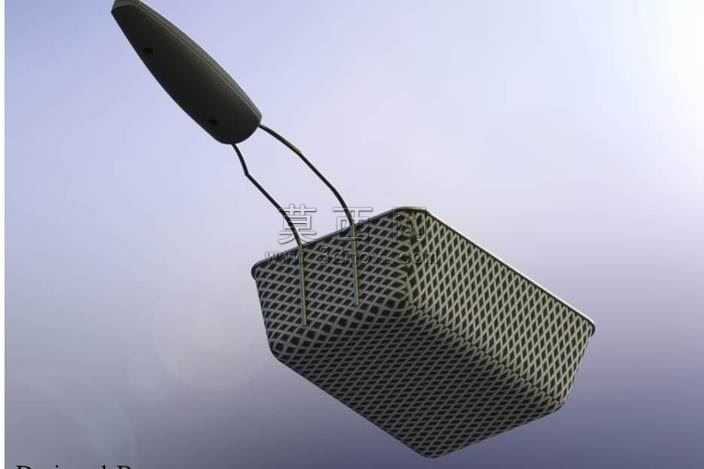

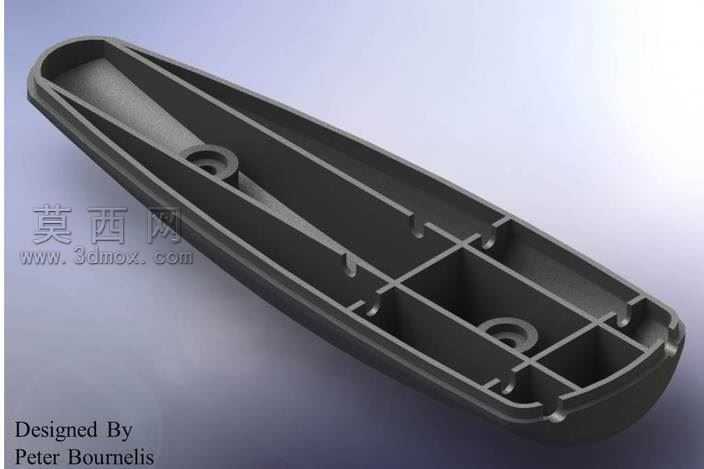

本作品为餐饮场景使用的方形油炸薯条篮三维设计模型，整体采用规整的长方体篮体搭配长手柄的结构布局，建模过程中先完成整体轮廓的参数化搭建，再对篮体的冲孔网面结构进行精细化处理。建模阶段首先拆分整体结构为篮身、金属连接杆、握持手柄三个独立模块，篮身部分先绘制闭合的方形轮廓草图，通过拉伸生成基础篮体壁厚，再对篮体的五个面（底面与四个侧壁）进行阵列式冲孔特征的创建，所有冲孔采用统一的菱形网格形态，孔位间距均匀一致，既保证油炸过程中热油的快速沥出，也兼顾篮体整体的结构强度，避免盛放食材时出现形变。篮体的边缘做了卷边加固的结构处理，通过扫掠特征完成卷边的一体化建模，消除锐边的同时提升篮体边缘的抗磕碰性能。连接篮体与手柄的金属支臂采用双杆平行结构，建模时通过样条曲线绘制支臂的弯曲形态，保证支臂与篮体侧壁的连接点位受力均匀，支臂与手柄的衔接处做了平滑过渡处理，避免应力集中。握持手柄采用符合人体工学的弧面造型，表面做了细微的防滑纹理建模，手柄与金属支臂的连接位置做了内嵌式的固定结构设计，保证连接稳固不易松动。材质渲染阶段，篮体与金属支臂赋予哑光不锈钢材质，调整金属粗糙度参数模拟商用厨具的磨砂质感，冲孔位置做了通透的光影处理，还原金属网孔的透光效果；手柄部分赋予耐高温的防滑橡塑材质，调整材质的漫反射与凹凸参数，模拟橡塑表面的细腻颗粒触感。整体模型的结构装配逻辑清晰，各部件的配合公差经过合理设置，既可以用于产品渲染展示，也可作为后续开模生产的结构参考，设计过程中充分考量了油炸器具的实际使用需求，在沥油效率、握持舒适度、结构耐用性之间做到了平衡，网孔的密度经过反复调整，既不会遗漏细小的薯条残渣，也能保证热油的流通速度，手柄的长度设计也充分考虑了油炸操作时的防烫距离，避免使用者操作时被高温热油烫伤。
