木门用球形圆柱锁具三维设计作品

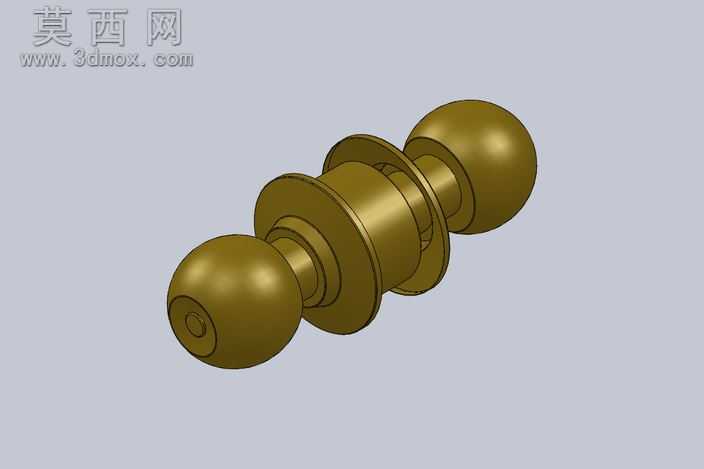

本作品为适配室内木门使用的球形圆柱锁三维建模成果，建模过程依托主流三维机械设计软件完成，整体采用自底向上的装配建模思路，先逐一构建锁具的各个组成零件，再按照实际装配约束关系完成整体装配。首先对球形执手部分进行建模，通过旋转凸台命令生成对称的球形执手基体，对执手与锁身连接的轴颈部分添加同轴心、重合等装配约束，保证执手转动时的同轴度符合实际使用要求。锁身的圆柱主体部分采用拉伸、旋转命令组合构建，还原了圆柱锁穿装在木门门板内的套筒结构，对锁身外侧的装饰挡片部分添加薄壁特征，还原金属挡片的真实厚度。材质设置上，整体锁具赋予黄铜金属材质，调整材质的粗糙度、金属度参数，模拟铜质锁具的哑光金属质感，渲染阶段采用柔和的环境光，多角度打光凸显锁具的曲面轮廓与结构层次，避免金属表面出现过曝或暗部死黑的问题。结构设计上完整还原了球形圆柱锁的经典结构，包含两侧球形执手、中间穿装套筒、锁舌传动结构、装饰挡片等核心部件，各部件之间的装配间隙按照五金锁具的行业通用公差设置，既保证各活动部件的转动自由度，也避免出现结构干涉问题。设计过程中参考了民用室内木门的通用门板厚度参数，调整锁身套筒的长度尺寸，保证锁具可以适配常规厚度的室内木门，同时对执手的球形直径进行优化，符合人手握持的人机工程学尺寸，提升日常使用的握持舒适度。建模阶段对所有零件的边角添加了合适的圆角特征，还原真实五金零件的倒角工艺，避免模型出现尖锐棱角，既符合实际生产的工艺要求，也提升了模型的视觉真实度。装配完成后进行了全局干涉检查，逐一验证各活动部件的运动行程，保证执手转动时可以顺畅带动锁舌完成伸缩动作，还原锁具的实际工作状态，整体模型结构完整，尺寸参数符合民用锁具的通用规范，可用于五金产品展示、家装方案效果演示、锁具结构教学等多种场景。
