直插式红色发光二极管三维结构设计

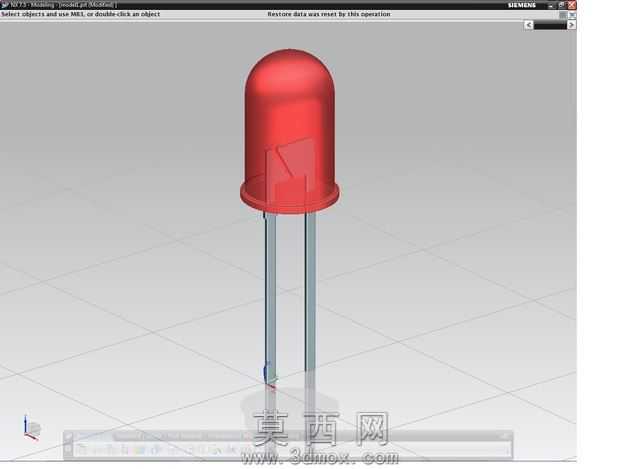

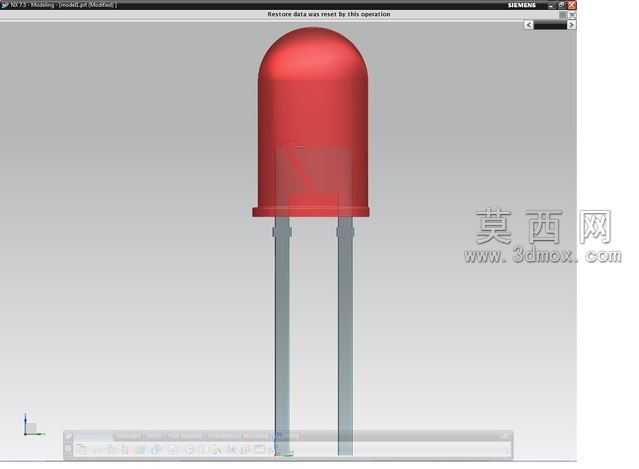

本模型为直插式红色发光二极管的三维数字化建模成果，建模过程以还原真实直插LED的工业量产形态为核心目标，首先基于行业通用的5mm直插LED规格参数进行基准尺寸锚定，确定环氧树脂封装体的半球形顶部弧面曲率、柱身段直径与高度、引脚间距与引脚直径等核心尺寸参数。建模阶段采用参数化草绘结合特征拉伸、旋转切除的方式构建基础实体：首先绘制环氧树脂封装体的半剖面轮廓，通过旋转特征生成一体化的红色半透明封装外壳，外壳的半球形顶部做了曲面曲率连续优化，还原真实LED封装的光学聚光结构特性；引脚部分采用拉伸特征构建两根平行的金属导电引脚，引脚与封装体的衔接位置做了嵌入式结构处理，还原实际生产中引脚架与环氧树脂封装的嵌合固定结构，同时对引脚表面做了细微的磨砂质感纹理处理，还原金属引脚的真实表面状态。材质渲染阶段，环氧树脂封装体赋予半透明红色哑光材质，调整材质的透光率与折射参数，模拟红色环氧树脂在光线照射下的通透质感与漫反射效果，还原LED未通电状态下的外观视觉特征；金属引脚赋予镀锡金属材质，调整金属粗糙度与反射强度，还原引脚表面的亚光金属质感。结构设计上完整还原直插LED的典型结构特征：顶部半球形聚光透镜结构、柱形封装本体、两根平行直插引脚，各部分衔接处做了符合工业生产实际的圆角过渡处理，避免尖锐棱角，完全匹配真实直插LED的结构形态。建模过程中对各特征参数做了可编辑化设置，可根据不同规格的直插LED需求快速调整尺寸参数，适配不同的电路设计、PCB布局演示场景，模型整体结构完整，曲面过渡流畅，无破面、错面等建模缺陷，可直接用于电子电路装配演示、电子产品结构装配验证、教学演示等多种场景。
