罗技C910高清网络摄像头结构设计

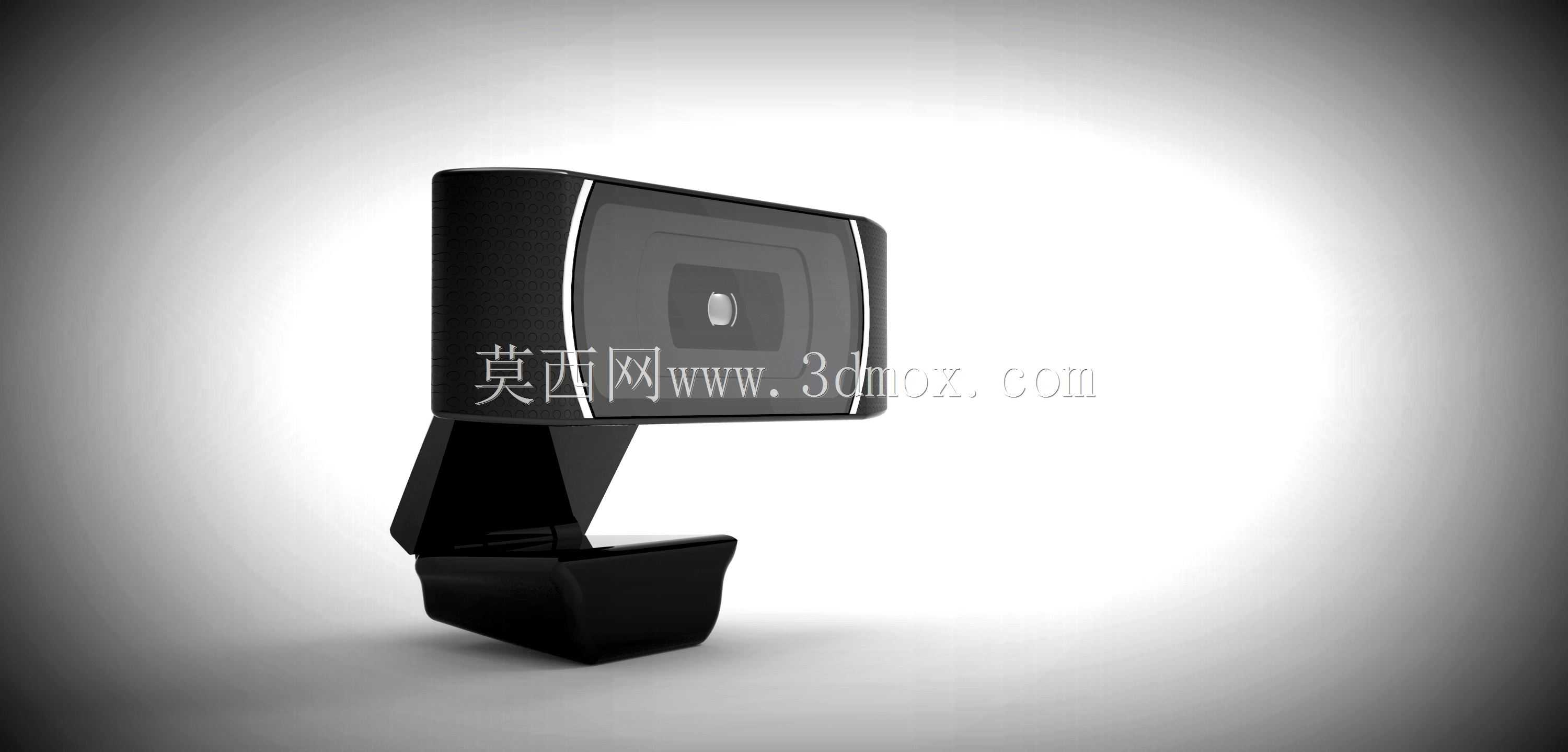

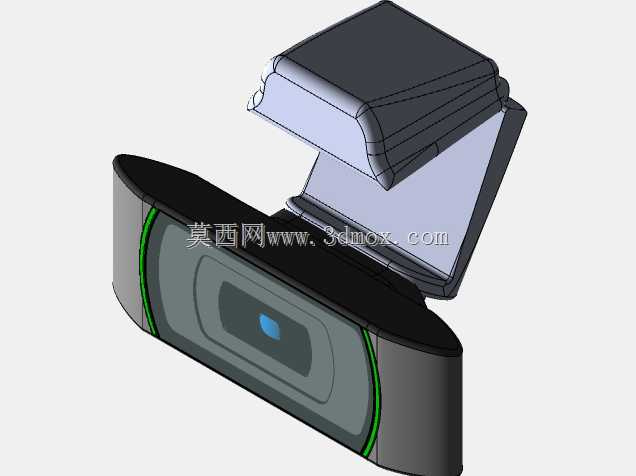

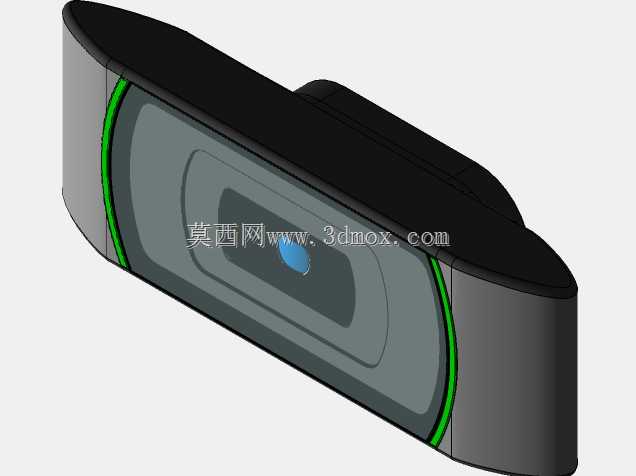

　　日常做桌面数码外设的结构逆向时，这类外置网络摄像头的结构参考价值很高，不同于笔记本内置摄像头的固定内嵌设计，外置款需要兼顾多场景安装适配、角度调节、外观质感与内部元器件排布的多重需求。这款摄像头的主体采用方正带弧边的卧式镜头仓设计，镜头区域做了内凹的遮光边框，能减少桌面环境杂光对镜头成像的干扰，镜头仓外壳做了细微的磨砂纹理处理，既可以避免日常使用留下指纹划痕，也能和亮面的镜头装饰圈形成材质层次，提升产品的外观质感。底部的支撑夹是整个结构设计的核心部分，采用一体弯折的弹性夹结构，夹体的开合角度覆盖0到45度区间，既可以直接平放在桌面作为立式支撑使用，也可以夹持在厚度10mm到35mm的显示器上边框、笔记本屏幕边缘，

　　夹体接触桌面或者屏幕的位置做了软胶垫包覆，既可以增加摩擦力防止设备滑落，也能避免夹装时刮伤显示器外壳的漆面。镜头仓和支撑夹之间采用阻尼转轴连接，转轴的阻尼力矩经过调校，上下俯仰角度可以在-15度到30度之间任意悬停，用户可以根据自己的坐姿、屏幕高度自由调整拍摄角度，不需要额外增加支撑结构。从结构排布来看，镜头仓内部预留了成像模组、麦克风拾音单元、USB信号处理电路板的安装位，仓体内部的卡扣位置做了均匀排布，外壳装配不需要额外打胶，依靠卡扣就能实现紧密配合，后期拆解维修也很方便。做这类外设建模的时候，要特别注意夹装结构的形变范围，不能只做静态的外观造型，要预留出夹体开合的形变空间，避免实际装配时出现结构干涉，

　　同时转轴位置的配合公差要控制在合理范围，既要保证转动时的阻尼手感，也要避免长期使用后出现转轴松动、镜头下垂的问题。这类摄像头的实际应用场景覆盖远程会议、线上教学、直播推流、居家视频通话等多个领域，结构设计上除了满足功能需求，还要控制整体的体积重量，整体重量控制在120g左右，夹装在屏幕上不会因为过重导致屏幕前倾，平放时重心落在支撑夹的中心位置，不会轻易倾倒。镜头仓的尺寸控制在长90mm、宽25mm、高35mm左右，不会占用过多的桌面空间，连接的USB线材从支撑夹的尾部引出，走线位置做了圆角过渡，避免长期弯折出现线材外皮破损的问题。
