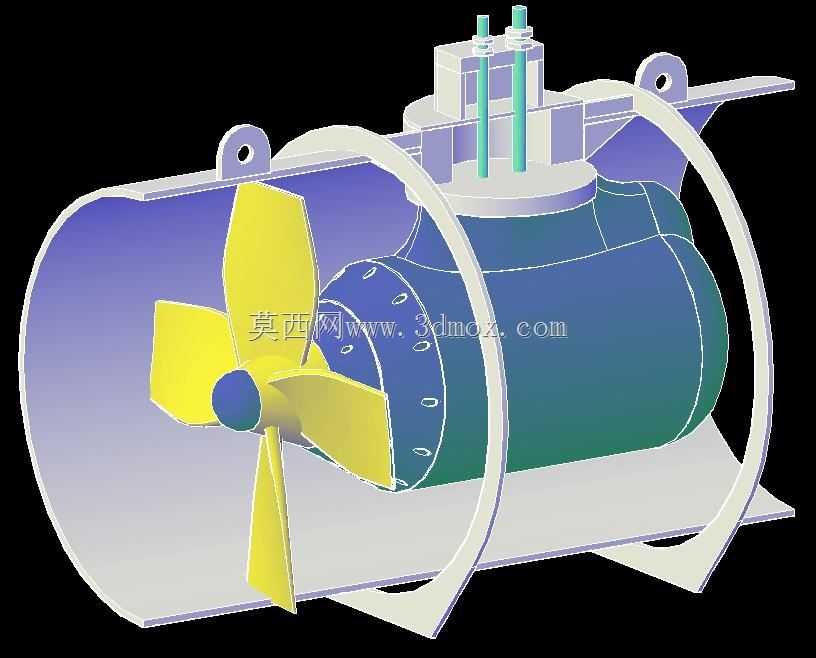

水下推进器BTM240带导管螺旋桨结构

　　该水下推进装置主要面向小型水下机器人、水下观测平台、轻型载人潜水器等水下航行载体提供行进动力，也可适配固定点位的水下监测设备作为姿态调整动力单元使用，在近岸浅海观测、水库坝体检测、水下管线巡检、水产养殖水下作业等场景中均可适配。从结构设计来看，整体采用导管式螺旋桨布局，外围的环形护罩一方面可以对螺旋桨叶形成物理防护，避免水下杂物、缆线、水生生物直接撞击桨叶造成结构损坏，另一方面可以优化桨叶周边的流场分布，减少桨叶尖端的涡流能量损耗，提升低航速下的推进效率，同时降低运转过程中的水流噪声，适配对隐蔽性有要求的水下作业场景。核心动力段采用密封舱式结构，舱体两端通过法兰结构实现密封连接，法兰面预留均匀分布的紧固孔位，可搭配密封圈实现静密封，

　　满足水下一定深度的水密要求，避免内部动力元件进水失效。舱体顶部设置两个竖向的穿线接头，用于动力线缆与控制信号线缆的引出，接头采用标准的水密接插件结构，可在保证线缆连通的同时维持舱体的密封性能。安装结构采用两侧带安装耳的支架设计，支架与环形导管为一体化成型结构，两个安装耳上预留同轴的安装孔，可通过螺栓将整个推进单元固定在水下载体的安装基座上，安装孔的位置与间距适配多数小型ROV的标准安装接口，同时支架底部设置平直的支撑面，也可适配卧式安装的使用需求。螺旋桨采用四叶式设计，桨叶具有一定的侧斜角度，可在运转时减少水流脉动，降低空化发生的概率，提升运转平稳性，桨叶与动力输出轴采用锥面配合加锁紧的连接方式，可传递足够的扭矩同时便于拆装维护。

　　整体结构的外形边界规整，环形导管的外径为核心安装尺寸，安装时需要预留导管外侧至少10mm的水流过流间隙，避免周边结构遮挡进水流道造成推进效率下降，前后方向需要预留桨叶前方20mm、后方30mm的无遮挡空间，保证进排水流顺畅。设计过程中充分考虑水下使用的腐蚀防护需求，所有外露金属结构均可采用阳极氧化或者防腐涂层处理，非金属结构选用耐海水腐蚀的工程塑料材质，可长期在淡水或者海水环境下使用。
