750mm抛物面输送带清扫刮板总成

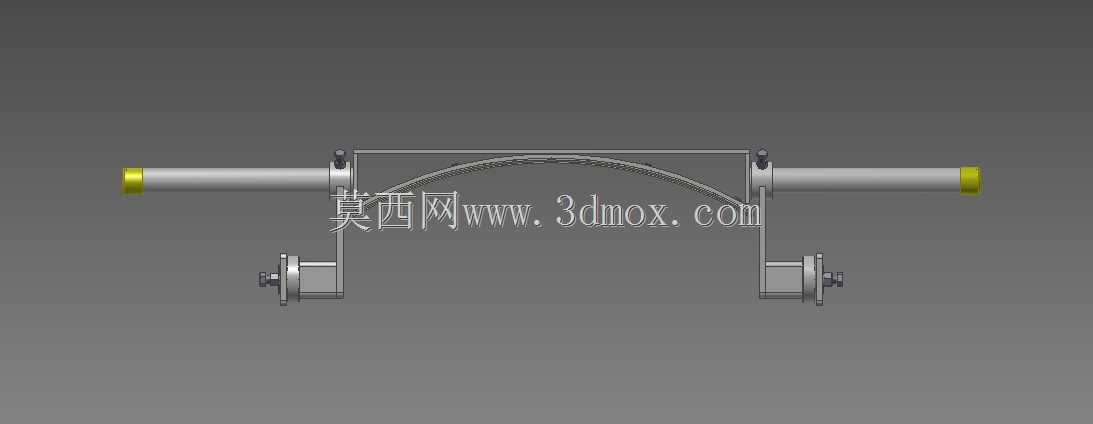

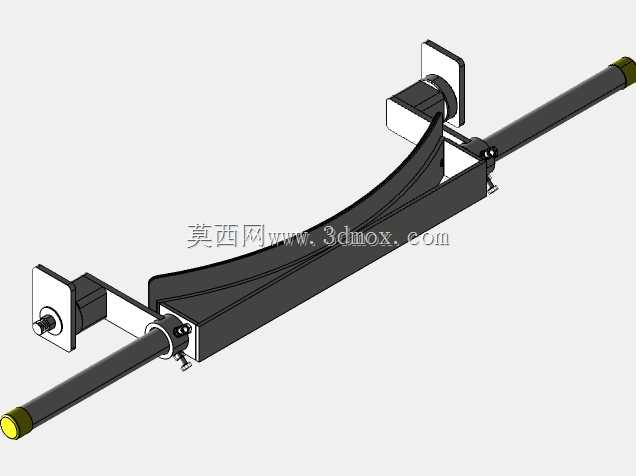

　　散料输送线在矿山、港口、电厂、砂石骨料、粮食转运等工况里，皮带回程带料一直是运维中绕不开的问题。物料粘附在胶带工作面后，会随皮带绕入尾轮，堆积在改向滚筒、托辊和回程段下方，既造成撒料扬尘，也会加剧滚筒包胶磨损、皮带跑偏和托辊卡滞。这套抛物面输送机皮带刮板，正是针对宽幅皮带工作面残留物料清理而设计的接触式清扫部件，整体由弧形刮料板、横向穿轴、两侧轴承支座、张紧连接构件和轴端限位结构组成，结构形式偏向重型带式输送机头部滚筒处的一道清扫器布置。

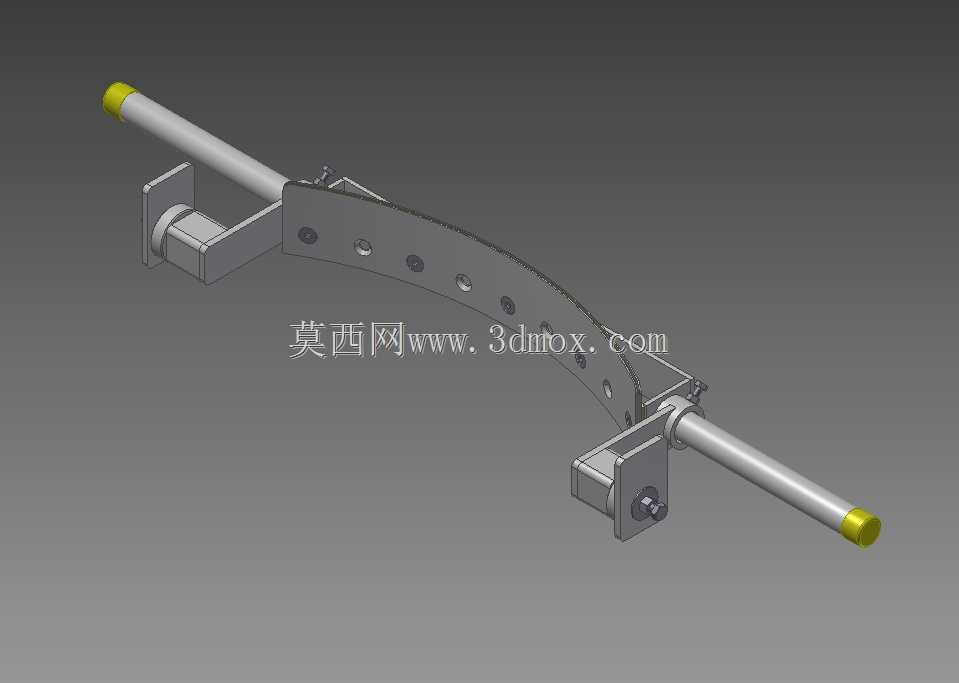

　　从实际使用逻辑看，刮板总成安装在输送机头部卸料滚筒附近，刮料刃口贴合皮带工作面，皮带运行时带动粘附物料经过刃口，残留煤块、矿粉、砂石、粮粒或湿粘物料被刮离胶带，沿抛物轨迹抛入卸料溜槽。弧形板面采用抛物面轮廓，并非单纯为了造型，而是让被刮下的物料在脱离刃口后能够顺着曲面导向，减少物料回落到回程皮带或清扫器后方的概率。板面上预留的多组安装孔可用于固定耐磨刮片、调整压条或更换不同材质刃口，面对磨蚀性强的矿石、焦炭、烧结料时，可在基体上加装硬质合金或聚氨酯刮条；针对粮食、化工粉料等轻载工况，则可换成高分子耐磨板，降低对皮带胶面的划伤风险。

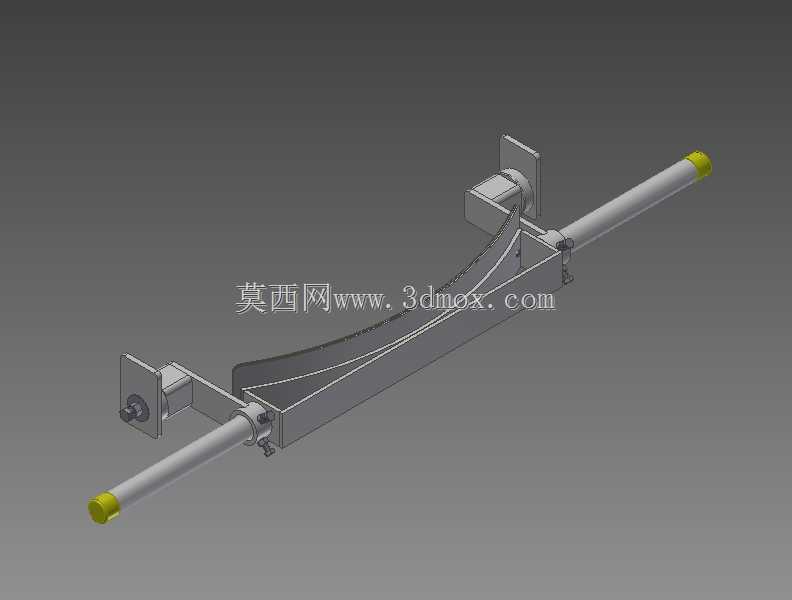

　　横向长轴贯穿弧形刮板背部，两端由带立式安装面的轴承座支撑，使刮板总成能够绕轴小幅摆动。这种浮动结构在现场非常关键：皮带接头经过、胶面磨损不均、滚筒存在径向跳动时，刮刃不会硬性顶死皮带，而是随皮带表面起伏自适应贴合，既保证清扫压力，又避免局部过载扯伤胶带。支座底部的方形安装板预留螺栓孔，可直接固定在输送机头部机架、清扫器安装梁或溜槽侧壁上；支座内部容纳回转支承面，侧向端盖和紧固件对轴端进行轴向限位，防止长轴在振动工况下窜动。轴端黄色标识段对应装配边界和外露安全区域，现场安装时可据此判断轴系是否穿装到位，也便于运维巡检识别转动部位。

　　设计这类清扫刮板时，首先要匹配皮带宽度和头部滚筒直径。750mm量级的刮料宽度对应常见窄幅至中宽幅带式输送机，刮板弧长、曲率半径和轴系跨距需要保证刮刃覆盖皮带有效载料区，两侧留出适当余量，避免边缘物料漏清。转轴中心与刮刃之间的力臂决定了张紧力矩对刃口比压的影响：力臂过长会使压料力过大，加速刮条和皮带磨损；力臂过短则贴合力不足，湿粘粉料容易残留。弧形板的曲率还要结合卸料点物料抛料轨迹校核，使刮落物料能够顺着板面进入料流，而不是在清扫器后方堆积。

　　安装边界方面，两侧支座底面需要落在同一刚性梁面上，机架开孔间距应与轴系跨距协调，避免支座强行装配导致长轴弯曲。刮板刃口与皮带滚筒切线位置的夹角通常取较小接触角，使刮削力指向卸料方向；张紧机构可通过弹簧、重锤或螺杆调节补偿刮条磨损，维持稳定线压力。三维建模时需要重点表达弧形板与背部轴夹的焊接或栓接关系、轴承座同轴度、刮片孔位间距以及轴端限位尺寸，这些细节直接影响现场换装。维护层面，耐磨刮片应设计为可拆换形式，轴承座预留润滑和密封空间，防止粉尘进入回转副；对于湿粘物料工况，还需在刮板下方留出足够落料空间，避免积料卡死摆动。整套结构兼顾清扫效率、皮带保护和快速检修，是带式输送系统头部清扫环节中实用性很强的机械部件。
