带脚轮可移动层流柜支撑工作台架

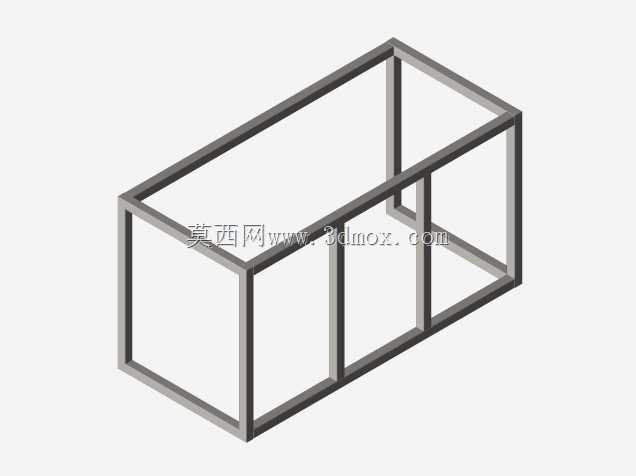

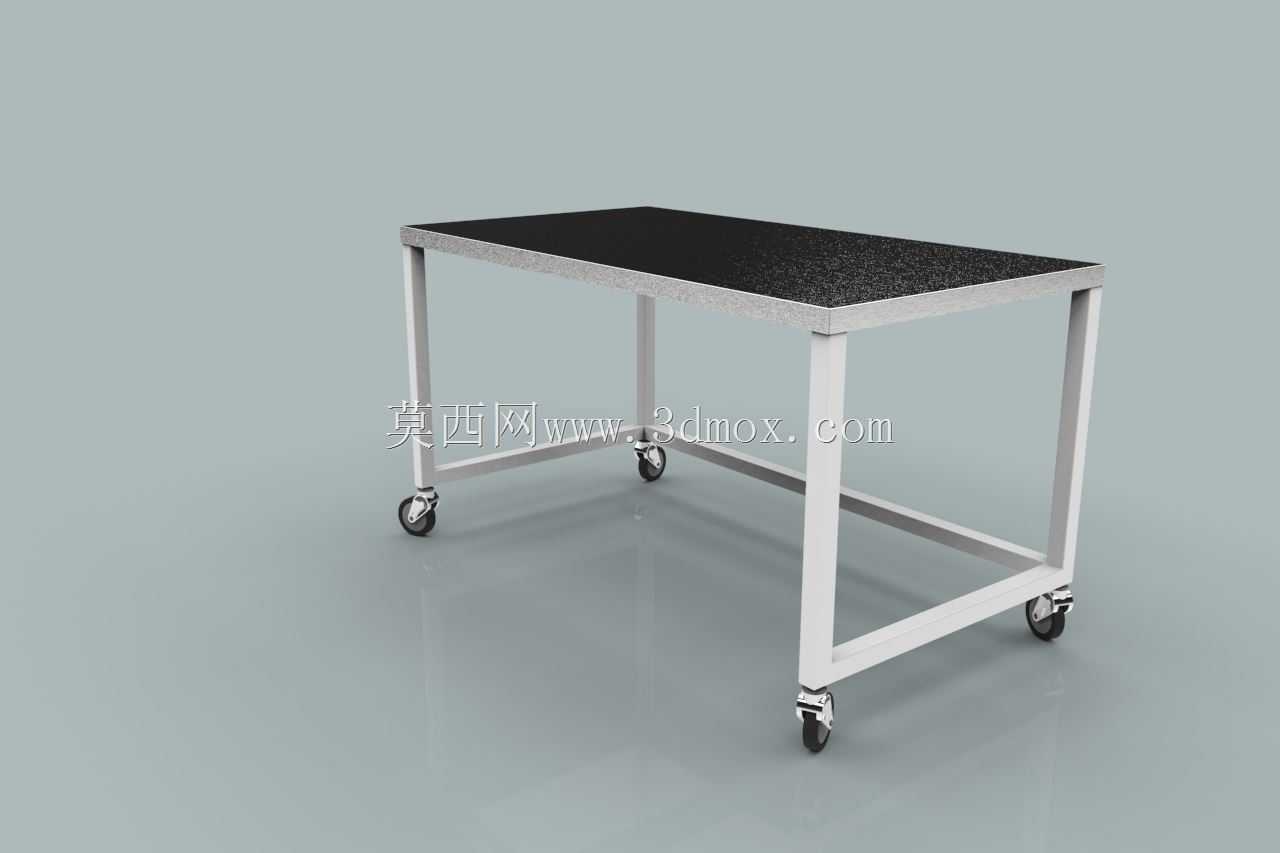

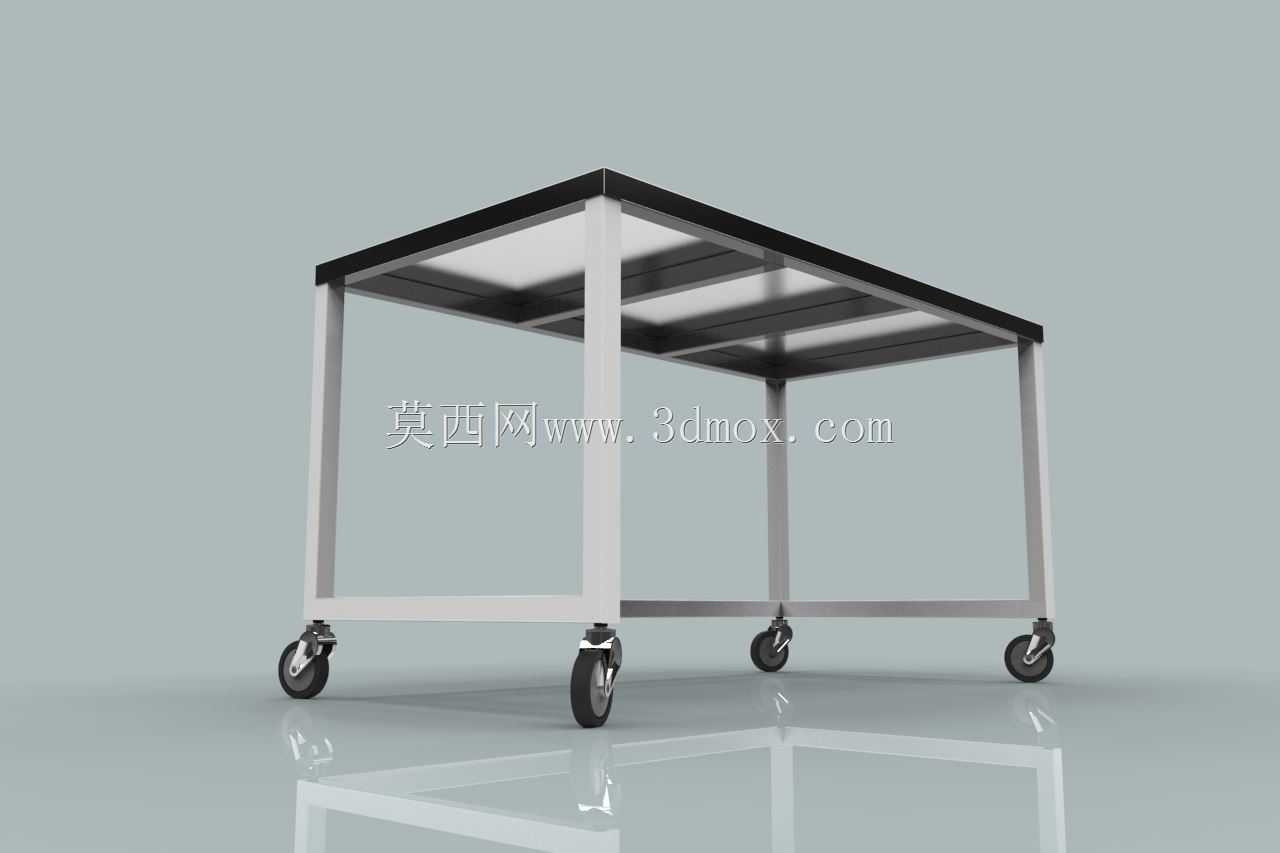

　　洁净车间内部的层流送风单元往往需要定期移位维护，固定砌筑的台座既无法适配产线调整，也会在过滤器更换、风机检修时挤占操作空间，这款带脚轮的移动支撑台架正是针对4英尺规格层流柜的承载需求开发，整体采用方管焊接框架搭配黑色封边台面，四根立柱垂直落地，底部横梁形成闭环约束，避免单侧受载时框架出现扭转变形。从现场使用逻辑来看，层流柜运行时会持续向下送出匀压洁净气流，台架台面不能做成整面封闭实心板，模型里台面区域预留了通透的格栅支撑空间，仅在四周布置承托边框与内部加强梁，既能够托住层流柜的底部壳体，又不会阻挡气流向下扩散，保障洁净区的流场均匀性，不会在台架下方形成涡流积尘区。脚轮选型全部采用带刹车的万向工业脚轮，两轮定向、

　　两轮万向的布置方式在模型中清晰体现：日常推移时万向轮负责转向，到位后踩下刹车踏板，滚轮与转向轴同时锁止，即便层流柜风机运行产生轻微振动，台架也不会出现滑移偏移。框架主体采用金属方管拼焊，立柱与上下横梁的连接位置做了满焊处理，焊缝打磨后做表面防锈涂装，整体承重冗余按照层流柜整机重量的1.8倍预留，即便操作人员偶尔倚靠台架边缘、或是在台面临时放置检修工具，也不会出现框架挠曲下沉的问题。台面边缘的黑色封边条做了圆角过渡，没有突出的尖锐棱角，在洁净室人员频繁穿行的场景下，可以避免搬运物料时磕碰划伤，也减少了直角缝隙积尘的清洁死角。设计阶段首先锁定的边界尺寸是适配4英尺层流柜的外轮廓，台架的台面长宽尺寸略大于层流柜底座，

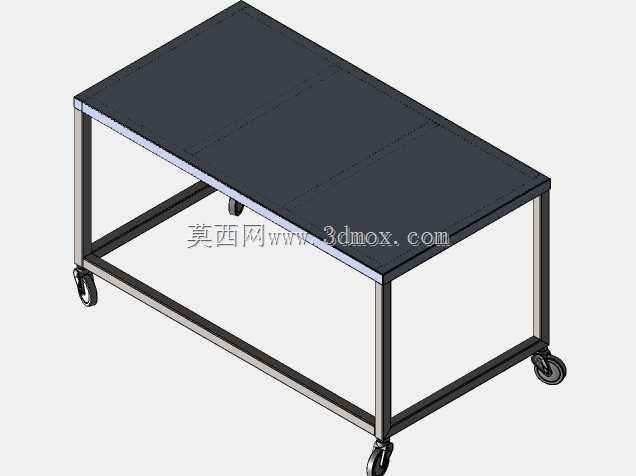

　　四周留出30毫米左右的搭接余量，安装时层流柜直接吊放就位即可，不需要额外打孔锁固，后期移位时可以直接将层流柜连同台架一起推移，不需要拆解设备管路。台架的整体高度按照人体工程学检修高度设定，台面距离地面留出足够的下部空间，维修人员可以蹲姿进入台架下方，对接层流柜的排风管路、更换底部的密封胶条，或是清理地面散落的杂物，不需要将整台层流柜从台架上吊下，大幅缩短日常维护的停机时间。框架底部的连接横梁距离地面保留了足够的扫地空间，商用洗地机可以直接从台架下方穿行，洁净车间日常地面消杀清洁时没有遮挡盲区，这也是固定台座无法实现的使用优势。建模过程中所有方管构件都采用实体建模还原，脚轮的安装板、滚轮、刹车拨杆的装配关系完全按照实物装配逻辑搭建，

　　立柱底部的脚轮安装板预先焊接定位，孔位与标准脚轮的安装孔距完全匹配，加工时不需要二次划线钻孔，直接锁付螺栓即可完成脚轮装配。台面的支撑横梁间距经过排布优化，既不会因为梁距过大导致层流柜底部薄板出现凹陷，也不会因为梁体过密阻挡送风气流，横梁的排布方向顺着层流柜风机的送风走向，进一步降低风阻。在电子组装洁净线、实验室临时洁净区、医疗器械装配工位这类需要频繁调整布局的场景中，这款移动台架可以随产线工位变动快速转移，不需要重新做地面基础，转场后仅需锁定脚轮即可投入使用，台架自身的金属框架表面光滑无孔隙，耐受洁净室常用的酒精、消毒水擦拭，不会出现锈蚀掉屑的问题，完全适配洁净环境的使用要求。
