金属插销式门扣锁具装配结构

　　这套插销式门扣主要用于箱体门、检修门、机柜侧板、小型设备防护罩以及需要快速启闭的金属框架上。它的核心作用不是承担复杂防盗功能，而是在日常维护、物料取放或设备检修时，把活动门板可靠地限制在闭合位置，避免门体因振动、碰撞或误碰而自行打开。在机柜、操作台、工装围栏、移动式小设备和钣金柜体中，这类构件往往比大型门锁更实用：结构外露、动作直观、维护人员一眼就能判断锁止状态，也不需要额外钥匙管理。

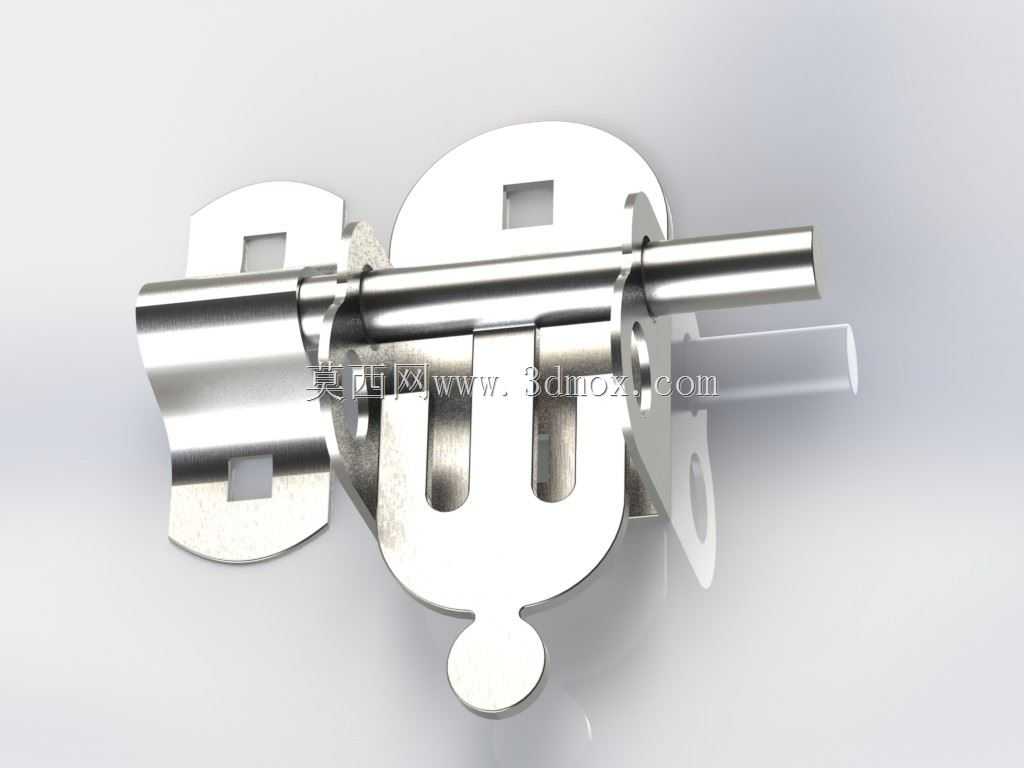

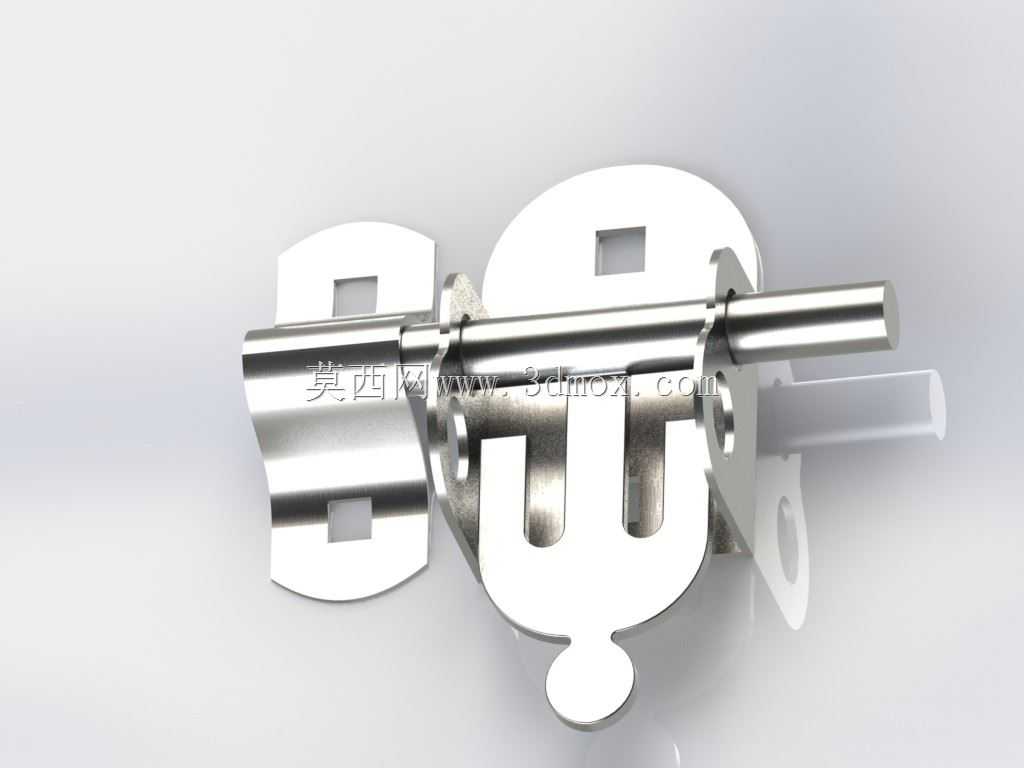

　　从结构上看，模型由左右固定座、滑动销轴、中部扣片、限位片和安装孔位组成。固定座承担销轴的导向与支撑，两个座体之间保持同轴关系，销轴在座孔内沿轴向滑动；中部扣片随门体或框体运动，在关门时进入销轴行程范围，销轴穿过扣片上的开口后形成阻挡。该开口采用带导入段的槽形轮廓，闭合时允许少量位置偏差，降低门板与框体焊接或装配后对孔难度。销轴端部设置操作头或弯折段，便于手指拨动，也可在需要时加装挂锁，限制销轴回退。

　　建模时需要重点处理销轴与座孔的配合关系。座孔不宜与销轴做成零间隙，实际钣金件冲孔后存在毛刺、圆角和轻微变形，若按理论同径处理，装配运动容易卡滞。通常销轴直径取略小于导向孔，保留径向间隙；孔口加入倒角或翻边导向，使销轴在推入时能够自然校正。固定座底部的折弯边与安装面贴合，折弯半径、材料厚度和孔边距要相互匹配，孔边距过小会削弱折弯区域，冲压后也容易产生变形。模型中固定座上的方形或异形开孔既可作为减重与观察孔，也可在特定安装方式下参与定位，但不能把它当作主要承力孔。

　　外形边界方面，这类门扣的占用空间集中在门板表面一条狭长区域内，高度方向主要由固定座立边和销轴直径决定，宽度方向则要覆盖两个支座及扣片行程。布置时不能只看静止状态，还要检查销轴拉出后的极限位置：销轴后端不能与门框、密封条、线缆桥架或相邻加强筋干涉；扣片旋转路径上也应留出足够间隙，避免门板关闭时扣片先撞到支座侧面。若门板较薄，螺钉头或铆钉背面可能凸出，需要在三维装配中同步放入标准件，核对门内侧空间。

　　安装思路通常有两种：一种是把两个导向座固定在门框或静止骨架上，扣片安装在活动门上；另一种是根据门的开启方向反向布置。选型时要看门板受力方向和维修操作习惯。销轴滑动方向应尽量顺应人员站位，推入门扣后手部能够自然离开，不应让操作头紧贴门边或被加强梁挡住。对于振动较大的设备，可在销轴上增加轻量弹簧或卡环，防止销轴因往复振动逐渐退出；若只是普通室内柜体，依靠销轴与座孔之间的摩擦和端部弯折限位即可满足使用。

　　钣金展开是该类零件设计中不可忽略的环节。固定座外形虽然不大，但包含折弯、冲孔和局部让位，展开后孔位会随折弯系数发生位置变化。建模阶段应把材料厚度、折弯半径、中性层系数和冲孔方向统一设定，避免外观装配正确而车间展开失败。扣片下端的圆弧头主要用于操作避让和外形过渡，不应削弱中间受拉截面；槽口两侧保留的材料宽度决定锁止时的抗拉开能力，若门板可能受到向外推力，应优先加宽槽口两侧实体，而不是单纯增加板厚。

　　在三维装配检查中，需要分别建立开门、半闭合和完全锁止三种状态。半闭合状态最容易暴露导入角不足、扣片偏摆和销轴不同轴的问题；完全锁止状态则要确认销轴穿过扣片后仍有足够搭接长度，不能只搭住边缘。搭接长度过短时，门板受冲击后可能从销轴端部滑脱。导向座之间的跨距也需合理，跨距过小会使销轴悬伸过长、横向晃动增大，跨距过大则会增加门扣外形尺寸并提高同轴度要求。

　　表面处理可按使用环境选择镀锌、喷塑或不锈钢材质。普通室内钣金柜常用冷轧板镀锌，成本低且能满足一般防腐要求；潮湿或清洁要求较高的场合可采用不锈钢折弯件。无论哪种材料，运动副处都应避免喷涂堆积，尤其是座孔内壁和销轴滑动面，漆层过厚会明显增加滑动阻力。结构设计时把这些安装、加工和运动细节同时纳入模型，才能让门扣在实际柜体上实现顺畅闭合、稳定限位和低维护使用。
