喷气式教练飞机外观造型结构设计

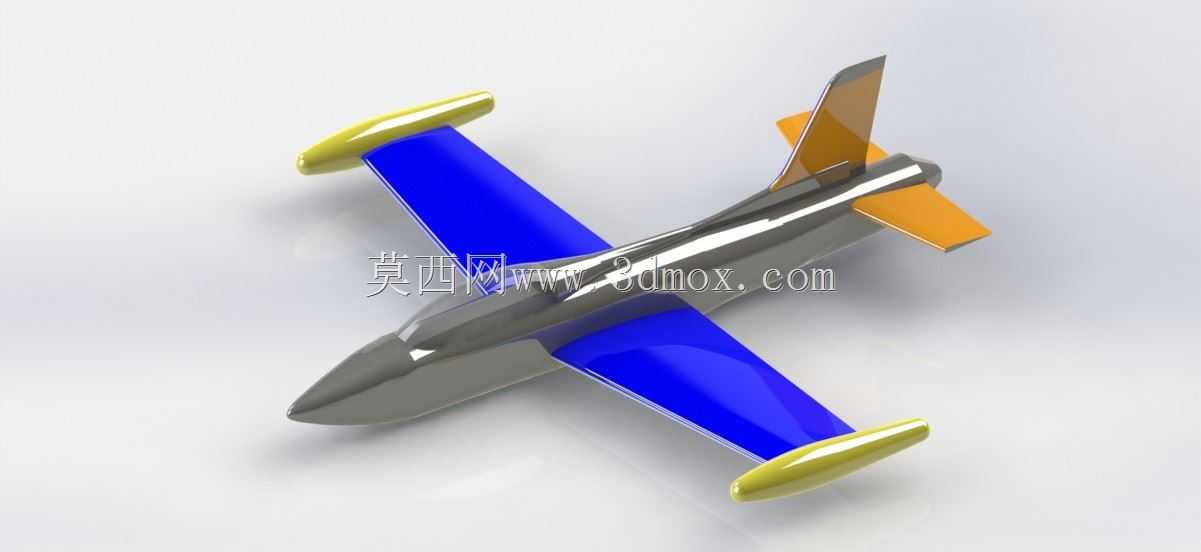

　　该作品围绕轻型喷气式教练飞机的外观与主体结构展开，建模时将整机拆分为机身、中单翼、垂直尾翼、水平尾翼、翼尖吊舱及机头整流段几个核心区域，各部件之间按照真实飞行器的装配关系进行定位，便于后续在结构评审、展示动画或教学演示中单独剖切、隐藏或调整。机身采用细长流线型截面，从机头进气锥位置向后逐步过渡，座舱区域保留隆起的背部轮廓，既符合低速喷气教练机的视觉识别特征，也为内部座舱、航电设备和燃油舱预留了连续空间。建模过程中对机身曲面的曲率连续性进行了控制，侧面折线从机头延伸至尾喷口附近，使金属蒙皮在渲染时能够形成稳定的高光带，避免出现局部凹陷或曲面褶皱。机翼采用中单翼布局，左右机翼相对机身对称布置，翼面带有明显后掠特征，

　　翼型厚度从根部向翼尖逐渐减薄。根部与机身侧下区域衔接，交接处需要保证曲面过渡光顺，实际工程中该位置通常还要布置翼梁接头、整体油箱边界和维护口框，因此在外观模型中保留了较宽的根部弦长，为后续内部结构细化留下余量。机翼外段下方设置黄色流线型吊舱，其外形沿展向拉长，端部圆润收束；这类吊舱在教练机或轻型攻击机上可用于模拟副油箱、武器挂舱或设备舱，安装点位于机翼下部承力区域，外形设计需要兼顾气动阻力与离地间隙。尾翼部分由垂直安定面和左右水平尾翼组成，垂尾位于机身后段上方，后缘线条清晰，水平尾翼安装在垂尾根部附近，形成类T尾或高置平尾的视觉关系。尾翼区域在真实飞机中承担航向与俯仰稳定作用，模型中保持了尾翼与机身轴线的准确相对位置，

　　垂尾后缘和平尾后缘均可作为后续布置舵面铰链、作动器舱和检查口的基准。整机配色采用金属银灰机身、蓝色机翼、橙色尾翼和黄色吊舱的分色方案，分色边界沿部件自然棱线划分，便于在渲染或工程出图时区分不同装配模块。从尺寸边界看，飞机长度方向以机头最前端至尾喷口末端为主要包络，翼展方向由两侧吊舱最外端确定，高度方向则由垂尾顶端控制；在布置展示场景或进行装配干涉检查时，应同时考虑机翼下方吊舱与地面、支架之间的垂向间隙，以及尾喷口区域与后方支撑结构的安全距离。起落架虽未在外观展示中重点表达，但若继续深化，可在机翼根部和机头下方预留起落架舱轮廓，前起落架靠近机头重心前方，主起落架则布置在机身重心稍后、翼身交接附近，以满足地面停放和滑跑稳定性。气动层面，

　　这种小尺寸喷气教练机构型强调低速操纵性与维护便利性，机身截面不宜过度扁平，机翼需要足够展长以改善起降性能，尾翼面积则要保证在发动机失效或大迎角训练状态下仍有充足的稳定裕度。吊舱外形不能简单作为附加装饰处理，其前缘半径、安装角度和与翼面的距离都会影响局部阻力和流场干扰，建模时应保持吊舱轴线与机身轴线近似平行，并使上表面与机翼下表面贴合过渡。对于三维设计人员而言，该模型可用于航空装备外观方案比对、展厅交互展示、飞行器结构教学、虚拟装配训练以及概念机型评审；在实际深化时，还可在现有曲面基础上增加翼肋、翼梁、框段、蒙皮分块、口盖、座舱盖和发动机舱等细节，使外观模型进一步转化为可用于工程讨论的数字样机。
