SkylineR33车用散热器安装护罩支架

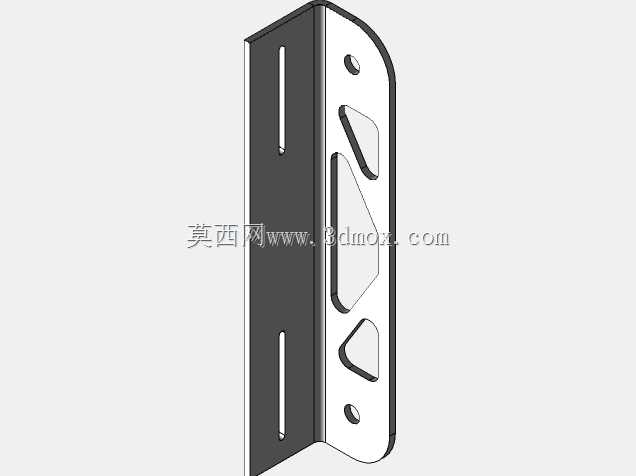

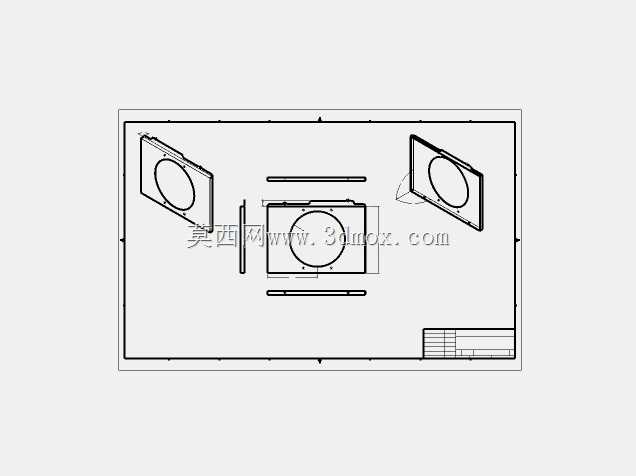

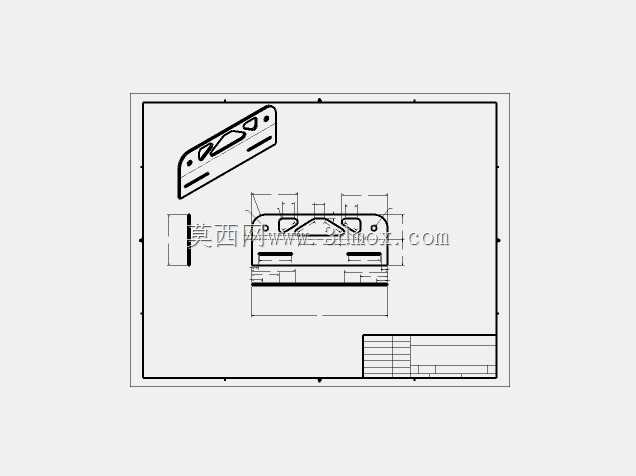

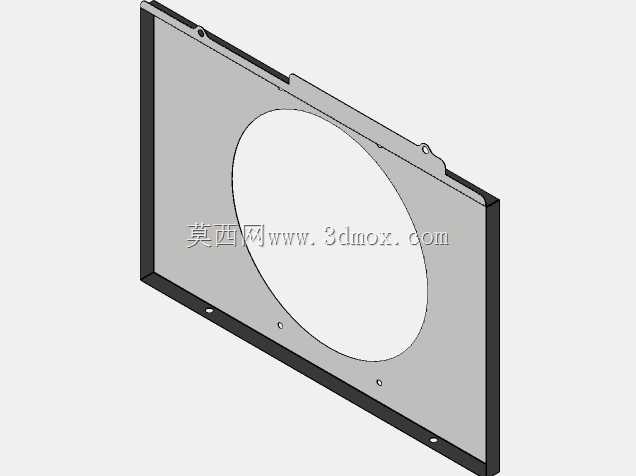

　　这套钣金结构件围绕前置后驱性能车的冷却系统布置展开，核心作用是把大尺寸圆形冷却风扇与R33散热器本体在车头有限空间内完成刚性连接，同时形成气流导向护罩，避免风扇扫风时在散热器芯体表面出现紊流漏风。实际装车场景里，老款日系性能车换装高流量散热器后，原厂风扇固定位往往无法匹配新芯体厚度与法兰孔距，这块转接板就承担了安装基准转换的角色：板体中央开出大直径圆形避让孔，孔径与风扇外圆保留均匀间隙，既让风扇叶尖完全伸入护罩抽吸区域，又防止运转振动下叶圈与钣金发生刮擦。

　　从结构受力看，板件采用薄钢板折弯成型，四周翻边形成封闭盒状加强轮廓，不需要额外焊接加强筋就能获得足够的平面刚度——风扇运转时的交变振动通过四个安装孔传递到板体，翻边结构把薄板的固有频率抬升到风扇转速激励频率以上，避免怠速开空调时出现共振嗡鸣。板面上分布的多个小孔分为两类：靠近外沿的通孔用于把整个护罩支架锁附到散热器侧边水室或者车架纵梁延伸支架上，孔位周边做了微凸台处理，锁螺丝时板面不会被压陷变形；靠近圆孔周向的小孔则对应风扇法兰的安装点位，孔距按照风扇本体的螺栓圆公差做了小幅放宽，允许装配时微调风扇对中位置，抵消散热器与车架之间的累计安装误差。

　　设计过程中最先确定的是中央圆孔的边界：风扇叶尖直径确定后，孔壁与叶尖的径向间隙控制在几毫米量级，间隙过大会大幅降低风扇抽风效率，散热器背面的热风会在间隙处回流；间隙过小则要严格控制钣金件的平面度公差，折弯后板面翘曲量必须限制在叶尖间隙范围内，否则车辆颠簸变形时就会打扇。板体的外轮廓并非规则矩形，上下边缘根据车头龙门架的避让空间做了切角与凸耳延伸，顶部伸出的带孔小耳片用于挂接线束卡扣或者固定空调管路，底部折边则搭在散热器下支撑梁上，承担整个组件的部分垂向重量，让螺丝主要承受锁紧力而非长期剪切力。

　　安装边界方面，板件厚度选取兼顾重量与刚度，折弯后的总厚度方向尺寸要同时校核两个间隙：一是板体内侧面与散热器芯体散热鳍片之间保留安全距离，避免钣金棱边割伤脆弱的铝鳍片；二是板体外侧面与风扇电机壳体之间预留布线空间，风扇供电插头与转速信号线可以顺着翻边内侧走线，远离高温水室。现场改装时，先把风扇从板体后侧穿过圆孔，用螺栓把风扇法兰锁紧在板面对应孔位，再将整套护罩组件整体对位到散热器后侧，顺着外沿安装孔穿入固定螺栓，最后确认风扇叶片转动全程无触碰、护罩与芯体之间无挤压，即可完成冷却模块的装配。这类转接支架的建模重点在于完全还原折弯系数与孔位相对位置，钣金展开后可直接用于激光切割下料，后续只需要一道折弯工序就能成型，不需要复杂的冲压模具，非常适合小批量改装零件的生产场景。
