2JZ发动机排气歧管连接密封法兰

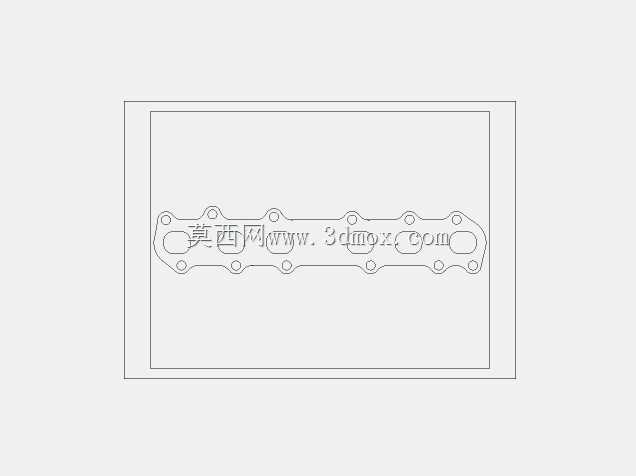

　　这款排气法兰对应直列六缸2JZ机型的排气歧管与缸盖侧结合面，是排气系统前端密封链路里的基础连接件，三维结构完整还原了结合面的轮廓走向、孔位分布与密封边界，可直接用于排气改装、维修备件测绘、教学演示以及周边管路布局校核。

　　从实际装机场景看，该法兰处于缸盖排气口与排气歧管的压紧结合位置，工作时直接承受排气脉冲带来的高温与交变压力，密封面一旦出现平面度偏差或孔位错位，就会引发排气泄漏、噪声增大、周边线束热老化加速等问题。建模时首先要锁定的就是结合面的外轮廓——整体呈长条形延展，轮廓线随六个排气口的排布走向做收腰与外扩过渡，两端为圆弧封头，中段对应各缸排气通道的位置预留出避让区域，保证法兰压紧后不会干涉歧管流道入口。

　　孔位布局是这类法兰设计的核心约束。沿法兰长度方向，多组安装螺栓孔按缸间距均匀排布，孔径与螺栓规格匹配，孔中心到密封面边缘的距离兼顾压紧力传递与法兰本体强度：边距过小会导致压紧时法兰边缘翘曲，边距过大则会让密封面中部压比不足，无法填平结合面的微观不平。建模过程中需要逐一核对每个孔的相对坐标，保证孔位与缸盖、歧管两侧的安装孔完全同轴，避免现场装配时出现螺栓穿入困难、强行锁紧导致法兰变形的情况。

　　密封功能的实现依赖法兰面的平面精度与轮廓包络范围。法兰内圈轮廓需要完整包围所有排气道口，在排气口与螺栓孔之间留出足够宽的密封带，密封带宽度均匀一致，既能容纳密封垫片的压紧变形，也能阻断高温高压燃气从结合面缝隙窜出。轮廓上的多处小圆角与凸台结构，并非随意造型，而是对应缸盖端面的铸造凸台、避让邻近的传感器安装座以及水管油路接口，保证法兰贴合后不会与周边零部件发生硬干涉。

　　安装边界方面，法兰厚度方向的尺寸需要结合密封垫片厚度、螺栓锁紧行程综合确定：过薄的法兰在长期热胀冷缩下容易发生永久变形，丧失密封补偿能力；过厚则会额外占用轴向空间，推高歧管整体位置，可能与发动机舱内的转向管路、防火墙饰板发生碰撞。长条形法兰的长宽比例完全跟随缸盖排气侧的布局，两端圆弧的曲率与缸盖端面外形匹配，安装后法兰外缘不会突出于缸盖本体，给后续加装隔热罩、排气温度传感器预留出操作空间。

　　在排气改装场景中，这款法兰的数模可以作为对接基准，设计者可在其基础上延伸设计等长歧管的合并段、涡轮进气法兰转接段，提前在三维环境中模拟排气管路的走管路径，核对法兰螺栓的拆装工具空间——尤其是靠近机舱内侧的几组螺栓，需要预留出套筒摆动的角度，避免装机后出现螺栓无法锁紧、后期维护必须拆卸周边附件的麻烦。数模中呈现的轮廓与孔位关系，也能直接导出二维工程图用于激光切割下料，板材选型时可依据该结构的受力特点匹配耐热不锈钢材质，再结合平面度公差要求安排铣削精加工工序，确保成品法兰装机后一次压紧即可实现可靠密封。

　　从结构设计逻辑来看，这款法兰没有多余的复杂特征，所有外形折线、开孔位置、圆角过渡都服务于密封、安装与避让三个核心目标，是典型的以装机边界为驱动的发动机附属连接件，数模还原度直接影响后续排气系统设计的装配效率与密封可靠性。
