曼达洛主题异形饼干压切成型模具

　　这款面向家用烘焙与主题文创烘焙场景的饼干压切器具，整体采用外轮廓切边与内部纹样压印一体化的结构设计，适配日常面团擀制后一次完成裁切与纹路压型的操作需求，在星战主题亲子烘焙、漫展茶歇点心制作、主题派对伴手礼加工场景中，无需额外搭配独立印章即可完成带标志性纹样的曲奇坯制作，省去手工刻纹的繁琐工序。

　　从结构设计逻辑来看，器具整体外轮廓为适配曼达洛标识的水滴形多边收边造型，外圈为连续的薄壁刃口结构，刃口厚度控制在1.2-1.8mm区间，按压时可顺畅切入厚度3-8mm的擀平面团，刃口底端做微小圆弧过渡，既保证裁切时不会出现面团粘黏扯边，也避免锋利边缘划伤操作台面与使用者手部。外圈刃口的高度设置为12mm，这个尺寸边界刚好适配绝大多数家用曲奇面团的擀制厚度，按压到位后刃口底部可完全接触操作台台面，保证切出的面坯边缘整齐无连边，同时刃口顶部预留3mm宽度的水平按压边，使用者手掌施压时受力均匀，不会出现局部压深不足导致纹样模糊的问题。

　　内部的曼达洛标志性纹样采用凸起压筋结构，压筋的凸起高度为4mm，压筋根部做R0.8的圆角过渡，压入面团时可以在面坯表面压出深度约2-3mm的清晰纹路，烘烤后面团膨胀也不会让纹路完全消失，同时圆角结构可以避免压筋根部卡入面团后脱模时勾带面坯，造成纹样缺损。压筋与外圈刃口之间保留均匀的6-8mm间隙，这个间隙对应的面坯区域就是饼干外圈的实体部分，既保证烘烤后饼干有足够的结构强度，拿取时不会从纹样缝隙处断裂，也不会因为实体区域过宽导致压印纹样占比过小，视觉辨识度不足。

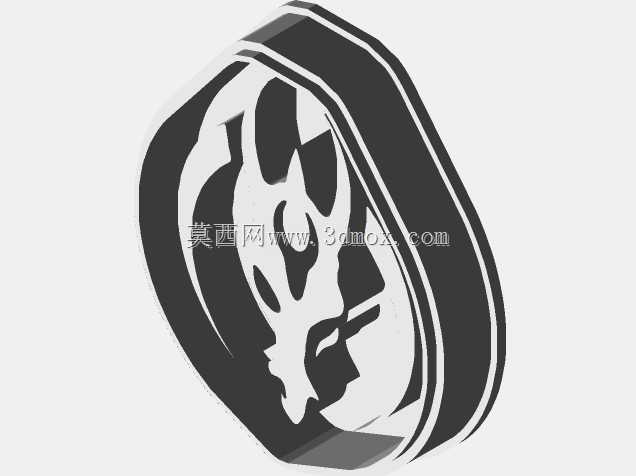

　　建模过程中首先导入曼达洛标识的矢量轮廓，先提取最外侧的闭合轮廓生成外圈切刀的拉伸实体，再将内部纹样线条做双向偏移生成压筋的截面轮廓，拉伸后与外圈顶部的连接桥做合并，整个器具为一体成型结构，无需装配额外零件。所有垂直于按压方向的棱边都做了脱模斜度处理，外壁斜度取1.5度，内壁与压筋侧壁斜度取2度，按压完成后向上提拉器具时，面坯可以在重力作用下自动脱离模腔，不需要额外抠取，哪怕是偏软的黄油曲奇面团也能顺利脱模。

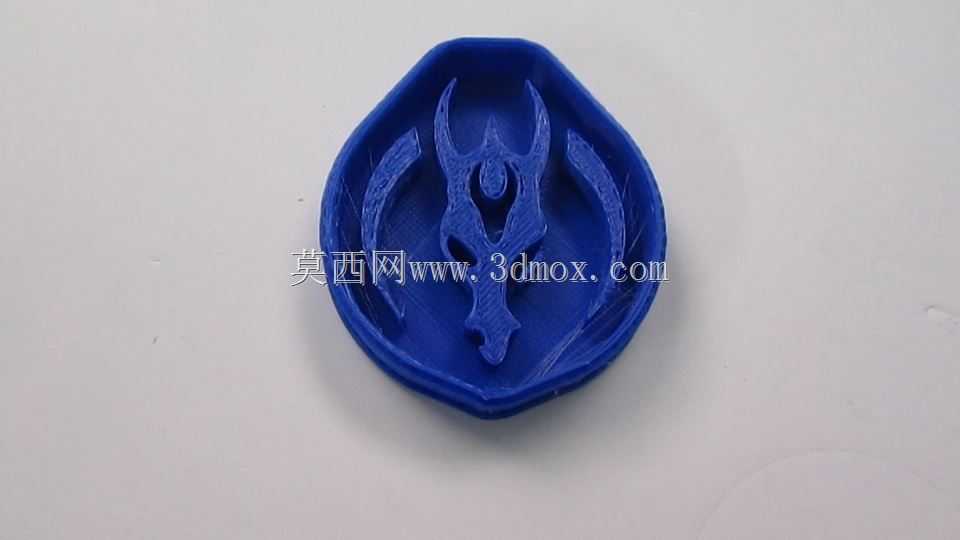

　　外形尺寸方面，整个器具最长处约95mm，最宽处约78mm，整体握持尺寸适配成年人手部按压的发力范围，不需要借助额外压具即可轻松施力。安装与使用边界上，这款器具不需要固定在任何设备上，属于手动烘焙工装，操作时仅需保证操作台平面平整，面团擀制厚度均匀，撒少量干面粉做防粘处理即可连续作业。日常使用后可直接用水冲洗，一体结构没有拼接缝隙，不会残留面团残渣，适配 PLA 等常见FDM打印材料的加工特性，打印时无需添加支撑，刃口与压筋部位朝上摆放即可获得光滑的接触面，打印完成后仅需轻微打磨刃口底端的毛边即可投入使用。

　　针对实际烘焙的工况，设计时特意将纹样中最细的压筋宽度控制在2.5mm以上，避免打印过程中细筋出现断连，同时也保证压筋本身的结构强度，反复按压数百次也不会出现弯折断裂。外轮廓的尖角位置全部做R2以上的圆角处理，既避免应力集中导致打印件尖角开裂，也让切出的饼干边角没有尖锐棱角，食用时更安全。和普通圆形饼干模相比，这款异形切模的内部压纹和外切轮廓完全对位，按压一次就同时完成外形裁切和图案压印，不需要先切出外形再拿印章二次对位压纹，作业效率提升明显，也不会出现二次压纹时图案偏移错位的问题，批量制作主题点心时成品一致性远高于手工刻制。
