游艇用凸轮杠杆式关闭呼吸器结构设计

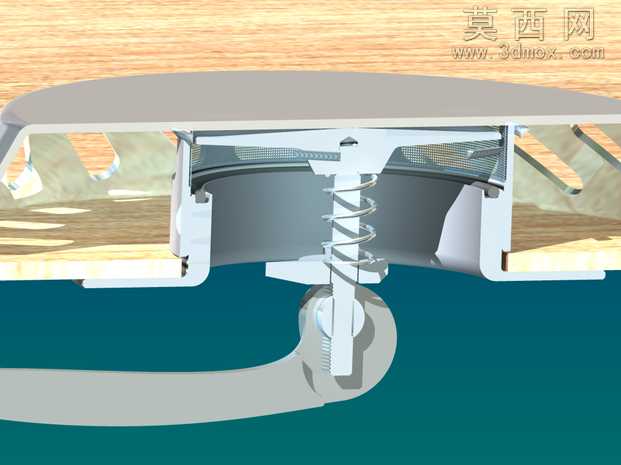

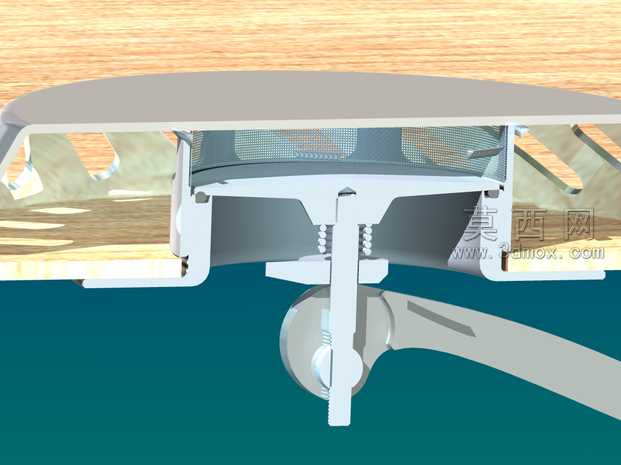

本作品为阿尔加维游艇配套的呼吸器关闭结构三维设计，整体建模过程围绕游艇使用场景的实际需求展开，在初始方案阶段就对材质选型、结构装配、密封性能做了系统性的规划。建模时首先搭建整体装配骨架，确定凸轮杠杆的摆动行程、弹簧的压缩量、密封件的压缩形变范围，确保各运动部件在动作过程中无干涉，杠杆的摆动角度与呼吸器的开闭状态完全匹配，能够实现稳定的关闭锁止效果。材质设定上，最初方案曾考虑全不锈钢结构，后续优化为下半部分采用工程塑料材质，在保证结构强度的同时降低整体重量，适配游艇轻量化的设计需求，顶部结构可根据实际使用需求选用青铜材质，兼顾耐海水腐蚀性能与外观质感。结构细节设计上，重点优化了三处核心结构：一是对现有O型圈密封结构做了改进，在呼吸器与安装面的衔接位置优化密封槽尺寸，提升密封可靠性，避免游艇航行过程中海水渗入；二是简化了安装结构，将下拉插头与密封组件做集成化设计，降低现场安装的操作难度，减少装配工序；三是优化凸轮杠杆的轮廓曲线，让杠杆的操作手感更顺滑，关闭过程中能够逐步压紧密封件，避免硬冲击造成密封件损坏。渲染阶段采用半剖视的展示方式，清晰呈现内部的弹簧复位结构、凸轮传动路径、密封件安装位置，金属部件采用哑光不锈钢材质，塑料部件做磨砂质感处理，密封橡胶件还原真实的弹性材质观感，让整体结构的运作逻辑一目了然。设计过程中还预留了后续迭代的空间，可根据实际测试的密封效果、操作力度反馈调整弹簧刚度、凸轮轮廓参数，也可根据不同型号游艇的安装尺寸调整接口规格，具备较好的通用性。
