SMC24V直流单相电机驱动控制器

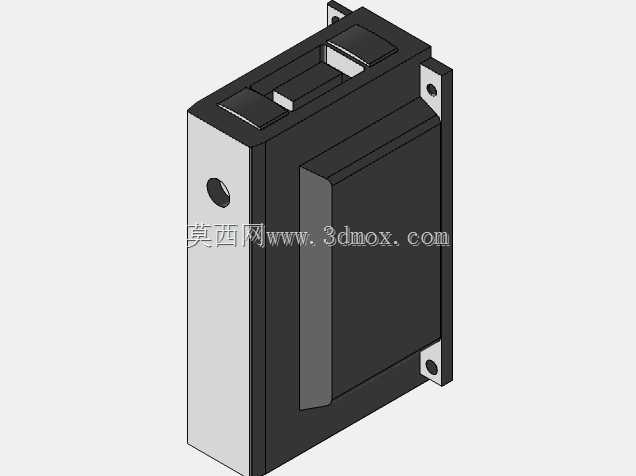

　　在自动化产线改造与小型运动控制单元集成的现场，这类紧凑型直流电机驱动控制器承担着把上位控制指令转化为电机平稳运转动作的核心角色，常见于轻工包装辅机、实验室小型输送台、医疗辅助运动机构以及教学实训平台中。整机采用长方体盒式结构，外壳以黑色工程塑料包覆主体，正面与侧面预留散热贴合面，端部设置金属安装耳板，耳板上开出沉头固定孔，可直接通过螺钉锁紧在设备侧板或电控箱内安装导轨旁，安装边界清晰，不需要额外设计复杂转接支架。

　　从结构布局来看，控制器顶部布置两组凸起的接线端口区域，端口周围做了加强筋与防错插挡边设计，现场接线时动力线与信号线可分区接入，避免走线交叉干扰；侧面开设圆形状态指示或调节孔位，运维人员在不拆壳的情况下即可观察运行状态或进行微调。壳体棱边全部做倒角处理，既减少装配时划手风险，也让塑料外壳在注塑成型时熔体填充更顺畅，降低内应力开裂概率。内部功率器件贴合壳体侧壁布置，借助外壳接触面把电机持续运行产生的热量传导扩散，在2.3A额定工作电流下能够维持稳定温升，适配24V直流供电体系，与工厂常用开关电源、PLC直流输出端口直接匹配。

　　设计思路上优先兼顾了狭小电控空间的安装需求，整机厚度控制紧凑，并排安装多台驱动器时相邻设备之间只需预留少量走线间隙即可；安装耳板从壳体两端向外延伸，固定孔位跨距合理，承受设备振动时不会出现壳体根部应力集中。外壳分模线沿壳体长边布置，上下壳通过卡扣与螺钉组合紧固，防护等级满足普通工业车间环境使用，可阻挡少量粉尘飞溅。针对单相直流电机的调速与启停控制，驱动器内部集成功率换向与保护逻辑，外部仅需接入电源、电机引线与控制信号即可完成基本调试，不需要外接庞大的继电器组。

　　在三维建模过程中，完整还原了外壳的拔模斜度、端口凸起轮廓、安装耳板沉孔深度以及侧面圆形开孔的位置关系，装配关系上区分了塑料壳体、金属嵌件与端口占位结构，工程师在做设备整体布局时，可以直接把该控制器模型导入装配体，校验其与线槽、开关电源、接线端子排的空间干涉情况，提前确认接线操作空间与螺钉锁紧工具的活动余量。对于需要多轴协同的小型工位，还可以把多台该型驱动器并排布置在电控箱内，统一规划散热风道与走线槽，缩短电机到驱动器的动力线长度，减少线路压降。实际选型时，结构工程师重点核对安装耳孔中心距、整机长宽高尺寸以及顶部端口高出壳体的高度，避免电控箱门板关闭后压损接线；电气工程师则依据24V供电与2.3A电流参数匹配对应功率的直流电机，整套模型为机电协同设计提供了准确的外形与安装依据。
