工业储料仓带护栏支架结构设计

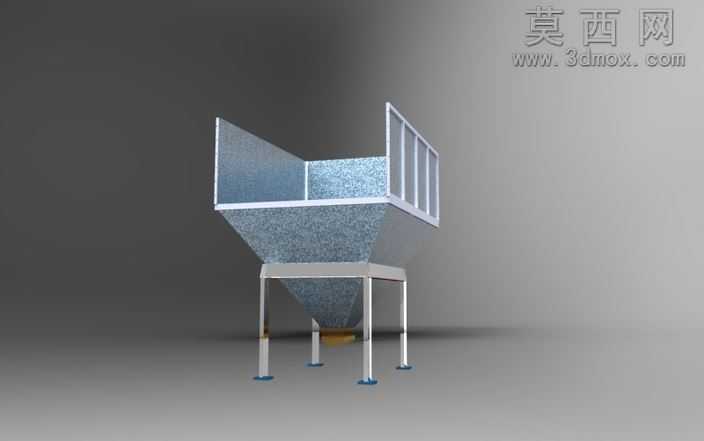

本作品为工业场景使用的储料仓三维模型，整体采用SolidWorks软件完成全参数化建模，建模过程严格遵循工业设备设计规范，先通过草图绘制确定仓体的截面轮廓与整体尺寸比例，再通过拉伸、放样、抽壳等特征命令生成仓体主体结构。仓体上部为方形敞口设计，敞口边缘一侧加装了竖向栏杆式防护结构，栏杆采用等距排列的竖向方管搭配上下横向扶手的结构，建模时通过线性阵列命令快速生成等距栏杆，同时对栏杆与仓体的连接部位做了圆角过渡处理，避免应力集中问题。仓体下部为渐变收缩的锥形料斗结构，通过上下两个不同尺寸的方形截面放样生成，锥角设计符合散料存储的下料角度要求，能够保证存储的颗粒状、粉状物料依靠自重顺利下落，不会出现物料挂壁、堵塞的问题。仓体底部设置了四根独立的支撑立柱，立柱采用空心方管型材建模，每根立柱底部都设计了圆形安装脚座，脚座上预留了螺栓安装孔位，方便后续将整个储料仓固定在地面或者配套设备平台上，立柱与仓体之间通过横向连接框架加固，提升整体结构的稳定性与承重能力。材质渲染方面，仓体主体采用镀锌钢板材质，表面设置了细微的磨砂金属纹理，还原真实镀锌板材的质感，支撑立柱与护栏采用同色系金属材质，底部脚座做了深蓝色防滑涂层的材质区分，渲染时添加了柔和的环境光与定向光源，突出金属材质的反光特性与结构的立体感，同时通过阴影效果增强模型的空间层次感。设计思路上，该储料仓兼顾了储料容量、下料顺畅性与结构安全性，上部敞口方便物料的倒入与装填，侧边护栏能够避免操作人员在装填物料时发生跌落风险，锥形料斗的角度经过反复调整验证，适配大多数工业散料的安息角参数，支撑结构的高度设计预留了足够的底部空间，方便在料斗出口下方安装接料设备或者输送装置，整体结构简洁实用，没有冗余设计，所有零部件都符合常规工业加工的工艺要求，可直接用于生产加工的参考，也可用于工业场景的布局仿真演示。
