双排八针IDC简牛插座连接器结构

　　这款双排2×4共8针IDC板端连接器，在工业控制板卡、通讯传输设备、小型信号采集终端里属于很常见的板对线互联部件，日常做设备电控布局时，这类插座大多承担低压信号、低速通讯链路的中转对接，不需要承担大电流负载，核心作用是把外部排线的多股芯线一次性压接导通到PCB板端，替代零散单根导线焊接，大幅缩减装配工位的接线耗时。

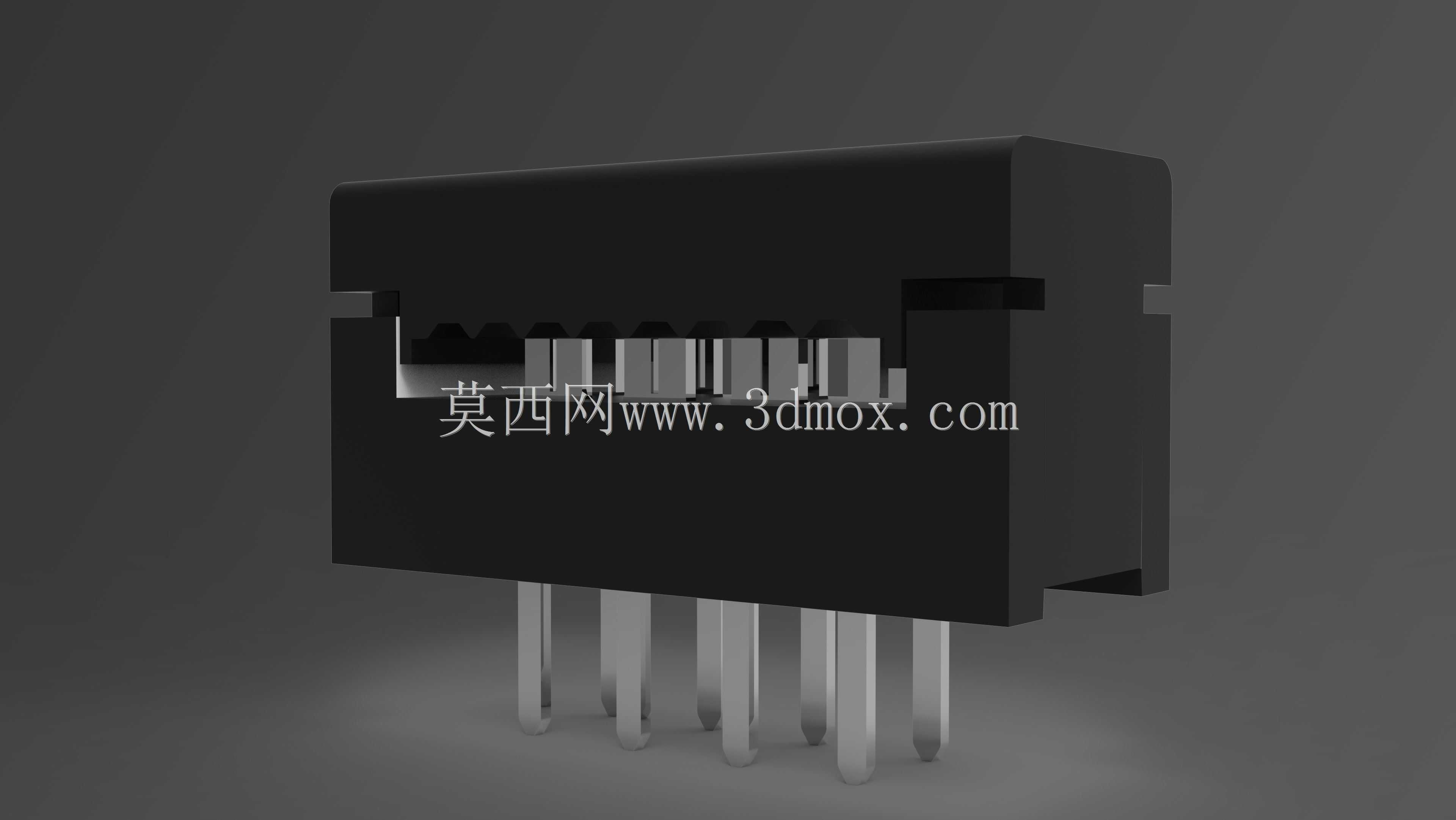

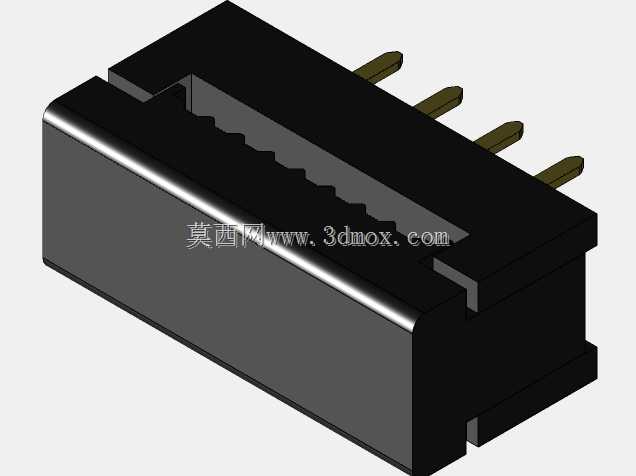

　　从实际装配边界来看，该连接器本体为黑色绝缘塑壳，整体呈长方体矮座形态，塑壳顶面开设对应IDC压线卡位的插槽，内部嵌装8组金属导通端子，端子向下延伸出两排直插焊脚，焊脚间距符合标准2.54mm排针节距，双排焊脚横向对齐、纵向错开排布，适配常规厚度1.6mm的PCB板开孔，插装后焊脚穿过板孔过波峰焊即可完成固定，塑壳底部预留0.8~1mm的离板间隙，避免塑壳直接贴死PCB板面留下焊锡残留、助焊剂堆积的清洁死角。

　　结构设计上，绝缘壳体选用耐温阻燃的工程塑胶材质，过回流焊或波峰焊时不会出现壳体软化变形，壳体两侧做了小幅导向卡位，配套IDC排线压接插头插入时，侧边凸台可以和插头锁扣配合，防止设备运行过程中受振动拉扯出现排线松脱、信号瞬断的问题。内部金属端子采用铜合金基材，表层做镀锡处理，既保证压接排线时刀口可以顺利刺破排线芯线的绝缘层直接和铜芯接触，也能长期在车间温湿度波动环境下避免接触面氧化，维持接触电阻稳定。

　　建模过程中需要重点把控几处配合尺寸：首先是下方8根焊脚的位置度，每根焊脚相对塑壳基准面的偏移量必须控制在0.1mm以内，否则批量插板时会出现焊脚和PCB孔位对位偏差，强行压装会弯针；其次是塑壳顶部插槽的开口宽度，要和配套排线插头的厚度做间隙配合，单边预留0.15mm的插拔余量，既不能间隙过大导致插头插入后晃动，也不能间隙过小造成插拔力超标，人工装配时很难插到位。

　　这类连接器的典型应用场景覆盖很广，比如老式通讯交换机的用户板卡、小型工控PLC的扩展IO模块、测试治具的信号引出接口、桌面数码设备的内部排线转接，都会用到同规格的8针IDC插座。选型时除了确认针数为2排4针，还要注意焊脚形式：本结构为直插立式版本，若设备内部PCB上方空间局促，也可衍生为90度弯针卧式版本，让排线从水平方向引出，压缩整机竖向堆叠空间。

　　塑壳的外形长宽尺寸围绕针位排布做最小化设计，本体宽度刚好覆盖两排焊脚的跨距，长度方向两端超出最外侧针位约2mm，用来设置插拔导向的挡边，不会额外占用PCB板上过多的布线空间，在排布板卡元器件时，插座外侧预留3mm左右的操作空间，就可以满足手工插拔排线的操作需求，不需要额外留出台面工具的操作位。端子的IDC刀口部分藏在塑壳内部插槽中，装配时配套排线压入后，刀口直接卡入排线的每一股芯线，不需要提前剥除排线端部绝缘，压接工序一次完成，相比传统逐根焊接的接线方式，批量生产时的装配一致性更稳定，也不会出现个别线芯虚焊、脱焊的人工失误。
