带防滑纹理手柄的一字平头螺丝刀

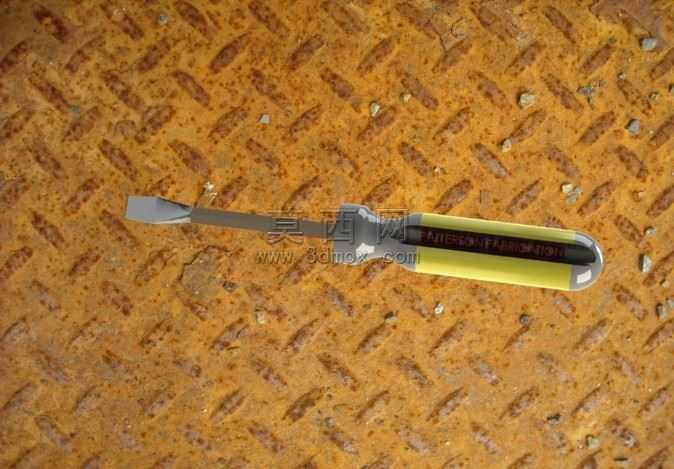

本款平头螺丝刀三维模型采用SolidWorks软件完成全参数化建模，整体结构严格按照民用级手动螺丝刀的实际生产尺寸进行1:1还原，建模过程中首先对刀杆部分进行特征绘制，采用拉伸凸台命令生成圆柱形刀杆基体，再通过扫描切除特征加工出刀头的一字扁平工作端，对刀头的刃口角度做了标准化处理，符合日常拆装一字槽螺丝的作业角度要求，同时在刀杆与手柄衔接的位置设计了多段环形卡位结构，保证刀杆与手柄装配后不会出现相对转动的滑脱问题。手柄部分的建模重点还原了双色注塑的防滑结构，首先通过旋转特征生成手柄的圆柱基体，再对表面的防滑纹理做阵列处理，采用等距圆周阵列的方式生成多道轴向防滑凸棱，凸棱的弧度经过反复调整，既保证握持时的摩擦力足够，又不会因为棱角过于尖锐影响握持舒适度，手柄尾部设计了圆形挂孔结构，可用于工具收纳时的悬挂摆放，同时对手柄内部的刀杆安装槽做了抽壳处理，还原了实际产品中刀杆嵌入手柄内部的装配结构。材质渲染阶段，刀杆部分赋予哑光镀铬金属材质，调整金属粗糙度参数模拟真实工具表面的细微磨砂质感，避免高反光带来的不真实感；手柄部分分别赋予两种不同的塑料材质，主体握持区为半透明鹅黄色PP塑料材质，调整半透明参数模拟工程塑料的温润质感，两端的卡位环为黑色硬质PVC材质，表面做轻微的磨砂纹理处理，刀头工作端做了轻微的做旧效果处理，模拟工具使用过程中产生的细微磨损痕迹。渲染场景选用带菱形防滑纹的锈蚀钢板作为背景，调整场景光照为柔和的侧顶光，突出螺丝刀整体的轮廓结构与手柄的材质层次，阴影参数调整为软阴影，避免生硬的阴影边界影响整体展示效果。整个模型的结构设计完全贴合实际量产螺丝刀的生产工艺，所有特征均可直接导出工程图用于生产参考，各部件之间的装配关系清晰，没有出现特征干涉或者破面问题，可用于五金工具类产品的展示、装配教学以及虚拟维修场景的素材使用。
