0.25英寸外径镶镍波纹管三维结构设计

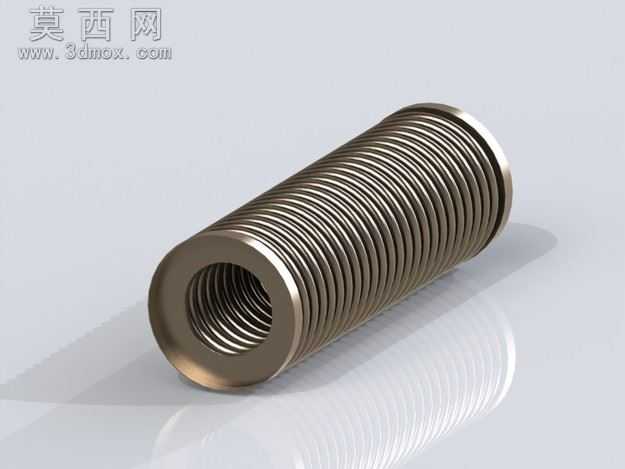

本作品为0.25英寸外径镶镍波纹管的三维参数化建模成果，建模阶段首先基于波纹管的功能特性完成结构参数定义，确定整体为中空薄壁管状结构，两端为平整的环形密封端面，管身沿轴向均匀排布连续的环形波纹褶皱，所有波纹的节距、波高、壁厚参数保持一致，保证管件轴向伸缩、径向缓冲的力学性能均匀稳定。建模过程中先绘制管体的中心轴线与端面截面轮廓，通过螺旋扫描与阵列特征完成连续波纹结构的生成，对两端的密封端面做倒角过渡处理，避免尖锐棱边在装配、使用过程中产生应力集中问题。材质渲染阶段针对镶镍的材质特性调整材质参数，还原金属镍特有的银灰色哑光金属质感，调整表面粗糙度参数模拟金属加工后的细腻纹理，同时在波纹的凹陷处添加微弱的环境光遮蔽效果，强化褶皱结构的立体层次感，让整体模型的视觉表现更贴近真实金属管件的实物状态。结构设计上充分考量波纹管的实际使用场景，中空的内孔尺寸匹配对应规格的管路通径要求，均匀的波纹结构既可以在轴向受力时产生可控的弹性形变，吸收管路系统的振动与位移偏差，也能在一定范围内补偿管路安装的位置误差，镶镍的材质处理提升了管件的耐腐蚀性与表面硬度，适配多种复杂工况下的管路连接需求。渲染阶段采用柔和的影棚布光方案，主光源从侧上方照射，在管身表面形成自然的明暗过渡，清晰展现每一圈波纹的轮廓形态与金属表面的反光特性，底部添加柔和的倒影效果增强模型的真实感，整体建模过程严格遵循机械设计的尺寸规范，所有特征参数均可直接对接后续的工程图生成、有限元力学仿真与加工生产环节，完整还原了镶镍波纹管的结构细节与材质特性。
