45度转弯圆带瓷砖带式输送机设计

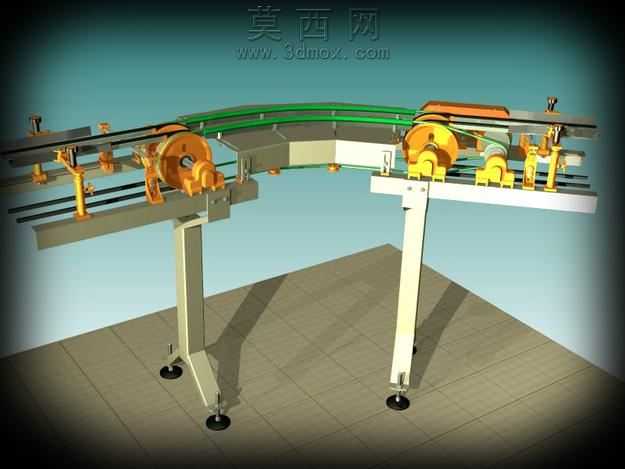

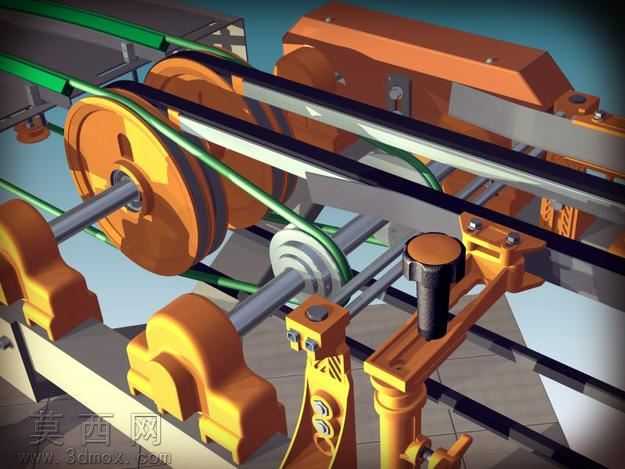

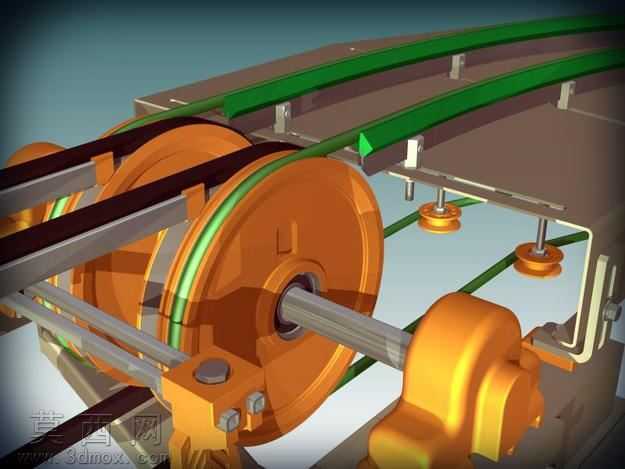

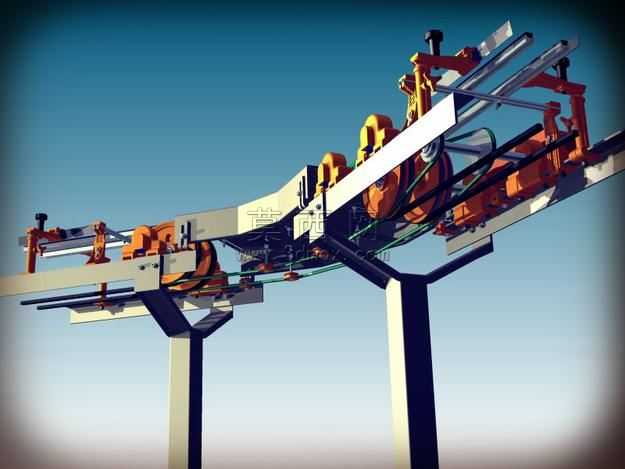

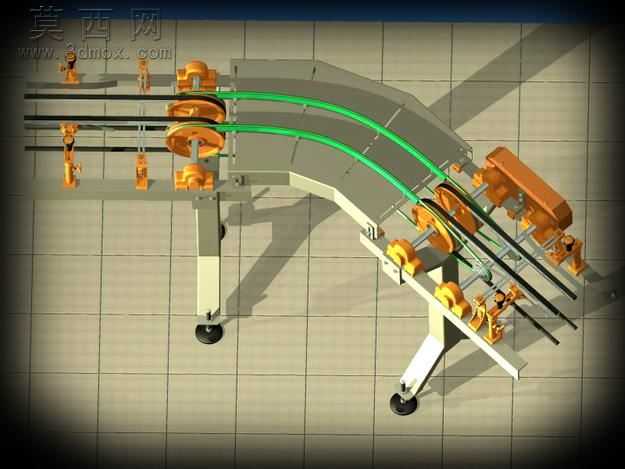

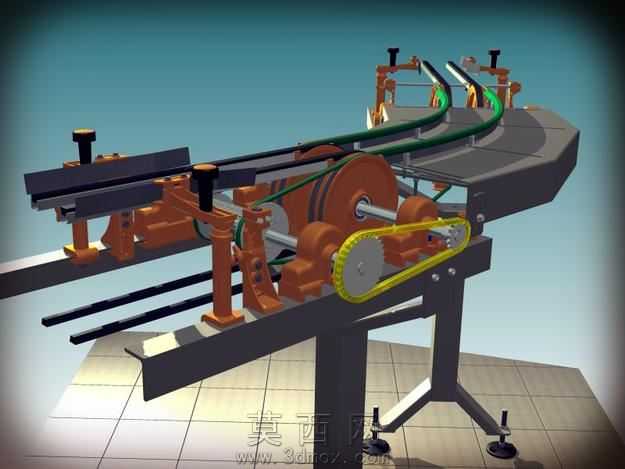

本作品为针对瓷砖运输场景设计的45度转弯带式输送机三维模型，整体转弯半径设定为727毫米，配套输送圆带直径为12毫米，采用皮带轮变速传动方案完成动力传递。建模阶段以实际输送工况需求为核心逻辑，首先完成整体机架的结构搭建，采用立式支撑脚搭配底部可调脚垫的结构，保障设备安装时的水平度调节能力，机架主体采用型钢拼接的框架式结构，兼顾结构强度与轻量化需求。转弯段的输送轨道采用弧形布局设计，两侧设置可调式导向挡边机构，挡边搭配可调节高度的锁紧旋钮，可根据瓷砖的实际厚度调整导向间隙，避免瓷砖在转弯输送过程中出现偏移、卡滞问题。动力传动部分采用同步带搭配齿轮减速的结构，主动轮端设置大直径同步带轮，通过黄色同步带连接电机输出端的小带轮实现一级减速，再通过啮合的齿轮组完成二级减速，将动力平稳传递至转弯段的驱动辊，保障输送速度平稳可控。模型渲染阶段对不同部件赋予了差异化材质，机架部分赋予哑光深灰金属材质，传动部件、导向支架赋予橙红色烤漆金属材质，同步带赋予黄色橡胶材质，输送圆带赋予绿色聚氨酯材质，支撑脚脚垫赋予黑色防滑橡胶材质，通过材质差异清晰区分不同功能部件，同时还原工业设备的真实质感。设计过程中充分考虑瓷砖输送的易碎特性，输送面采用平滑的圆带承托结构，避免硬质接触面刮花瓷砖表面，转弯段的弧度经过反复校核，保障瓷砖在转弯过程中受力均匀，不会出现边角磕碰问题，整体结构紧凑，传动路径清晰，各部件的装配关系完整还原，可直接用于同类输送设备的结构参考、方案演示以及教学演示使用。
