MAR IMV医用有创呼吸机结构总成

　　这套三维结构围绕有创机械通气场景搭建，整机定位于重症监护、急诊抢救以及突发公共卫生事件下的呼吸支持工位，服务对象是无法自主维持有效潮气量的患者。设备落地时优先考虑床旁使用边界，主机采用立式柜式布局，底部预留脚轮安装位与制动结构，整机宽度控制在常规病床侧间隙可容纳的范围内，深度方向避开输液架、监护仪吊塔的旋转半径，高度上把人机交互屏幕布置在医护人员站立操作的视线区间，无需弯腰即可完成参数调取与报警确认。

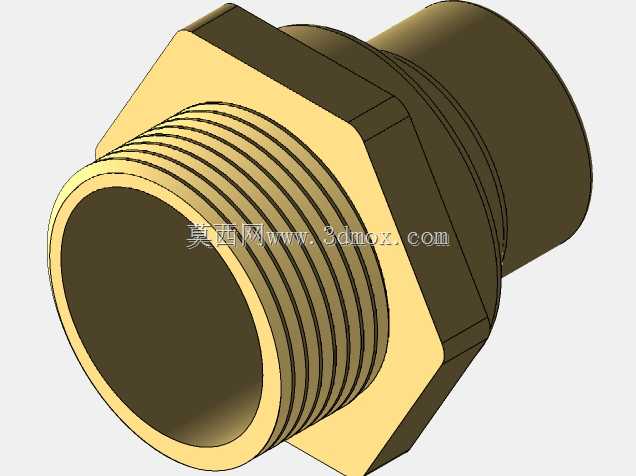

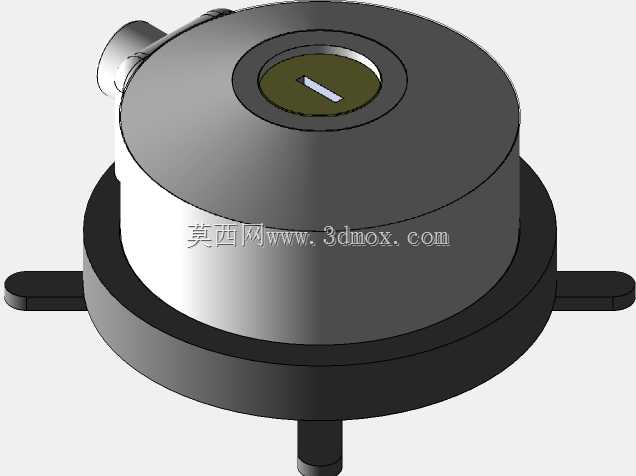

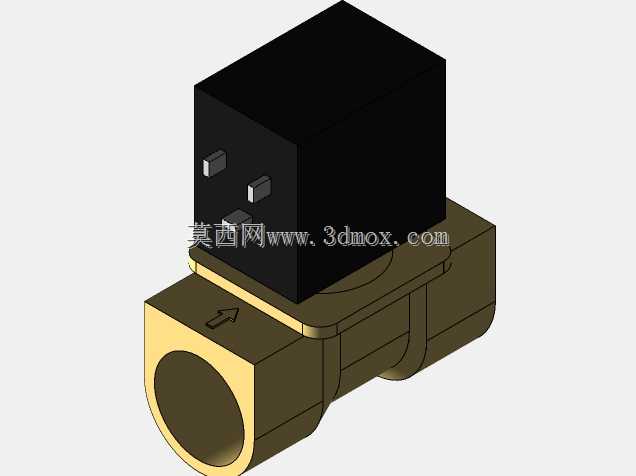

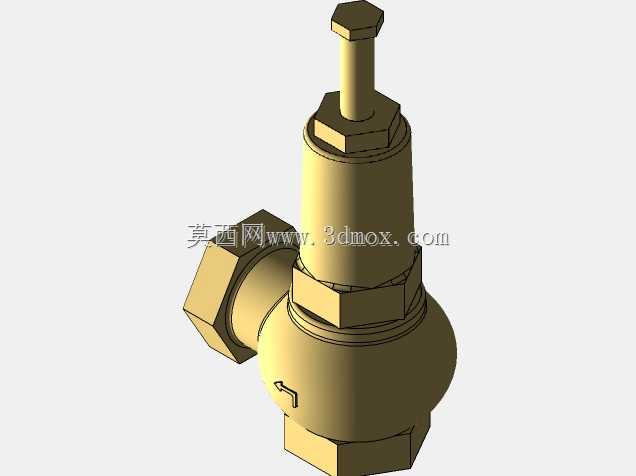

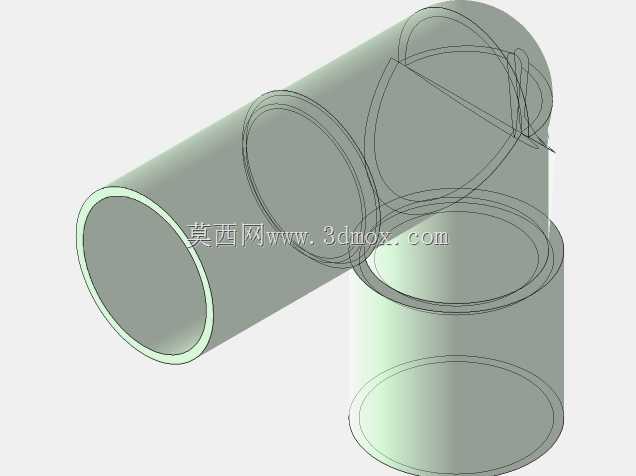

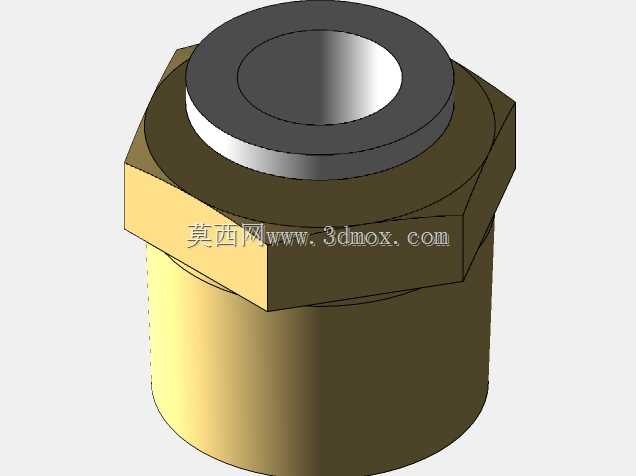

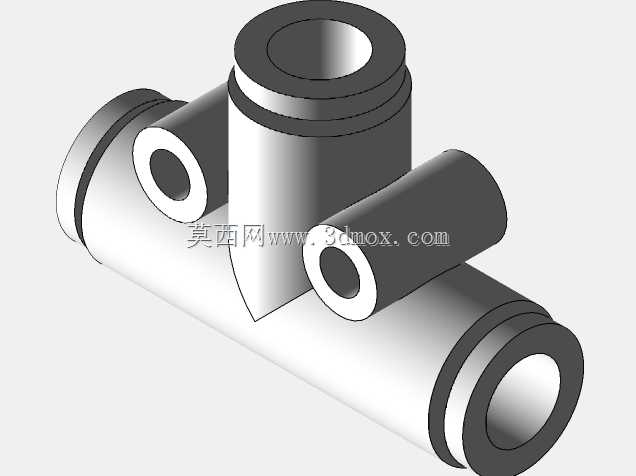

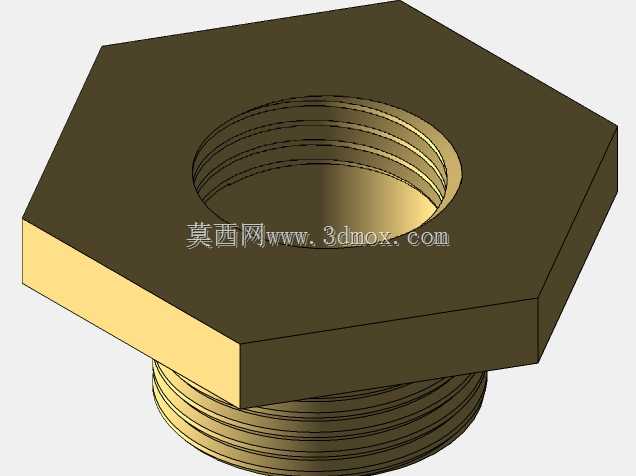

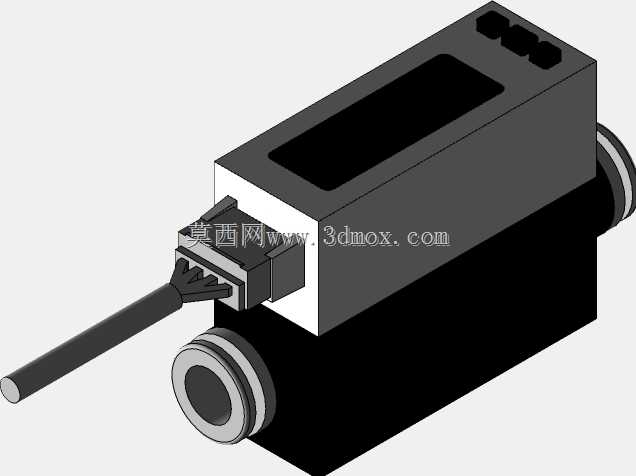

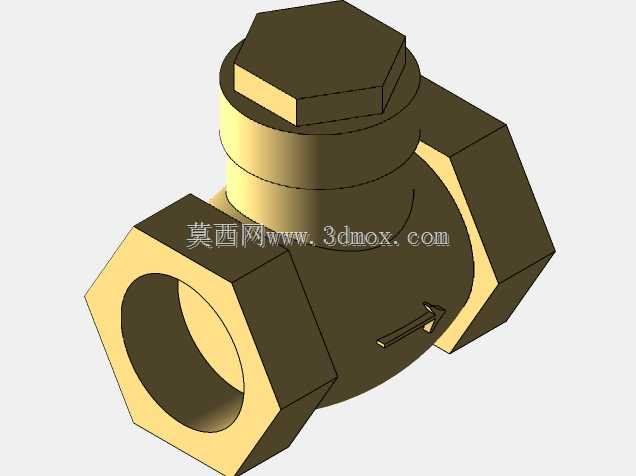

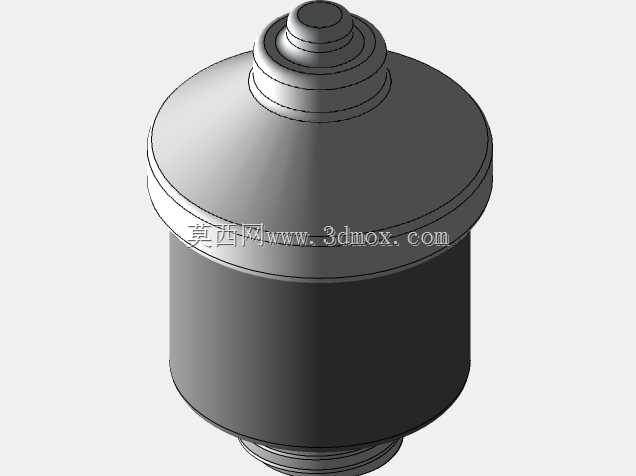

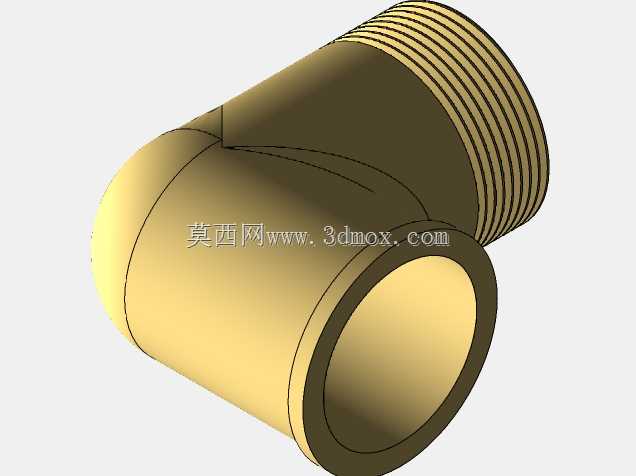

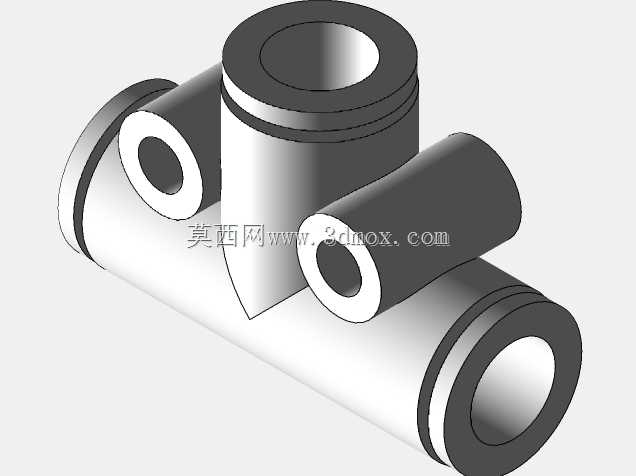

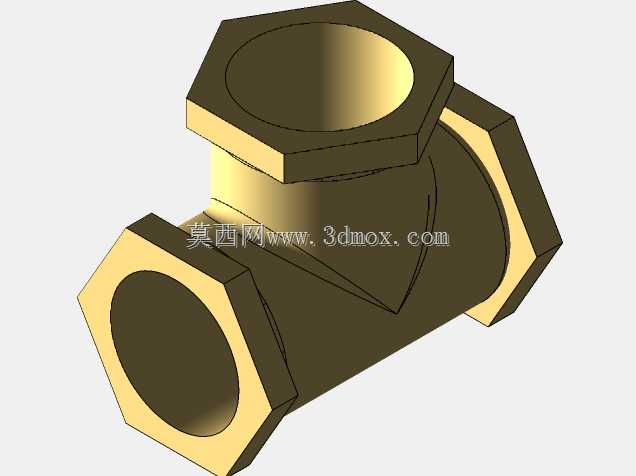

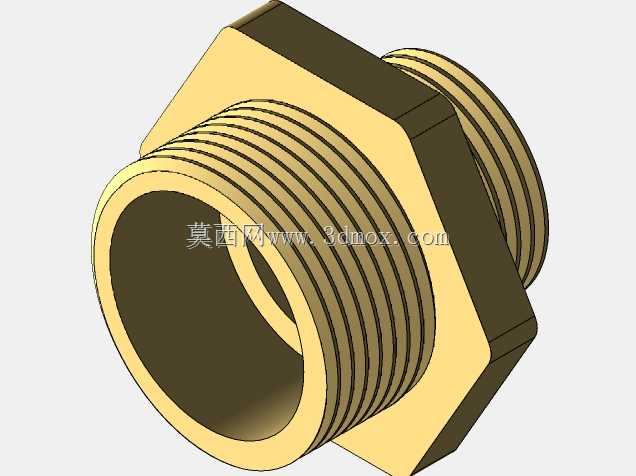

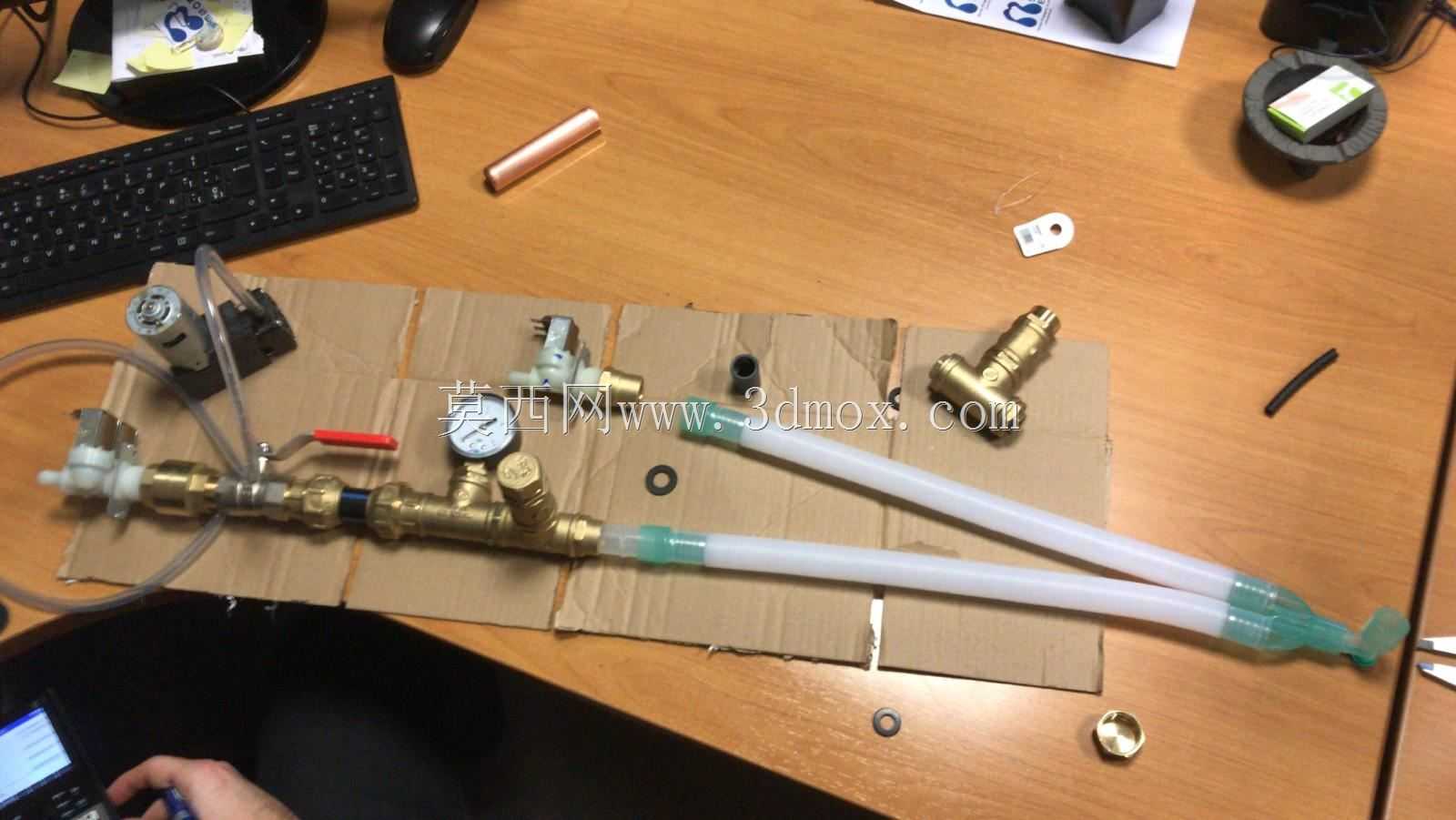

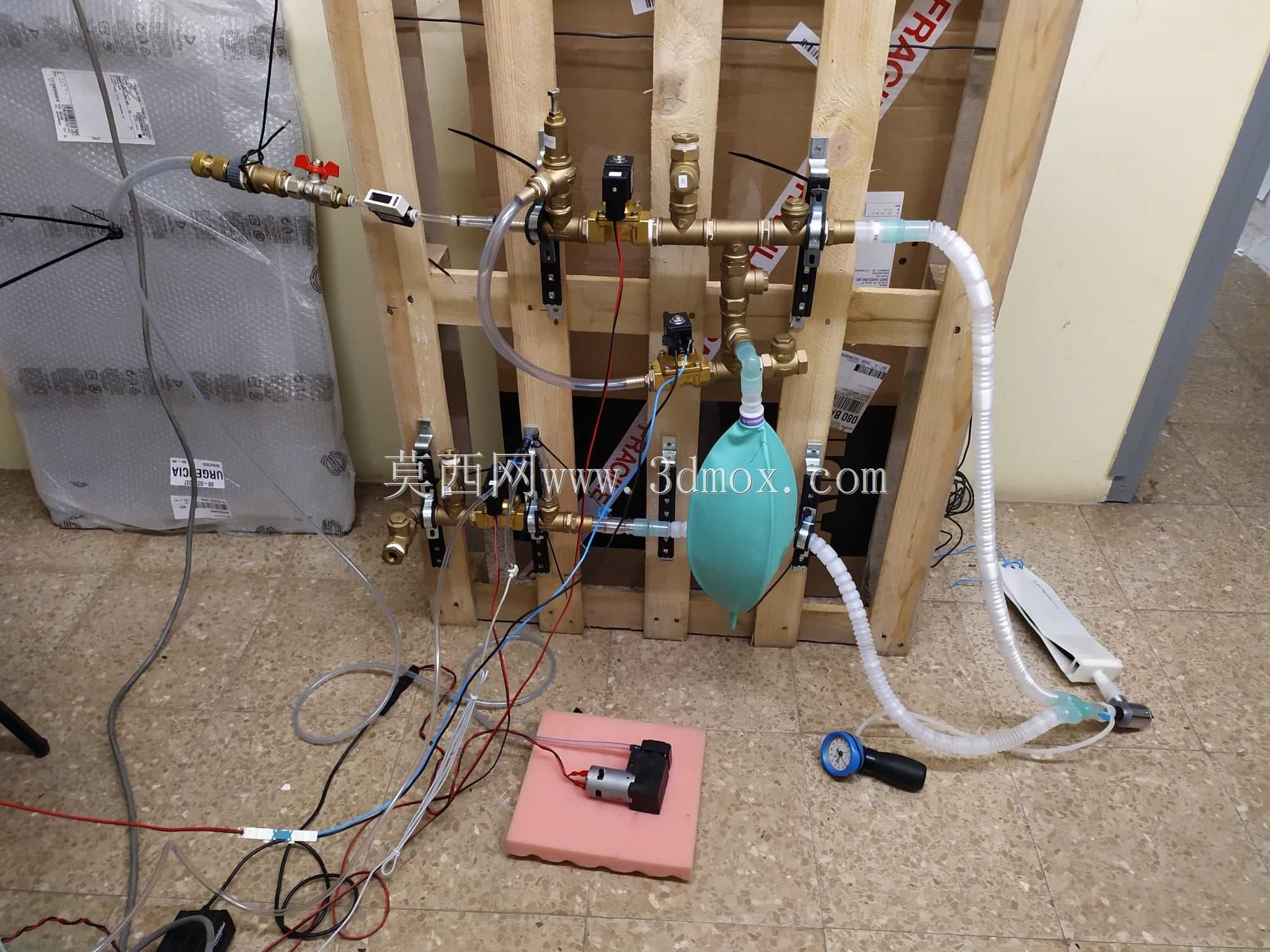

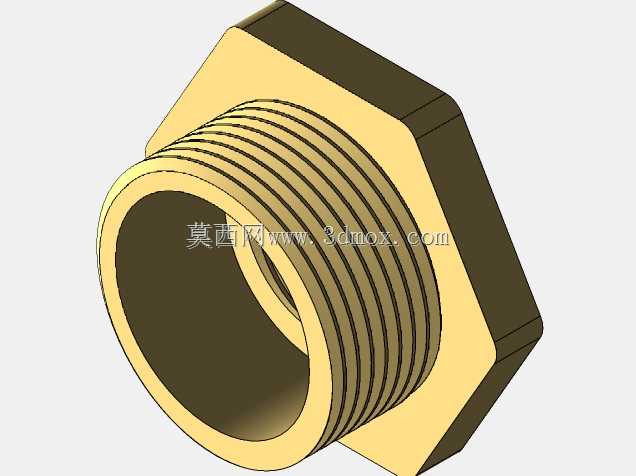

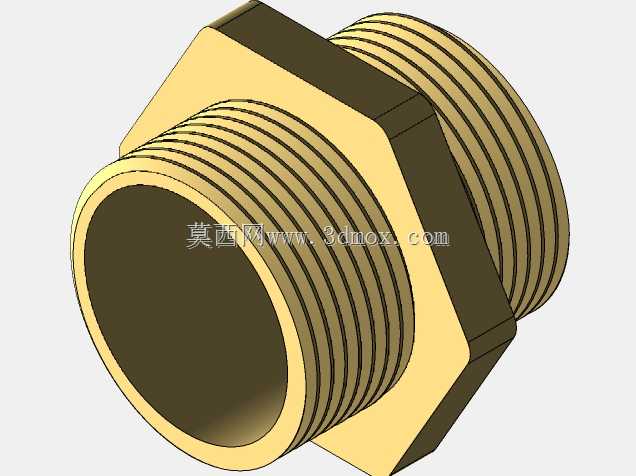

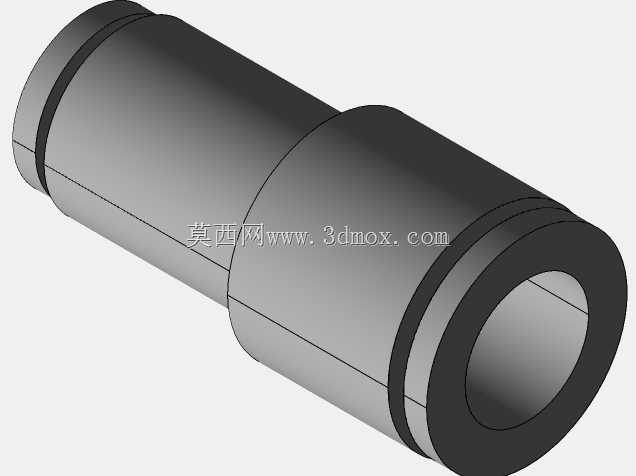

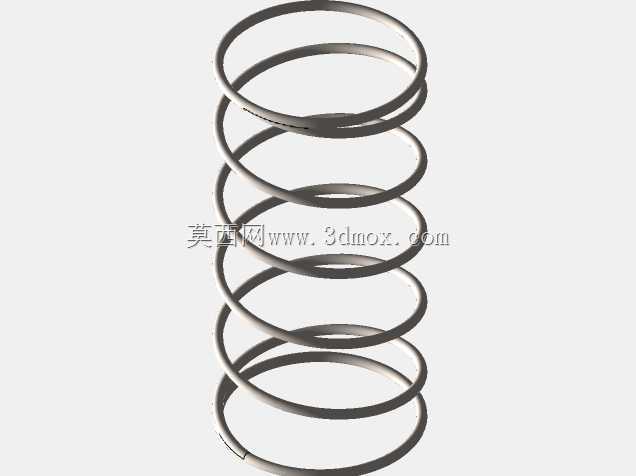

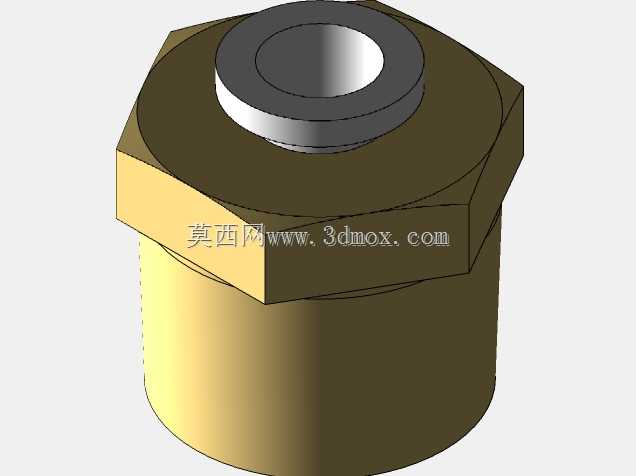

　　气路设计是整套结构的核心，进气端兼容中心供氧与瓶装氧两路接入，同时预留压缩空气接口，部分版本配置独立真空供给单元以摆脱院区气源限制。内部气路由电磁阀组、压力探测元件、过压保护阀、PEEP阀以及流量调节模块串联组成，所有管路走向在三维建模阶段就做了分层排布：强电走线与气路通道分仓隔离，潮湿气体通路设置独立的冷凝水收集位，避免积液倒流进入阀组。吸气支路与呼气支路采用差异化配色与不同管径的接头做防呆设计，从结构上杜绝临床接反管路的风险。

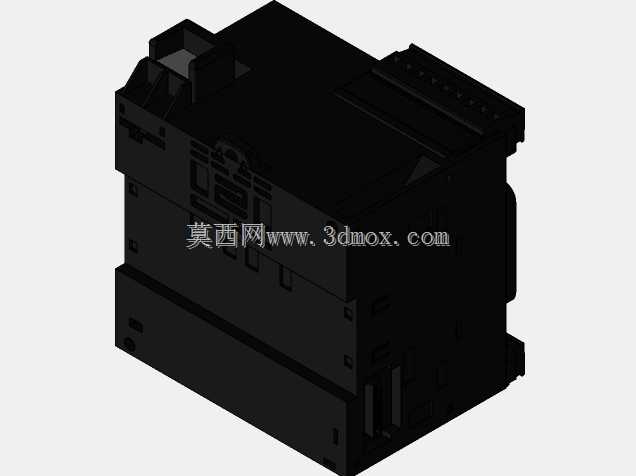

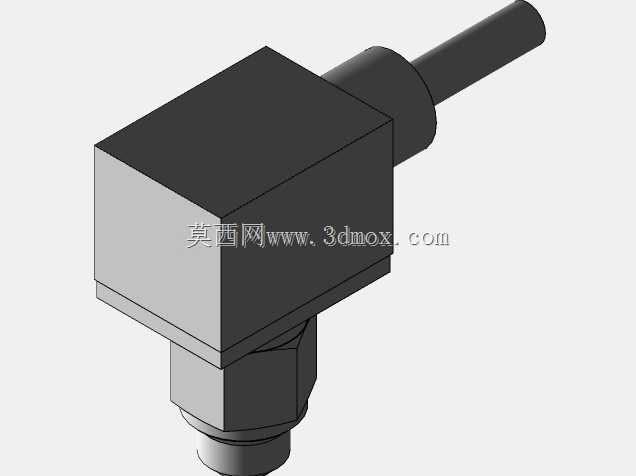

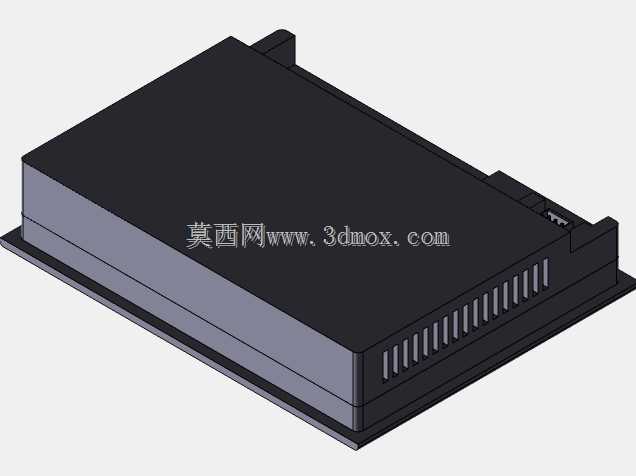

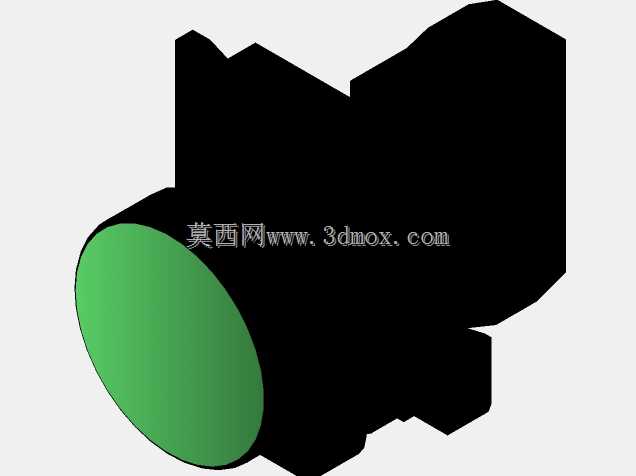

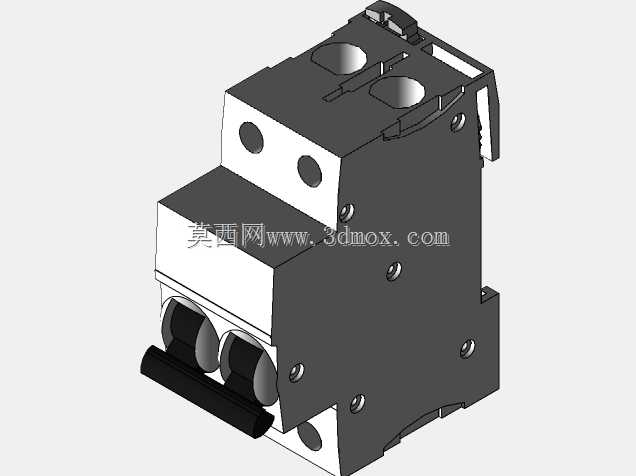

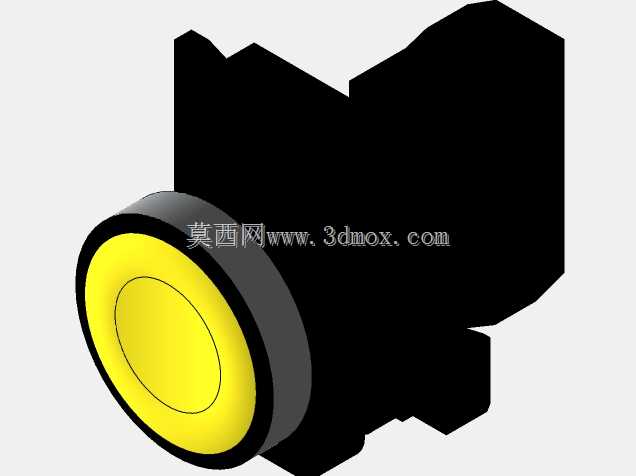

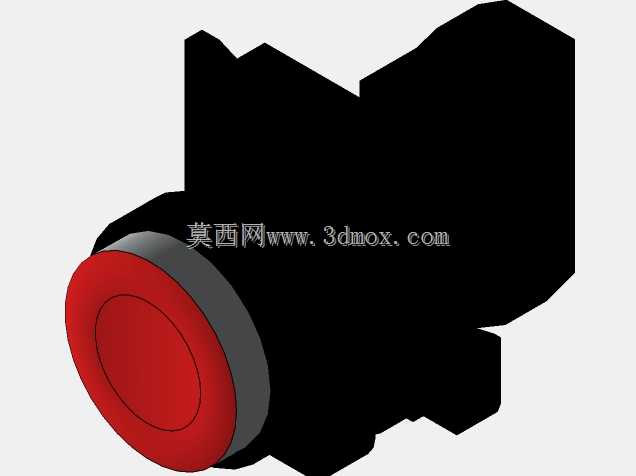

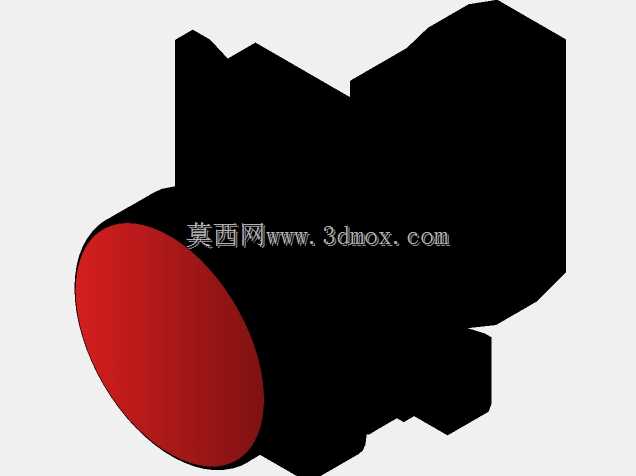

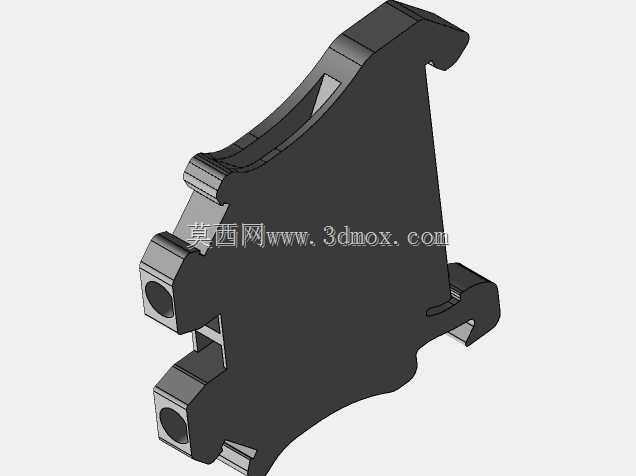

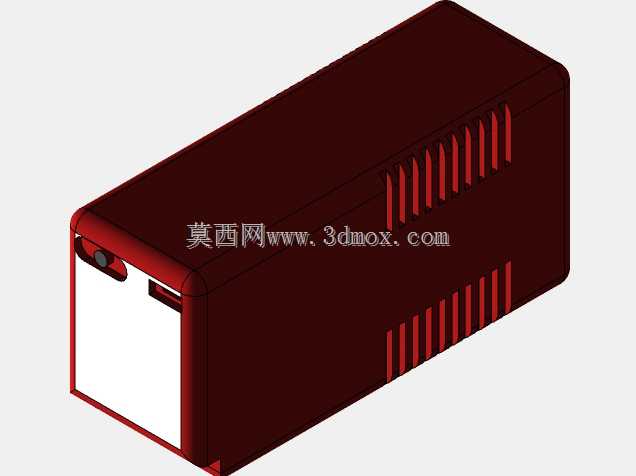

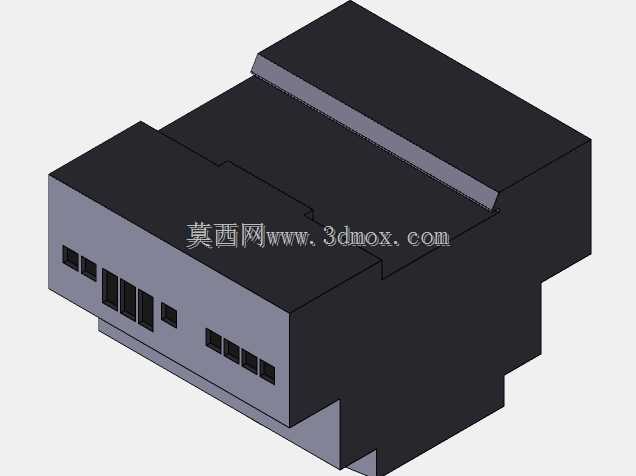

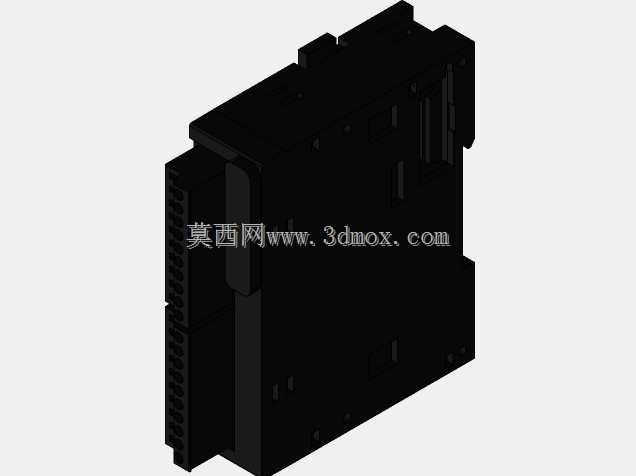

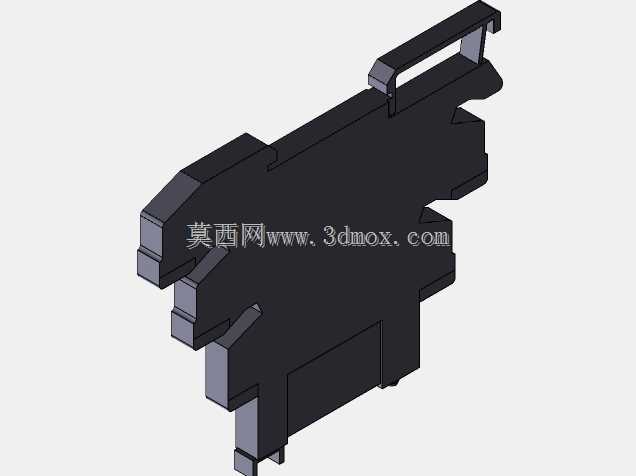

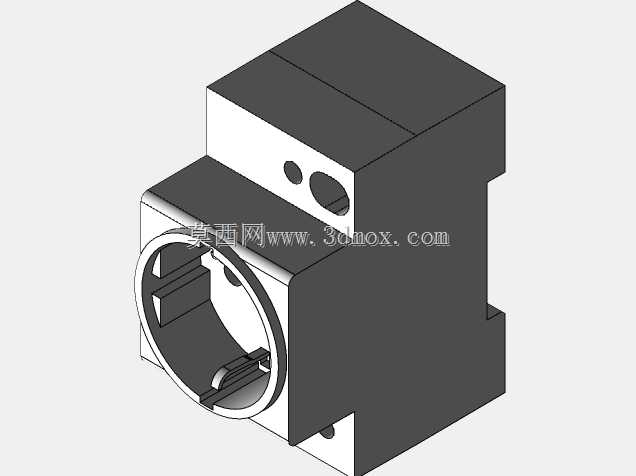

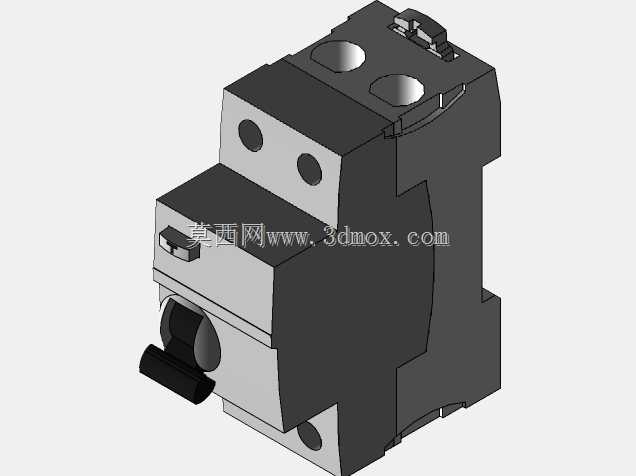

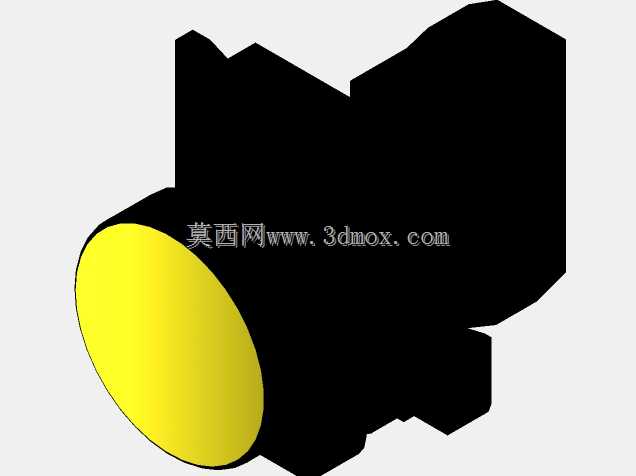

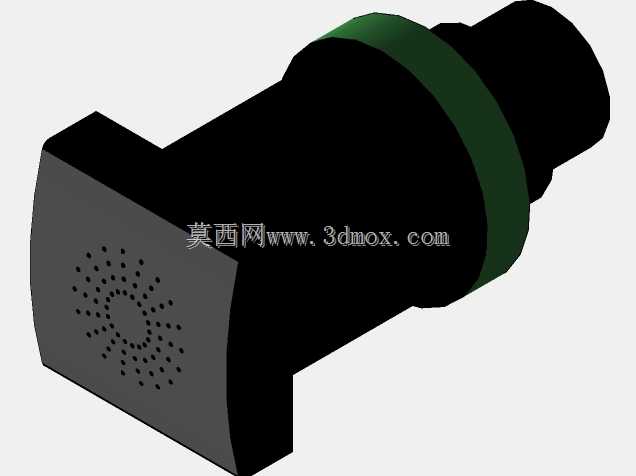

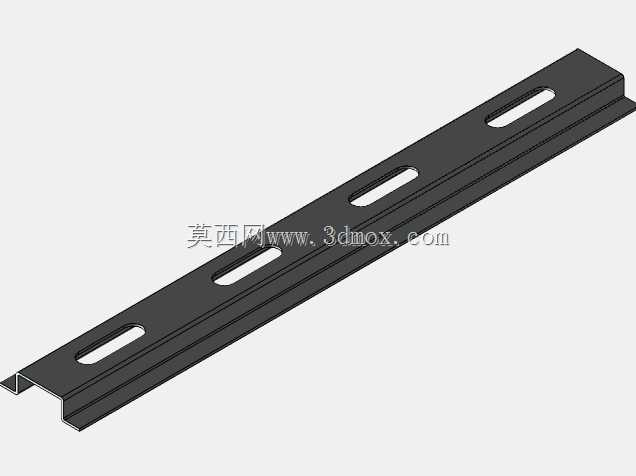

　　控制层面采用PLC作为底层执行核心，所有阀件的启闭时序、压力闭环调节、氧浓度配比均由控制器直接驱动，人机交互屏幕通过支架固定在主机上部俯仰可调位置，屏幕后方预留走线槽与散热风道。功能上整机可实时调控每分钟呼吸频次、吸呼比、呼气末正压、供氧浓度等核心通气参数，压力探头持续采集气道压力，一旦超出阈值立刻触发声光报警。安全冗余做了多重布置：面板设置醒目的红色紧急停止按钮，可瞬间切断动力输出并打开泄压通路；自带独立报警模块，即便主控出现异常也能触发告警；外置供电接口支持10分钟级别的自主后备电源接驳，断电瞬间可无缝切换，避免通气中断。

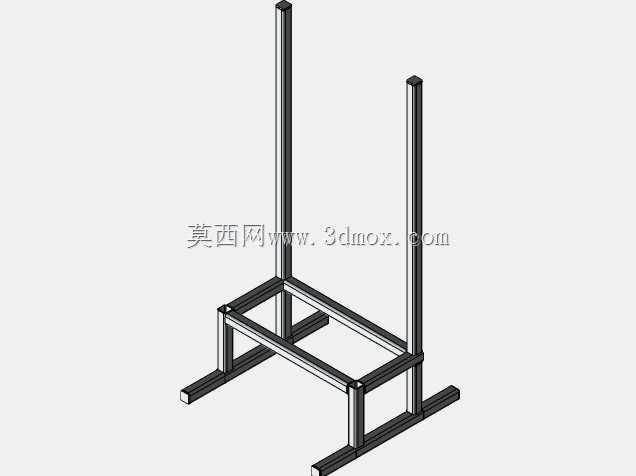

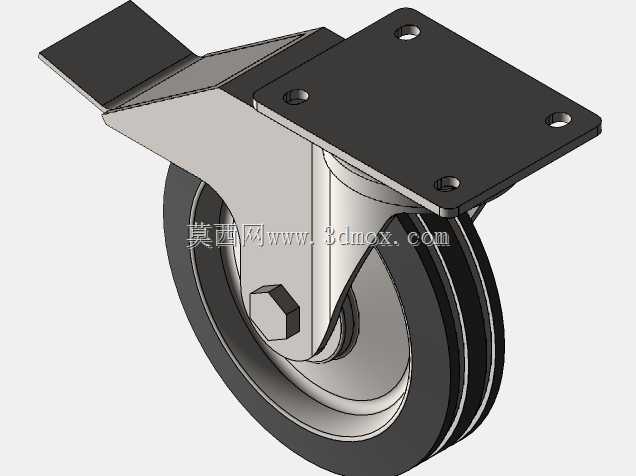

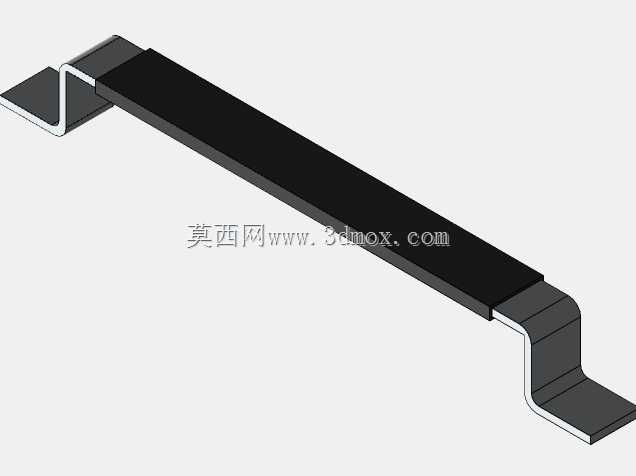

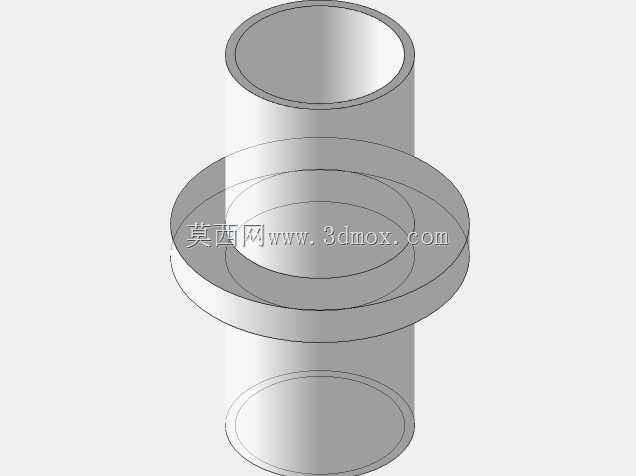

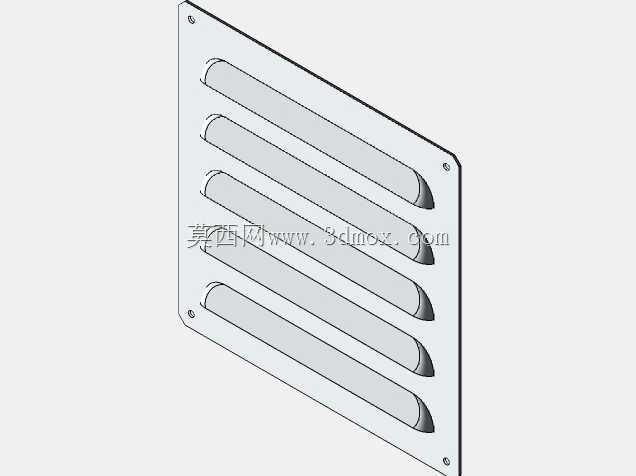

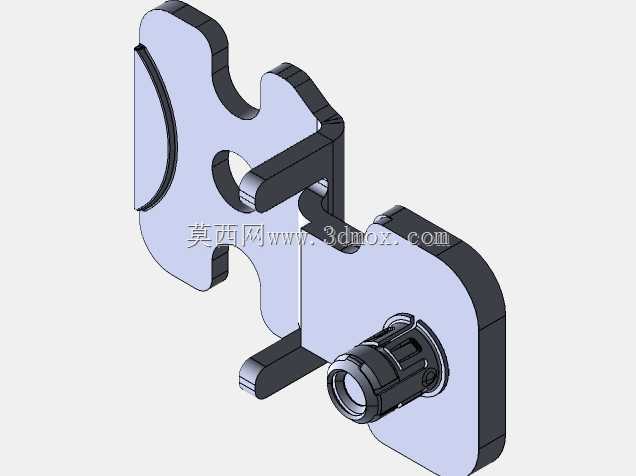

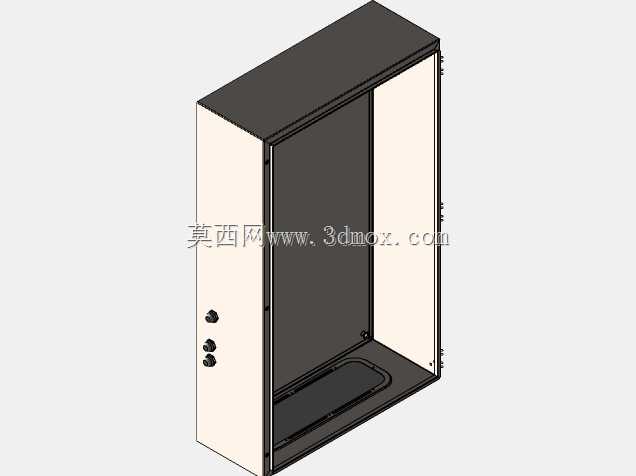

　　结构细节上，柜体框架采用标准工业铝型材拼接，外覆钣金护板，侧板做快拆结构，日常维护时无需整体移机即可打开侧舱更换阀件、过滤滤芯。主机顶部预留提吊与搬运凹槽，底部脚轮选用医用级静音万向轮，两轮带制动、两轮带定向锁定，推入床旁后踩下制动即可固定位置。输出端的呼吸回路接口统一采用国标医用管路标准口径，可直接匹配市面通用的一次性呼吸管路、湿化器与人工鼻配件，无需额外定制转接头。柜体侧面预留湿化器安装卡位与加热导线走线槽，氧气输入口、空气输入口、废气排放口集中布置在机身背部下侧，贴墙放置时也预留了足够的插拔操作空间。

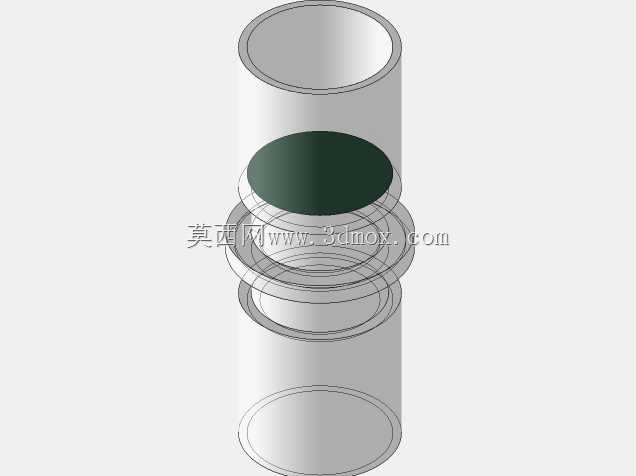

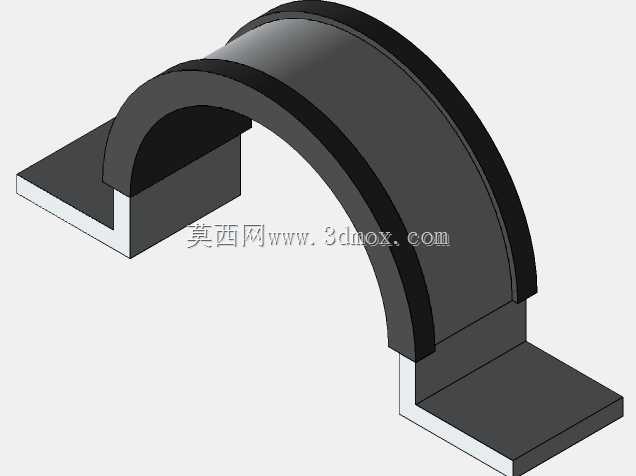

　　建模过程中所有运动部件都做了干涉校验：屏幕俯仰转轴的转动行程、柜门开启角度、阀组接线端子的插拔空间、滤芯更换的手部操作余量均逐一核对，装配体里完整还原了密封件、紧固件、接插件的装配关系，没有省略气路密封所需的O型圈与管卡结构。整机没有采用复杂的定制异形零件，绝大多数结构件都可通过常规钣金加工、标准型材切割与通用工业阀件采购获得，在应急扩产场景下可快速组织制造，适配医疗设备试制、急救装备结构研发、医工交叉设计等场景的结构参考需求。
