迷你金属单孔铅笔卷削器结构造型

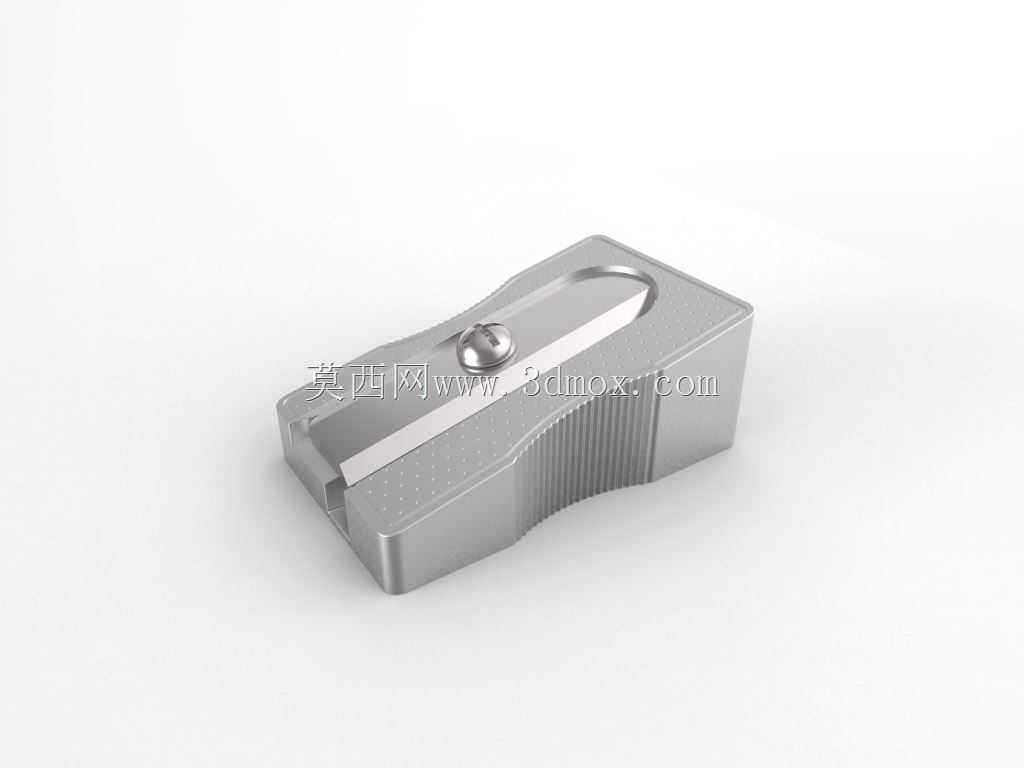

　　这个小型金属卷笔刀属于日常文具中结构非常紧凑的一类，外观虽然只有手掌内可握持的尺寸，但内部包含刀片固定、切削导向、排屑空间和握持防滑等多个功能区域。建模时不能只把它当作一个简单方块处理，真正需要还原的是楔形入笔孔、刀片安装平面、紧固螺钉位置以及壳体侧壁的防滑纹理。整体外形采用近似长方体的金属压铸壳体，前端收窄并形成斜向切削口，铅笔从锥形孔进入后，木质笔杆被刀片逐层削去，铅芯随锥面逐渐露出。

　　从使用场景看，这类卷笔刀常见于办公桌面、学生文具盒、绘图工位和会议备品盒中。与电动削笔器相比，它不依赖电源，维护简单，适合临时削尖木质铅笔；与塑料卷笔刀相比，金属壳体在反复握持和受力时更不容易变形，刀片安装基准也更稳定。对于结构设计人员来说，它的价值不在于复杂传动，而在于小尺寸产品中如何通过壳体形状同时满足切削、握持、排屑和装配要求。

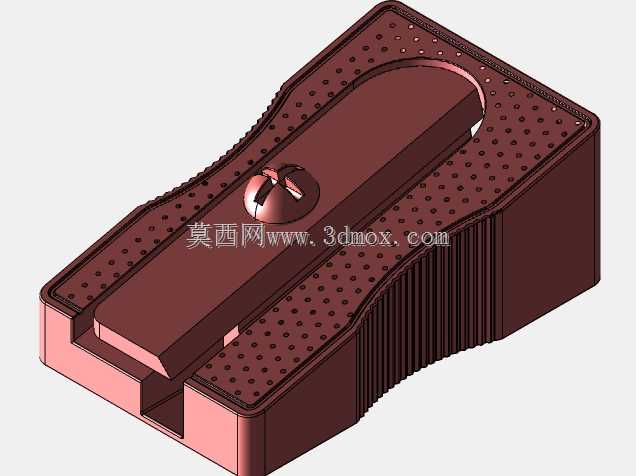

　　壳体上表面需要保留刀片贴合平面，该平面与入笔锥孔之间的夹角直接决定切削刃口暴露量。角度过大会使刀片切入太深，削笔时容易卡屑甚至断芯；角度过小则切削量不足，铅笔需要反复旋转才能成型。模型中刀片沿斜槽嵌入，中央螺钉将刀片压紧在壳体上，螺钉头部略高于刀片但不能干涉铅笔进入。实际装配时，刀片刃口应与锥孔开口形成连续切削边，螺钉拧紧后刀片不能出现翘动，否则会造成削面毛糙或卷屑不畅。

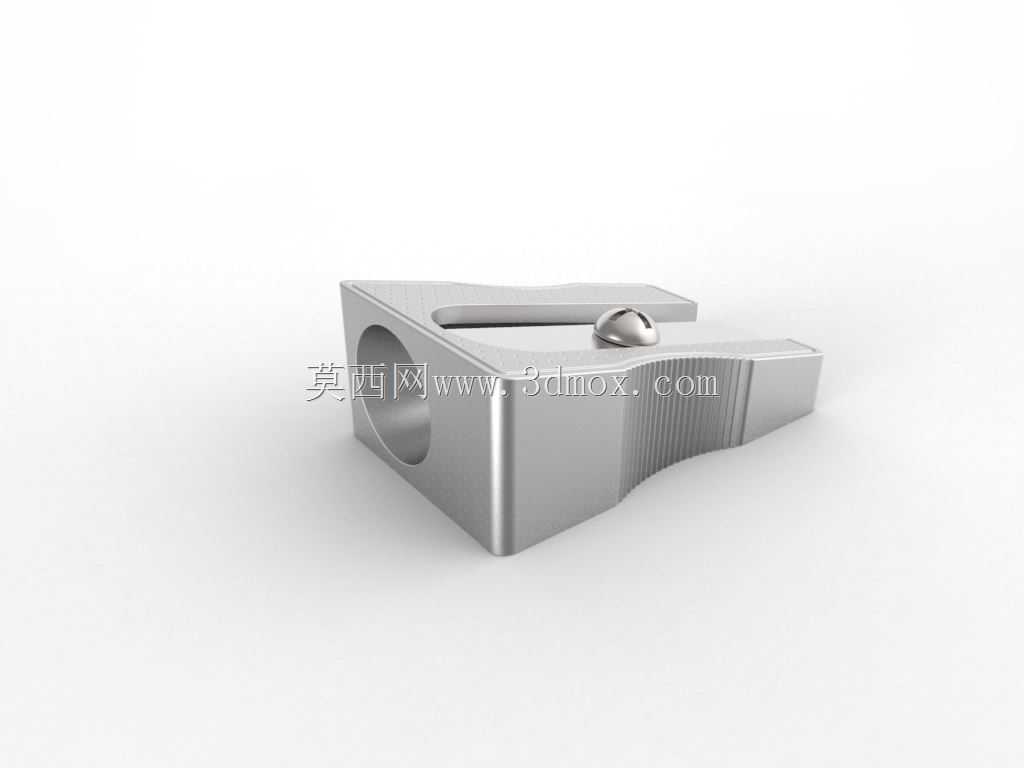

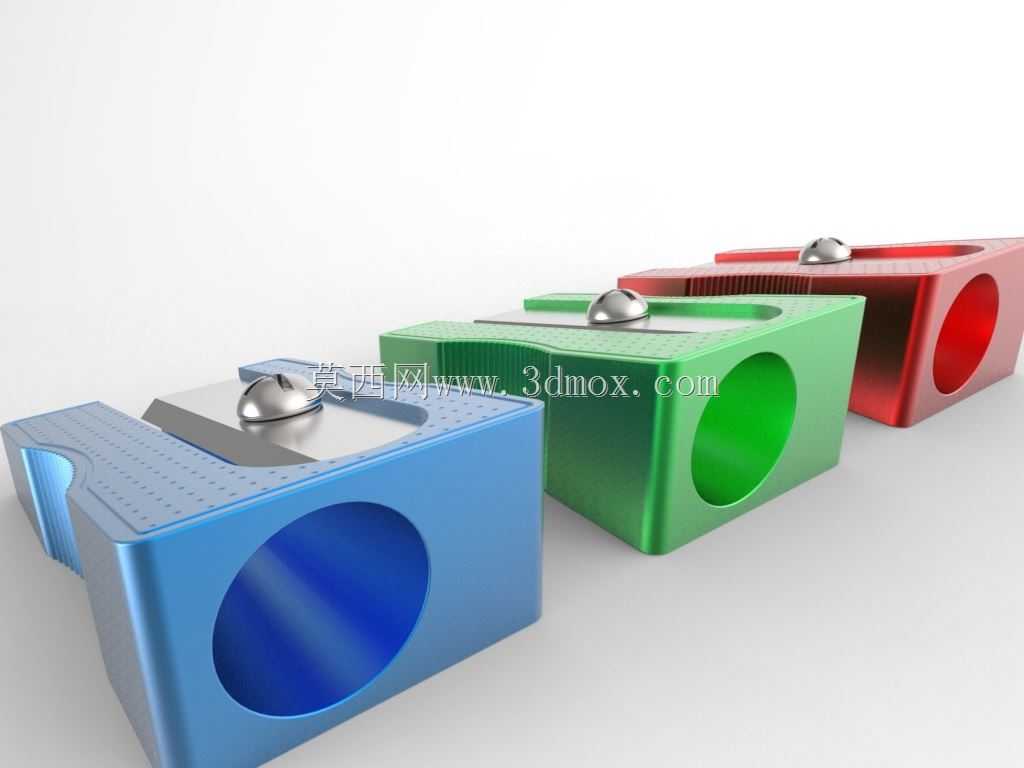

　　入笔孔采用锥形通道，外部开口较大，便于铅笔快速对准；内部向刀片方向收窄，使笔杆在旋转过程中保持固定轴线。锥孔与刀片相交形成的切削窗口要兼顾强度和排屑，窗口太窄会使木屑堵塞，窗口太宽又会降低壳体局部刚性。金属壳体侧面设计了细密的竖向防滑纹，这些纹路不仅是外观细节，也能在手指捏持旋转时增加摩擦。卷笔刀底部和侧边的轮廓略带弧度，握持时不会像尖锐方块那样压手，同时仍能稳定放在桌面上。

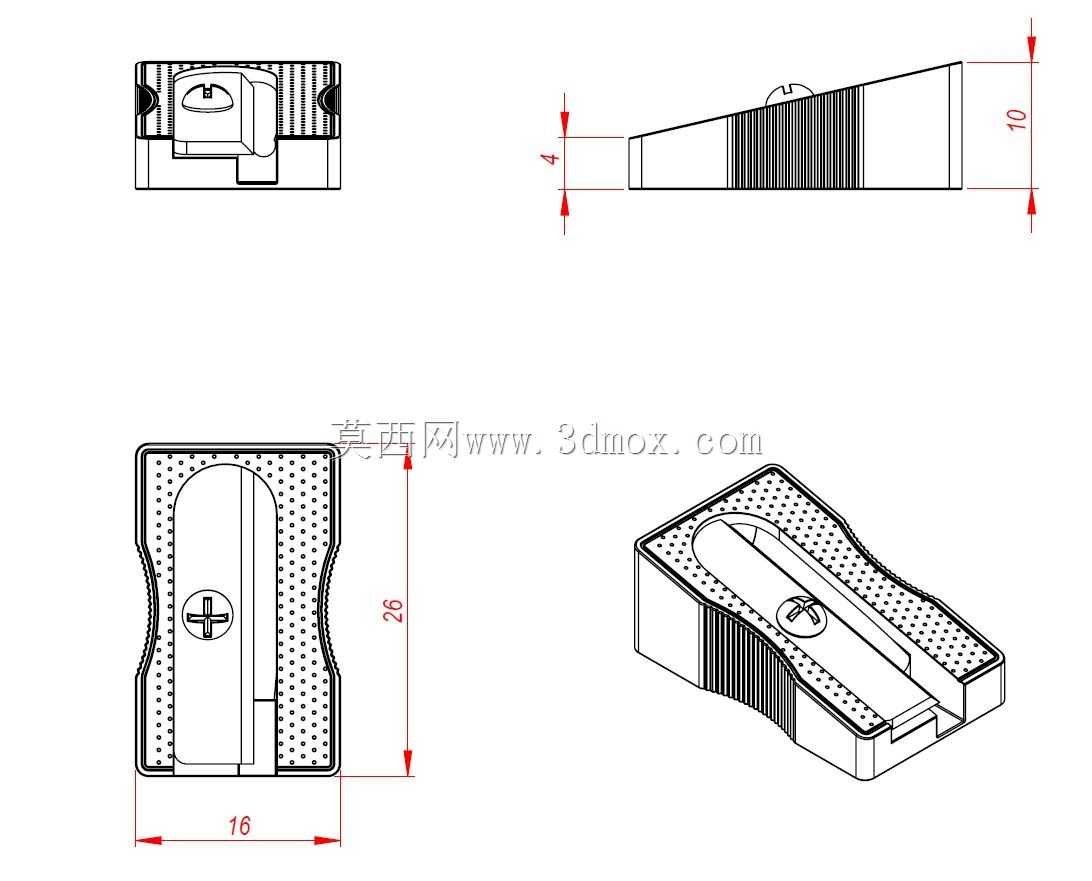

　　尺寸边界方面，这类产品通常控制在便携文具的范围内，长宽高都不需要预留外接安装孔位，重点是保证内部锥孔长度足以引导普通木质铅笔，壳体壁厚能够承受螺钉压紧力和日常跌落冲击。刀片厚度、螺钉直径、锥孔倾角和壳体外形之间存在相互约束：刀片过长会占用排屑腔，螺钉过大会削弱上表面，锥孔过深则可能使壳体前端过于单薄。建模时应把这些关系作为结构主线，而不是单独追求外观圆角。

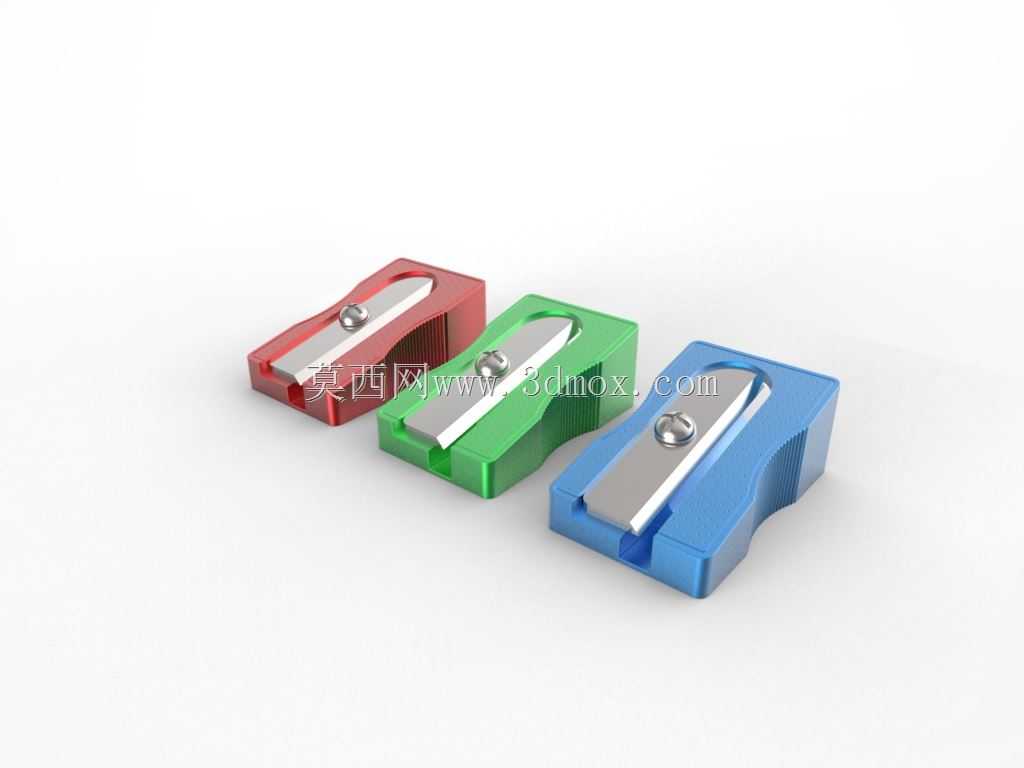

　　在三维表达上，金属材质可以通过压铸铝或锌合金的哑光表面体现，刀片采用平直薄钢片，螺钉保留圆头与槽口特征。壳体边缘的倒角、侧面防滑纹、底部封闭面和切削腔开口都需要连续建模，尤其锥孔与刀片槽相交处应检查几何干涉。若用于结构评审，还可以进一步验证铅笔进入路径、刀片压紧面、木屑排出方向以及手指握持区域，使模型不仅呈现卷笔刀外形，也能反映小型文具在真实使用中的功能逻辑。
