洲际弹道导弹气动外形结构三维设计

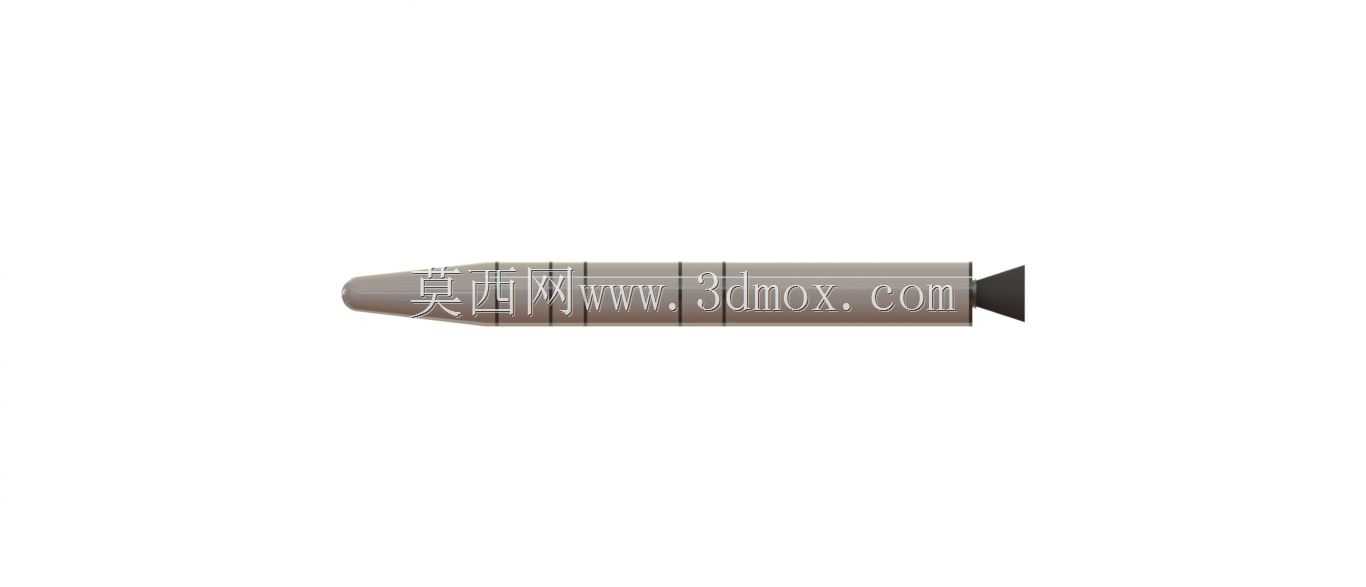

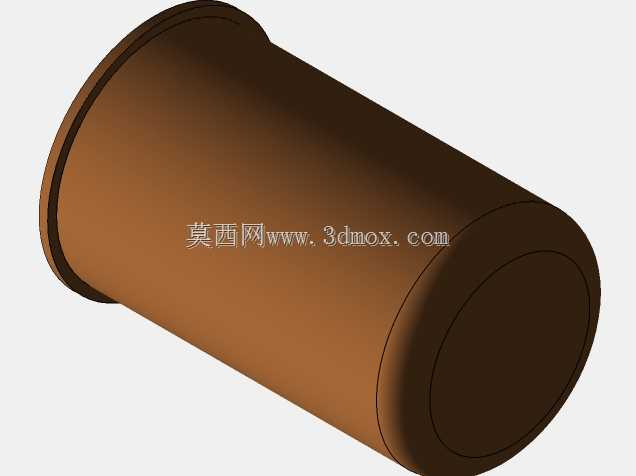

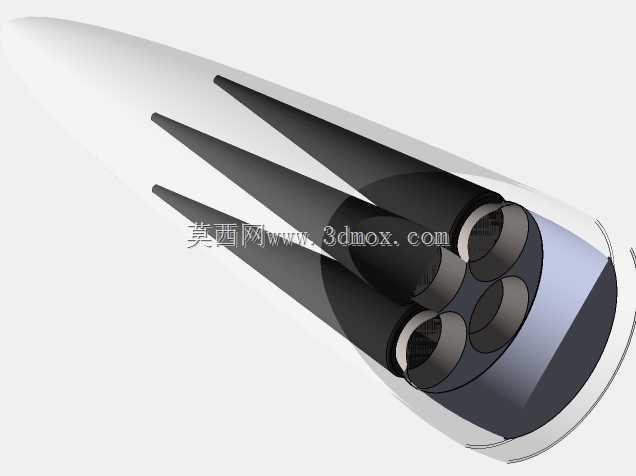

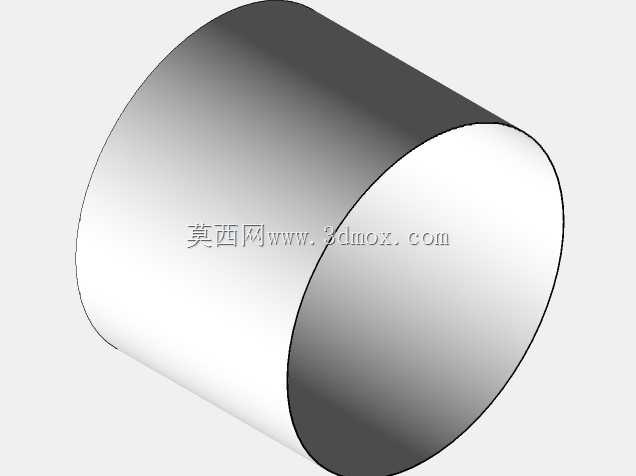

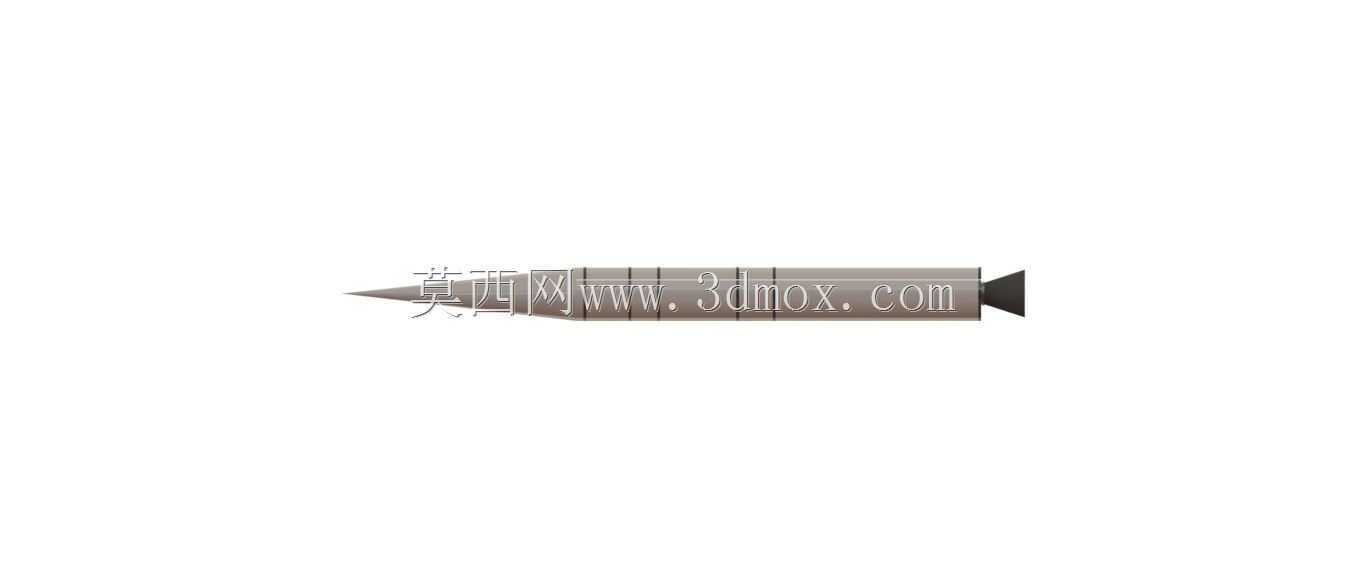

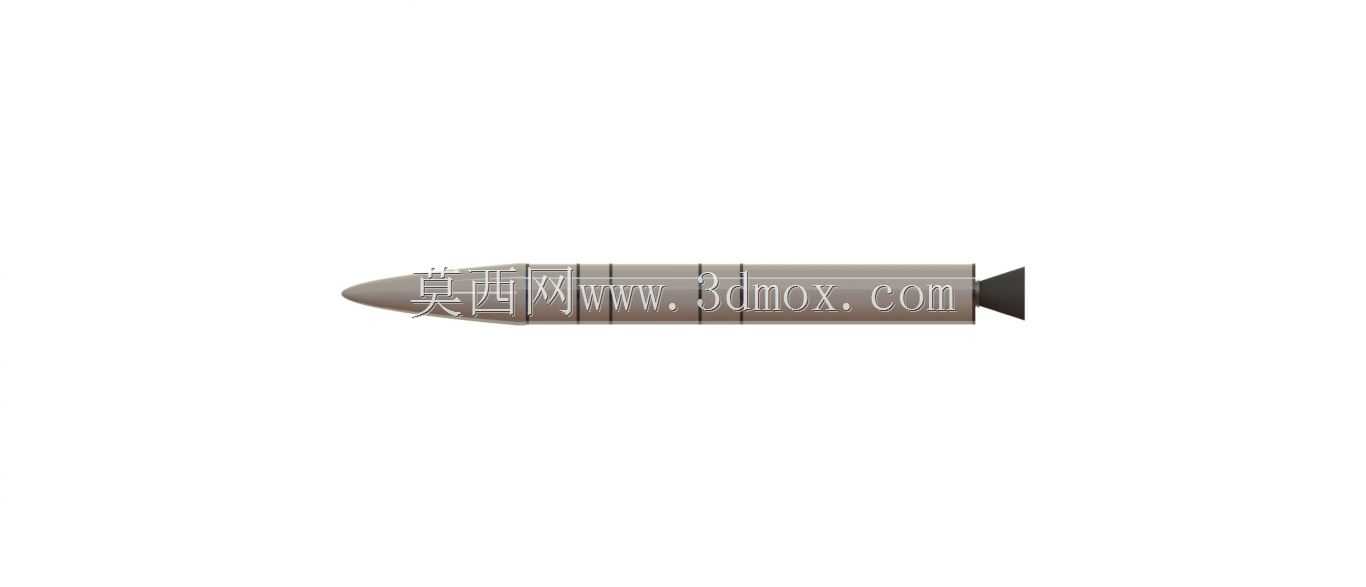

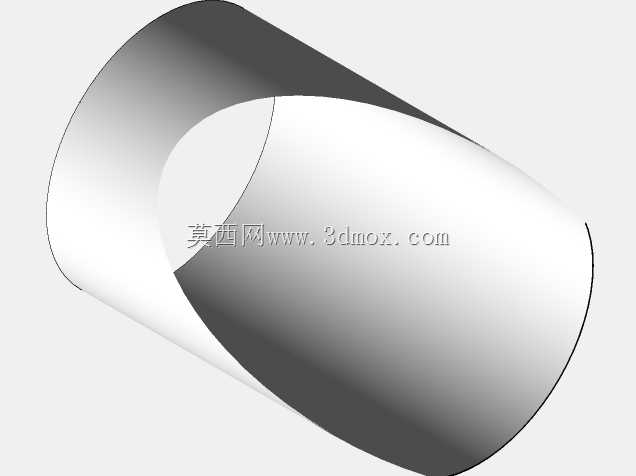

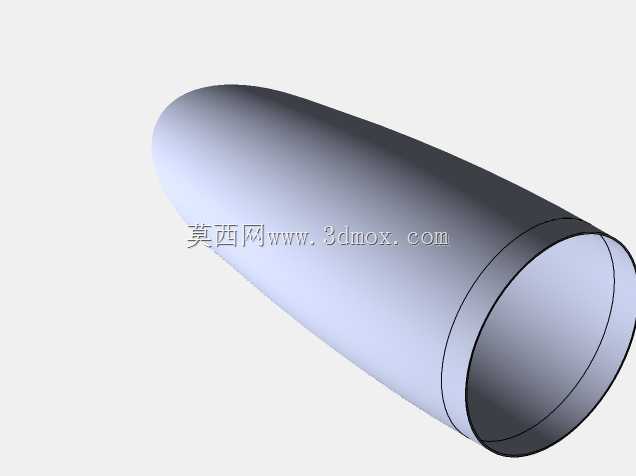

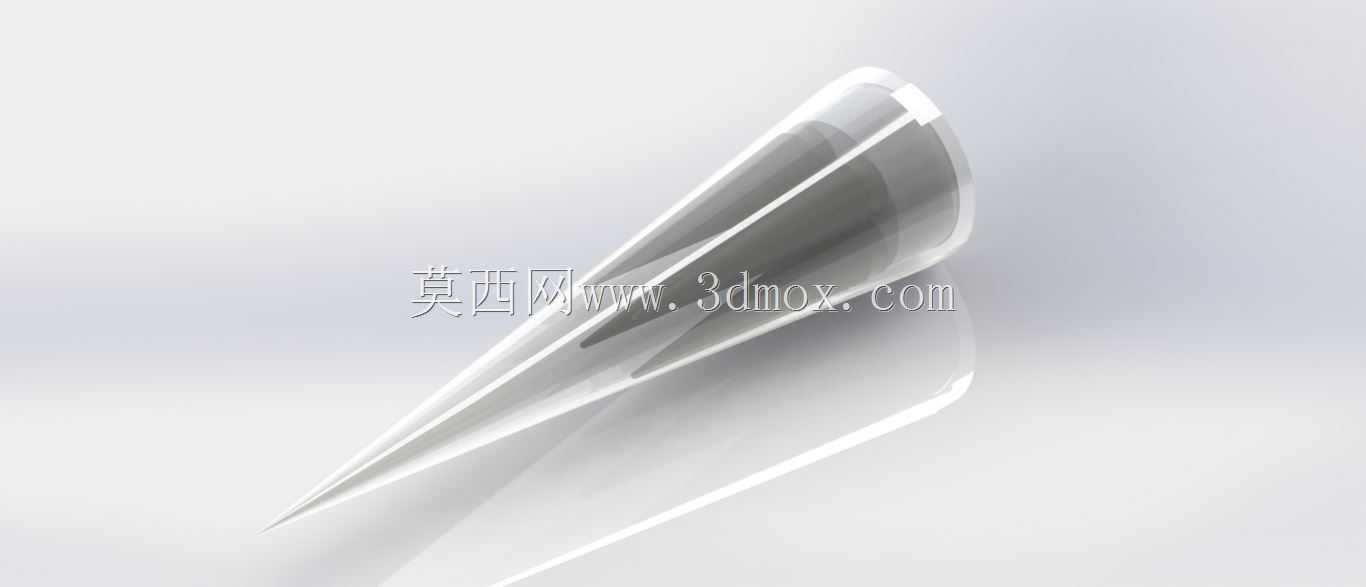

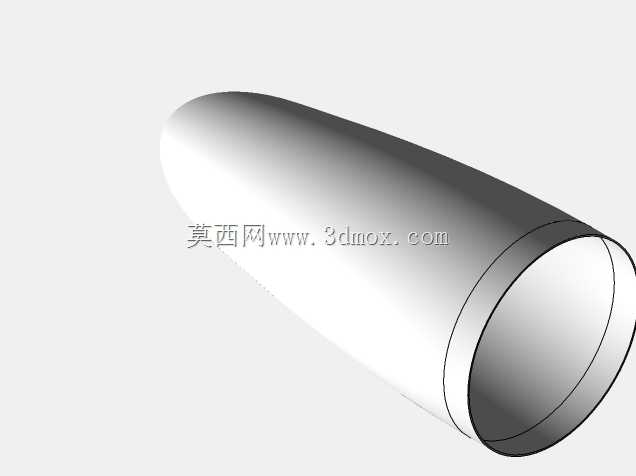

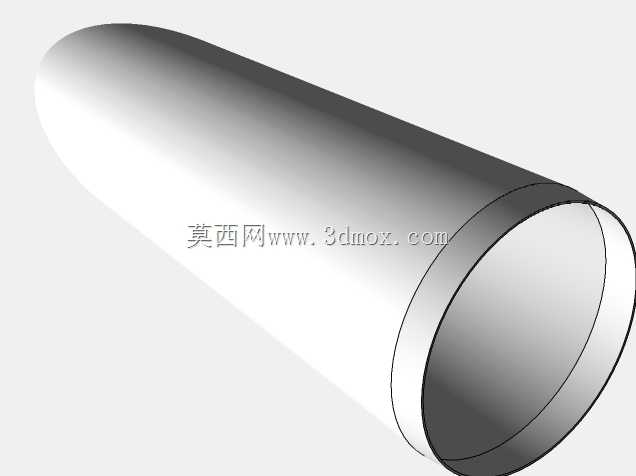

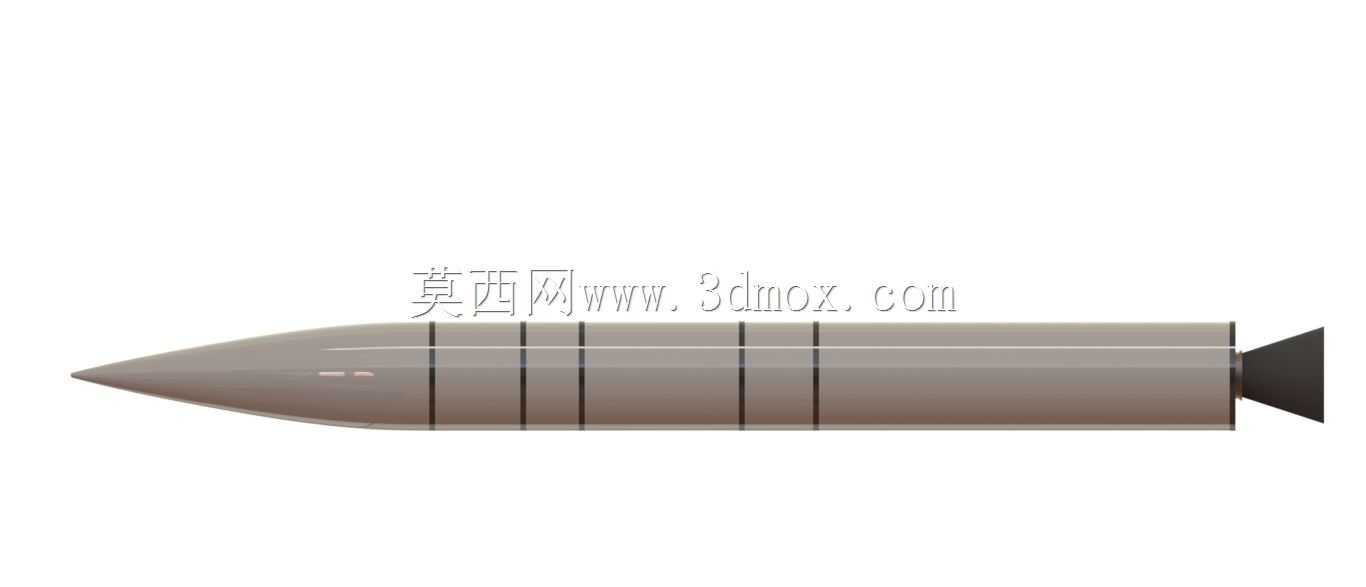

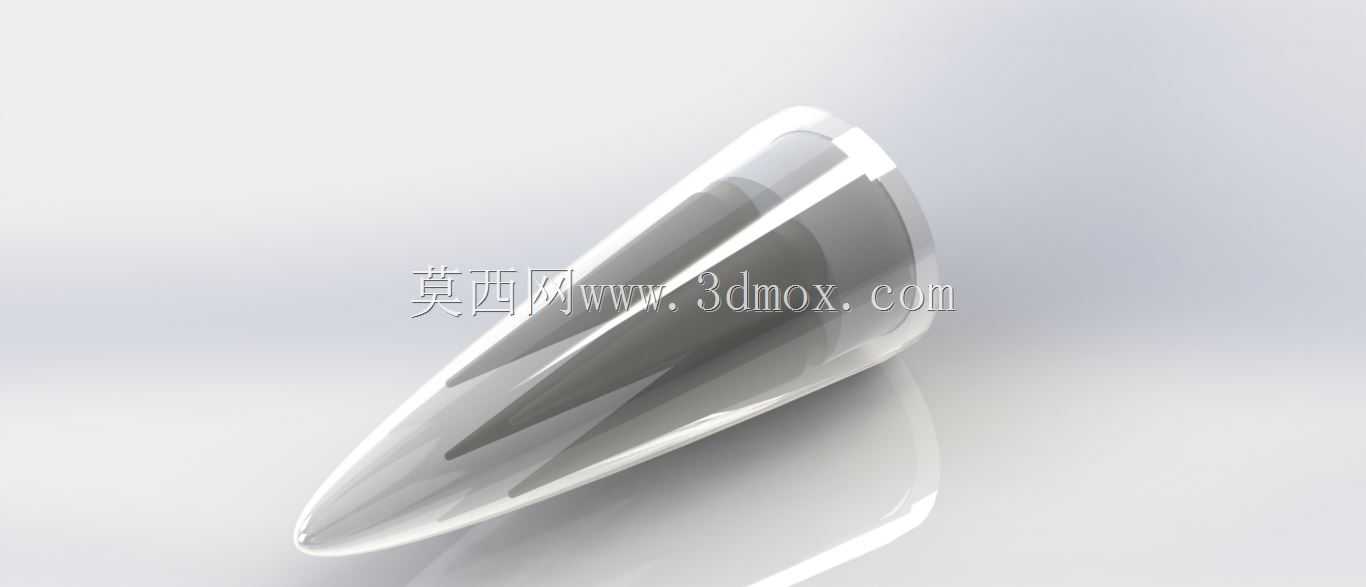

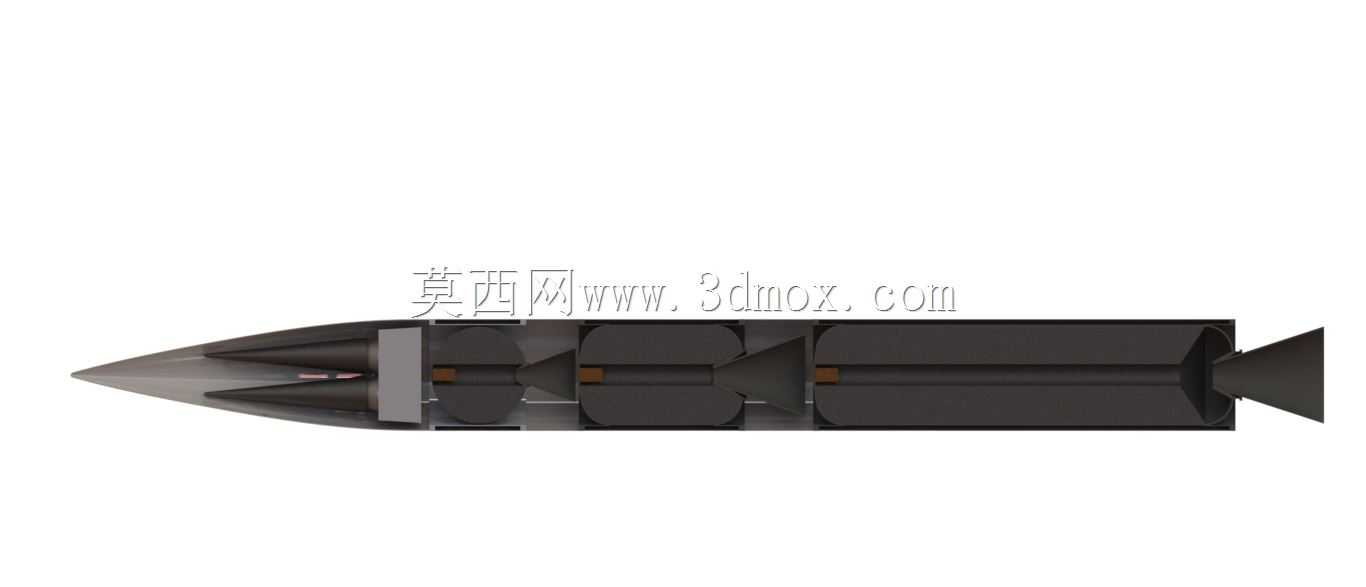

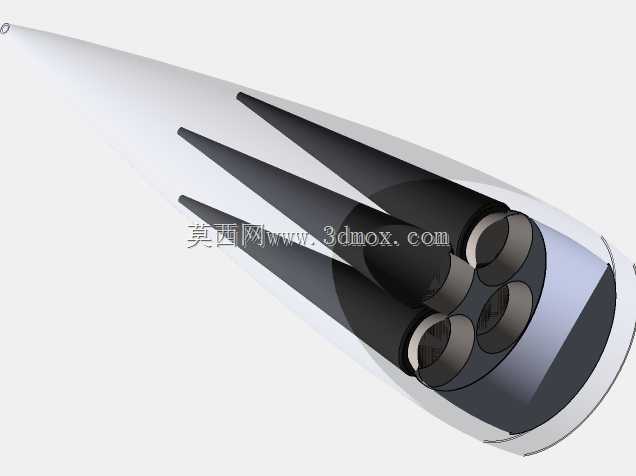

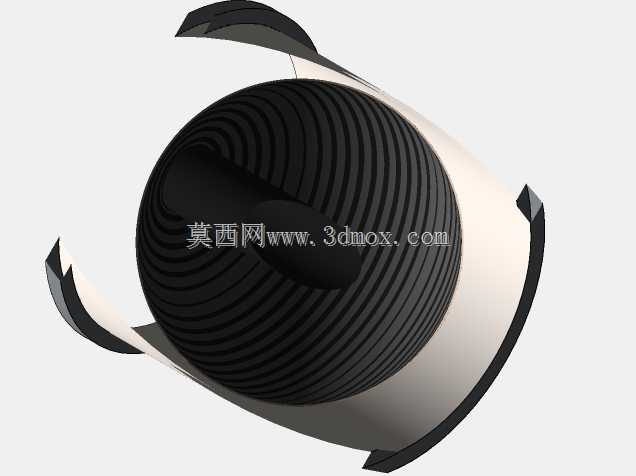

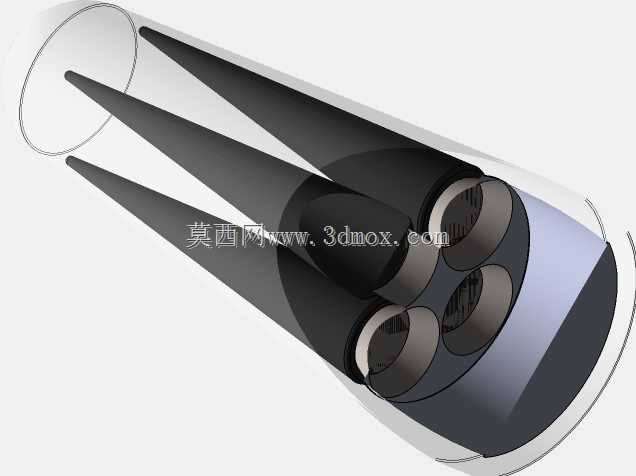

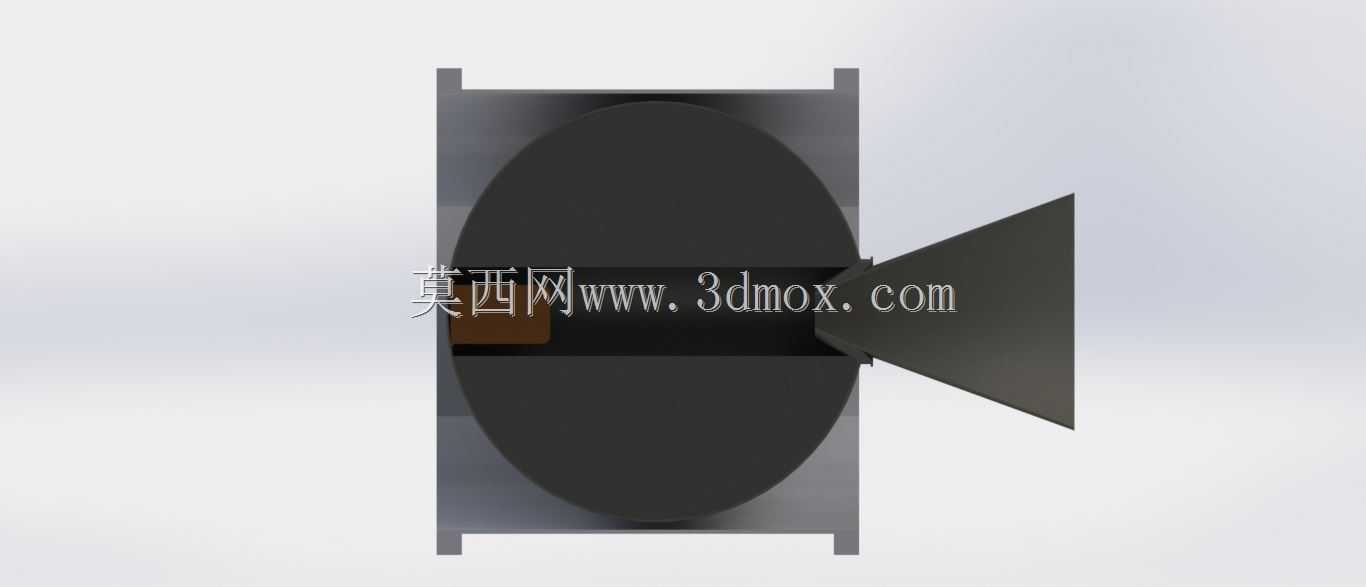

　　该三维结构作品围绕远程弹道投送载体的总体外形展开，将弹体头部、圆柱舱段、尾部喷管与稳定连接结构作为核心建模对象，整体采用旋成体布局思路，头部为平滑过渡的尖锥弧形曲面，中段为等直径圆柱承载舱，尾部收敛后对接动力喷口，各段之间通过环形对接框实现轴向定位。从工程使用场景来看，这类弹体结构主要服务于远程高速投送任务，弹体内部需要依次布置制导舱、战斗部舱、燃料贮箱与动力舱，外部外形直接决定大气层内上升段的气动阻力与姿态稳定性，尖锥头部能够大幅降低跨音速与超音速飞行时的波阻，圆柱段则在有限径向尺寸下最大化内部容积，方便装填各类机载设备与推进剂。建模过程中优先保证全弹轴向同轴度，头部曲面的母线曲率从尖端向后平缓增大，

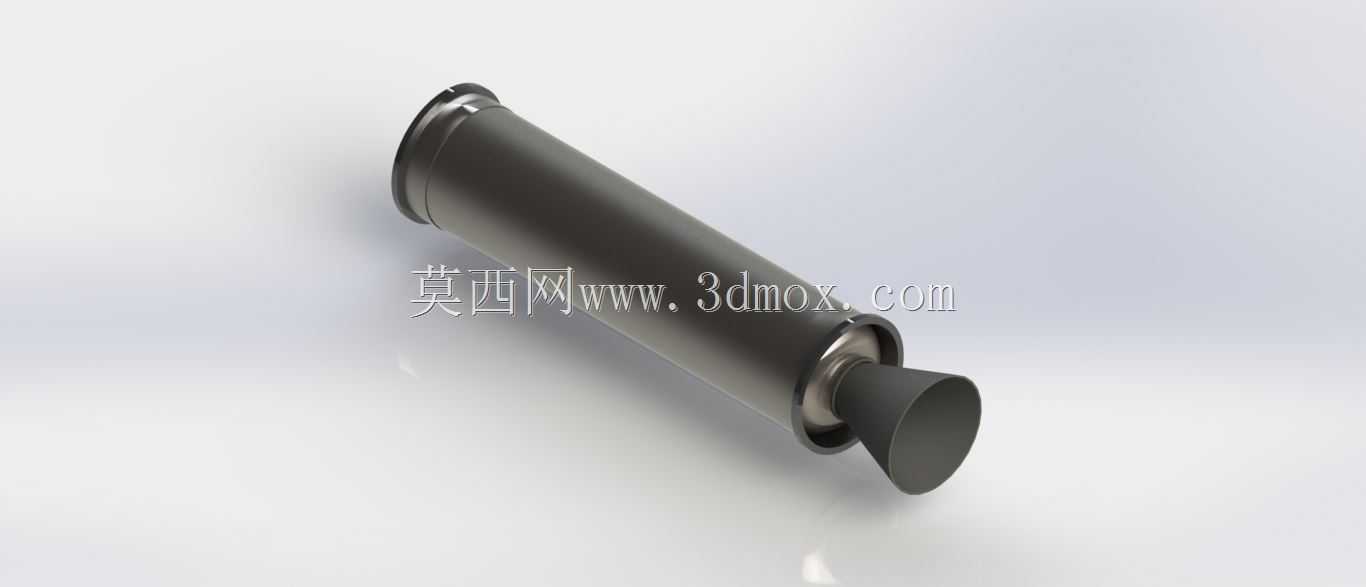

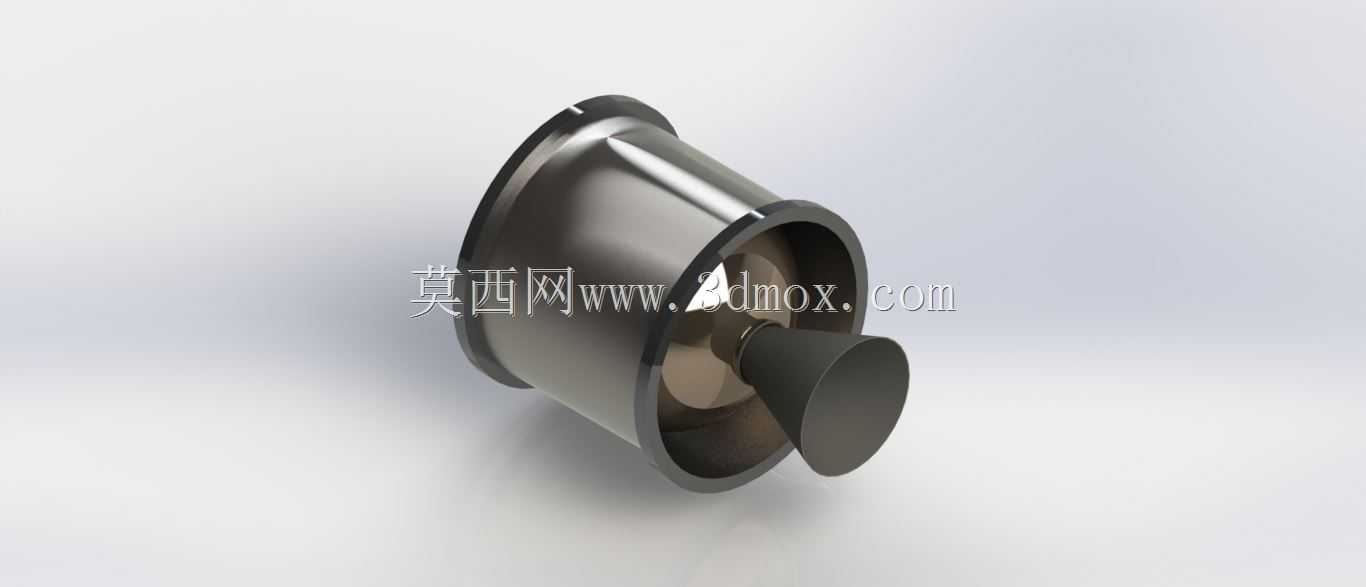

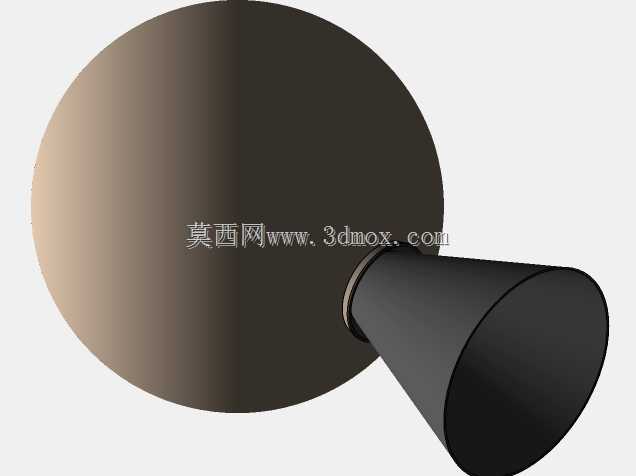

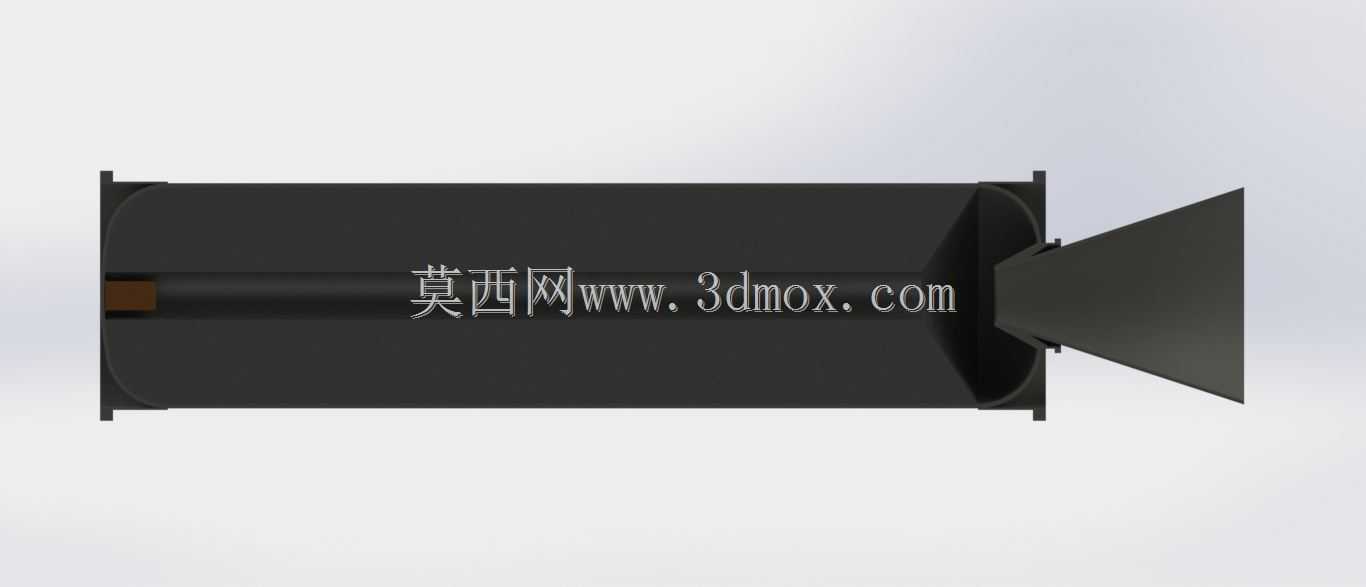

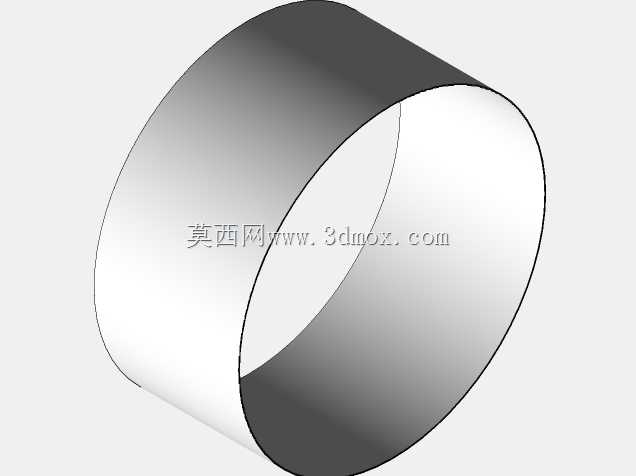

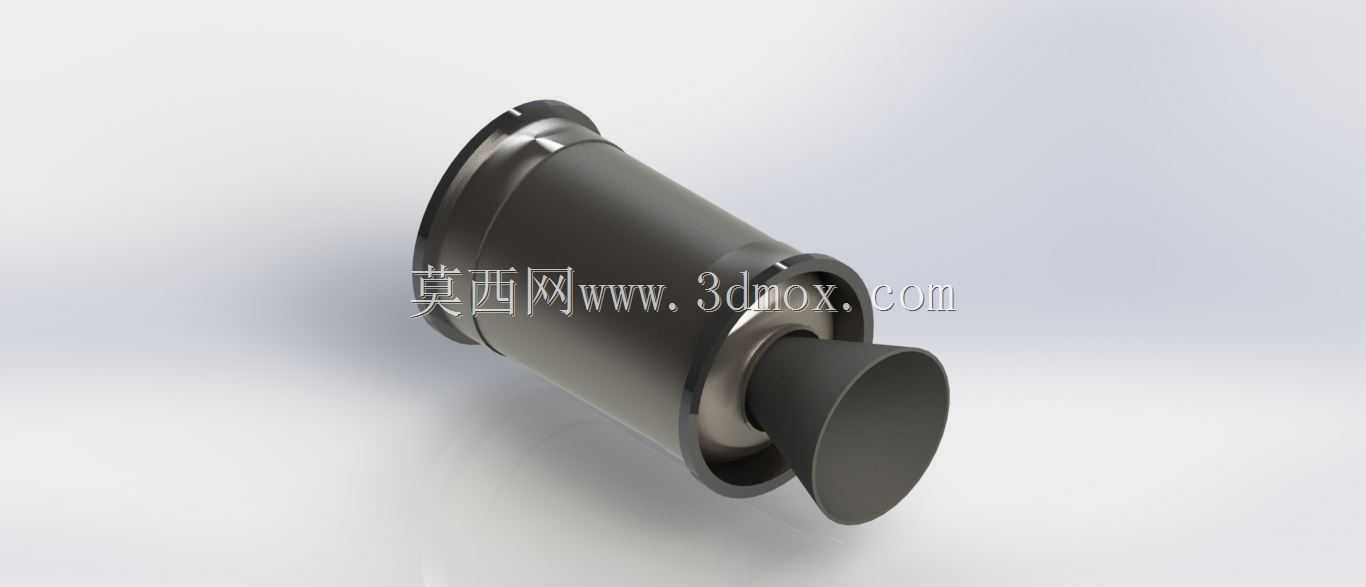

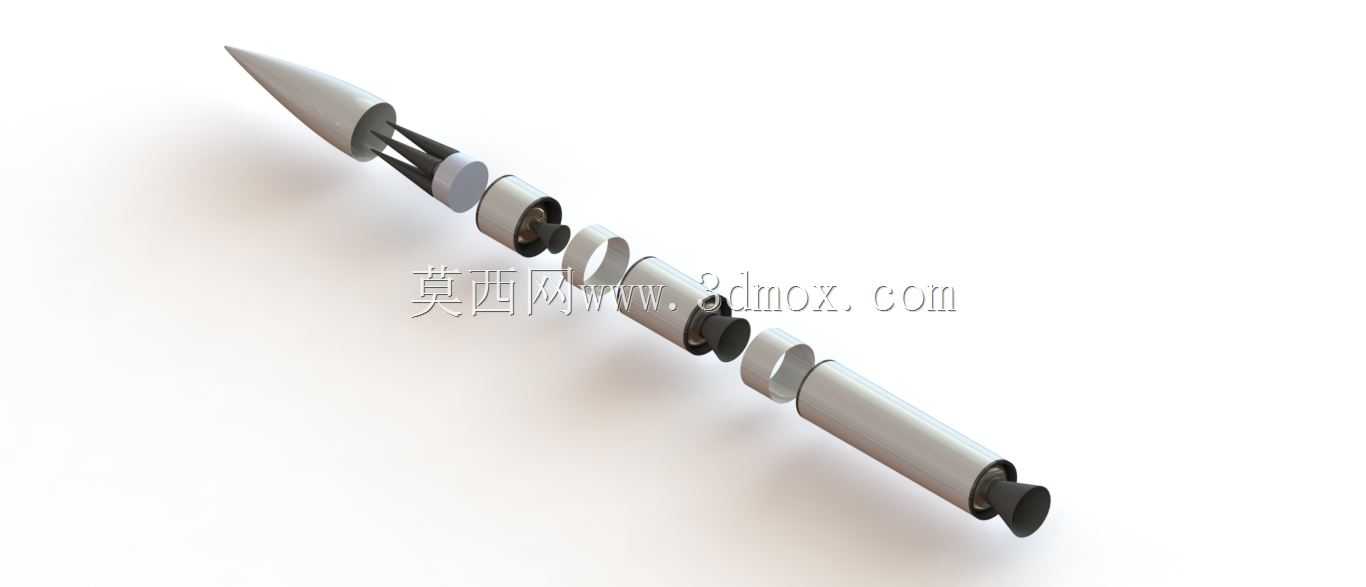

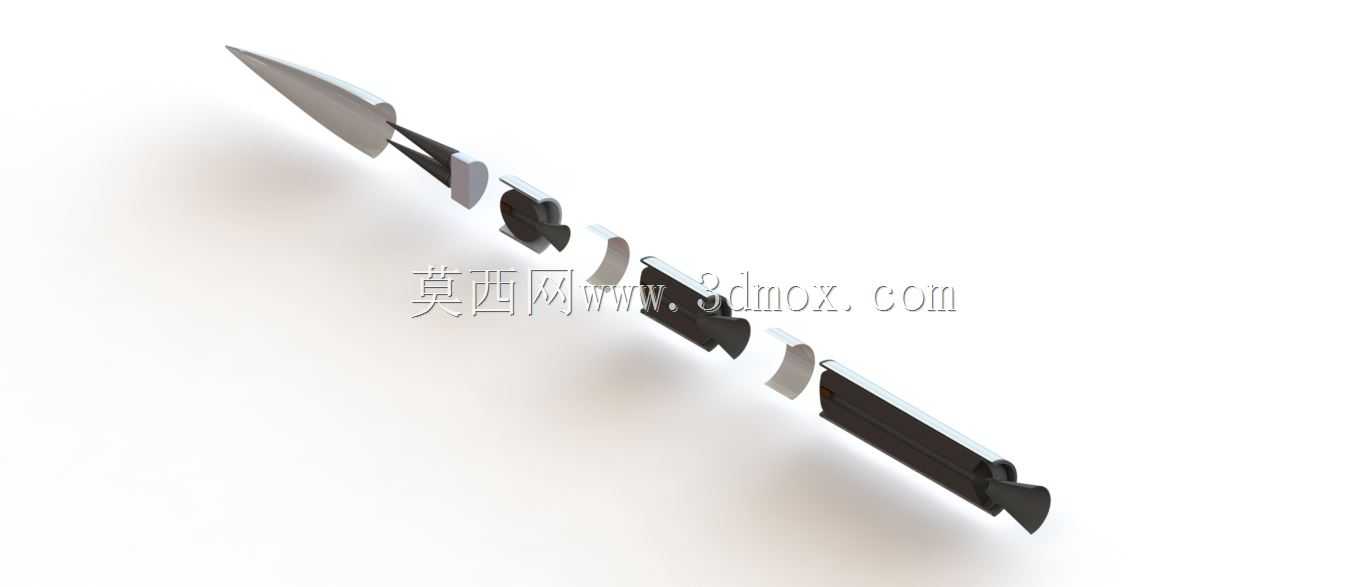

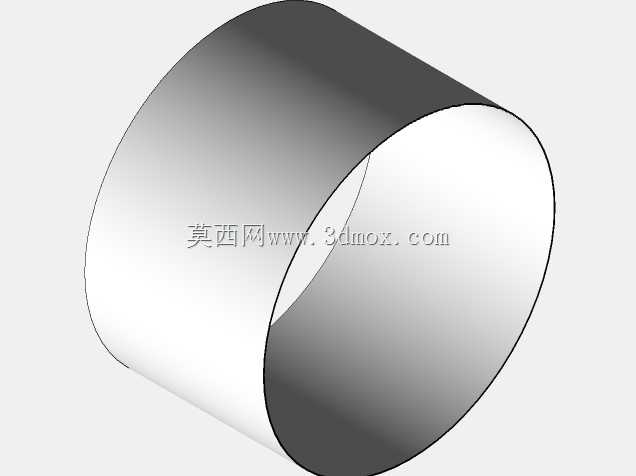

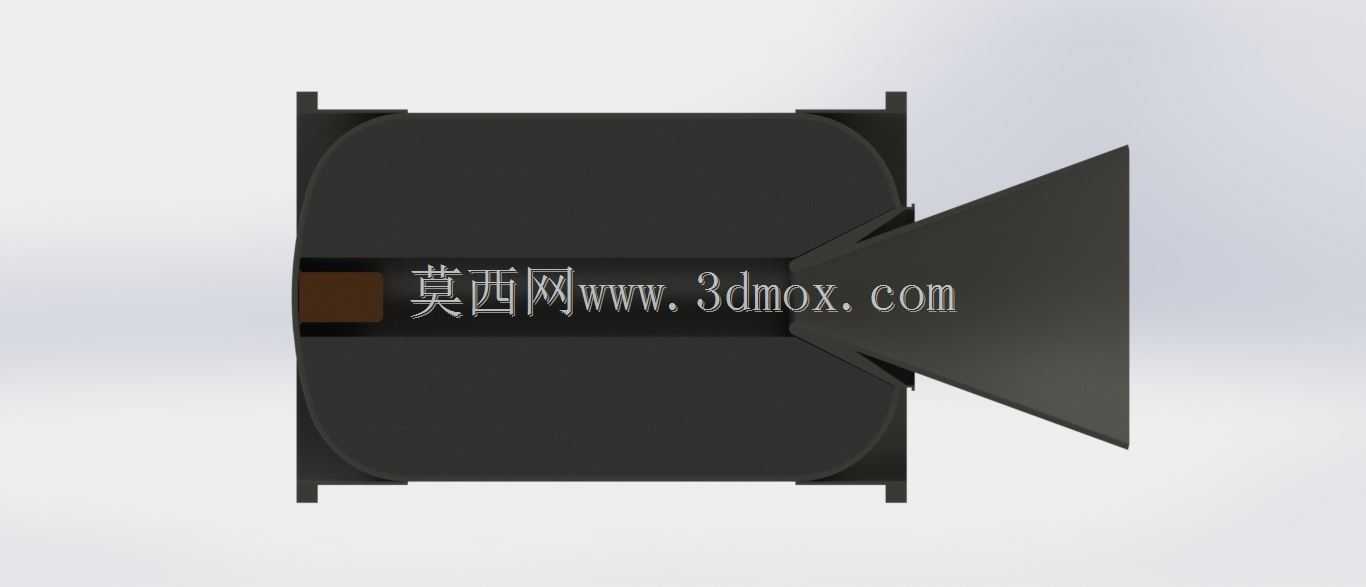

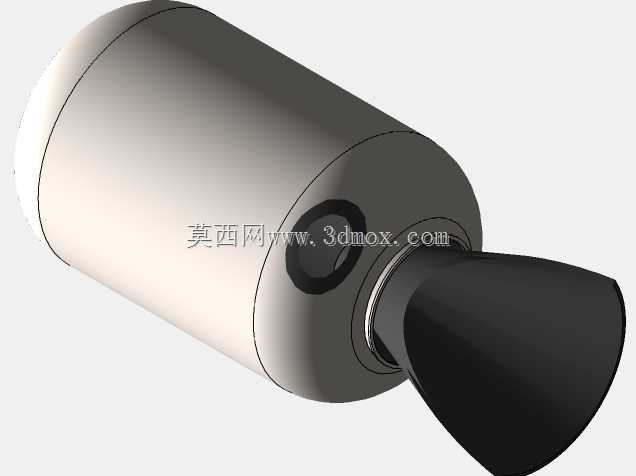

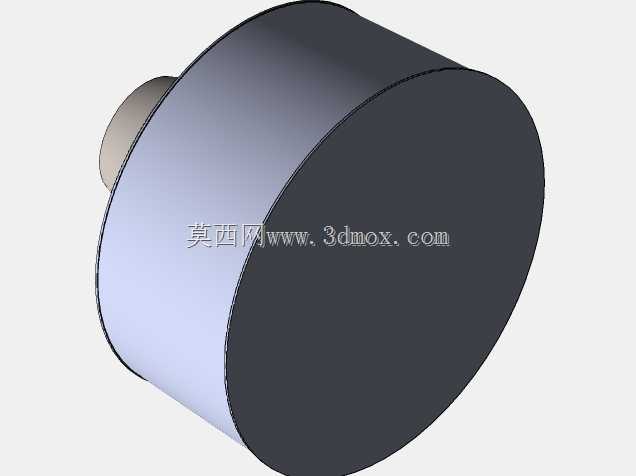

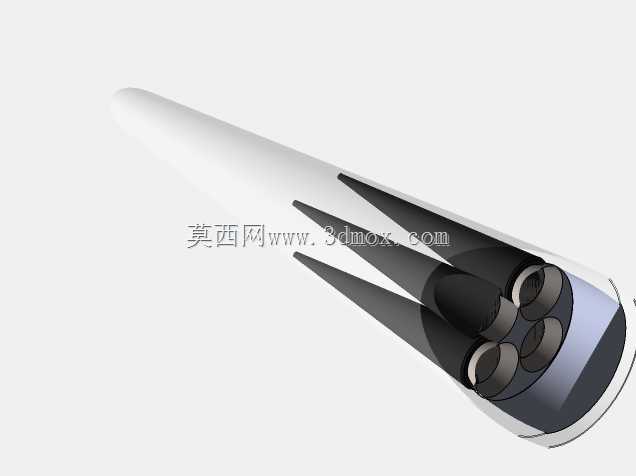

　　避免外形出现局部折角引发气流分离，弹体表面的环形分隔线对应实际舱段的对接法兰位置，每一道环筋都承担舱段连接、载荷传递的作用，弹体尾部的扩张喷管按照气动收敛扩张型面构建，喷口端面与弹体轴线保持垂直，确保推力矢量沿弹体轴向输出。在结构设计逻辑上，全弹采用分段式舱段布局，既符合制造阶段各舱段独立加工、总装阶段对接合拢的工艺要求，也便于勤务阶段对内部设备进行检测维护；各舱段的径向尺寸保持统一，外壁面连续光滑，没有突出的外置构件，能够减少高速飞行时的附加阻力与雷达反射特征。安装边界方面，弹体整体径向包络受发射筒内径约束，圆柱段外径与发射筒内壁之间预留适配间隙，头部尖锥的长度占全弹总长比例经过气动权衡，既保证减阻效果，

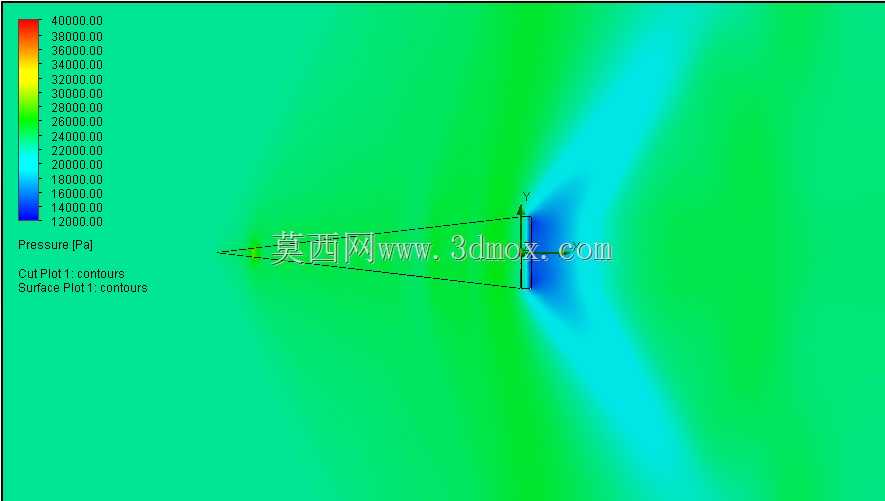

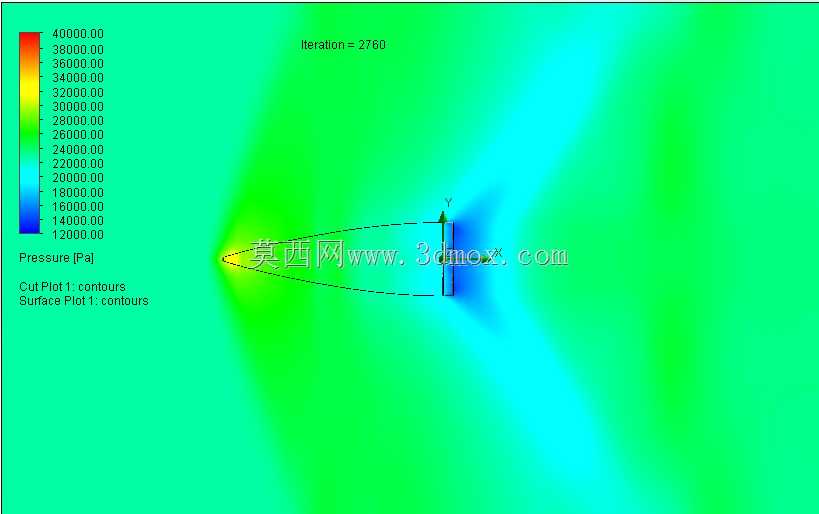

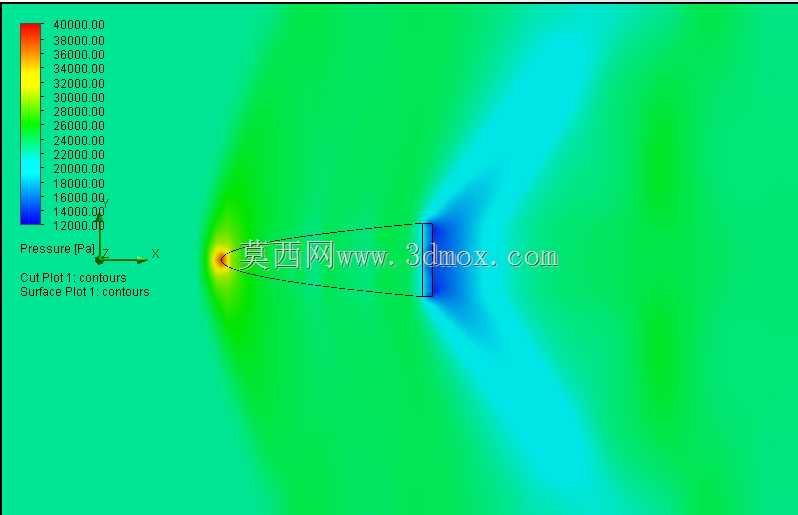

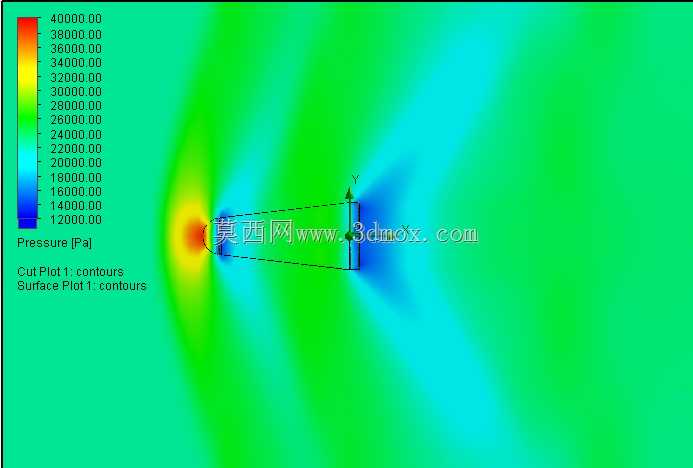

　　也避免头部过长导致内部可用空间过度压缩；尾部喷管的最大外径小于圆柱段外径，防止弹体出筒过程中喷管与筒壁发生剐蹭。弹体各对接环的位置对应内部贮箱与舱段的支撑点，轴向载荷能够沿着舱段壁面均匀传递，发射阶段承受的轴向过载可以通过对接框均匀分散到整个弹体结构，避免局部应力集中。从气动特性角度，旋成体外形在大攻角飞行时具备较好的姿态恢复能力，圆柱段的长径比设置兼顾射程需求与结构刚度，长径比过大会导致弹体弯曲刚度下降，飞行过程中容易产生弹性振动，长径比过小则会增大迎风阻力、降低射程表现，该模型的舱段划分比例贴合常规远程弹体的总体布局规律。尾部结构除主喷管外，还预留了姿态控制构件的安装空间，弹体壁面在对应伺服机构的位置预留安装接口，

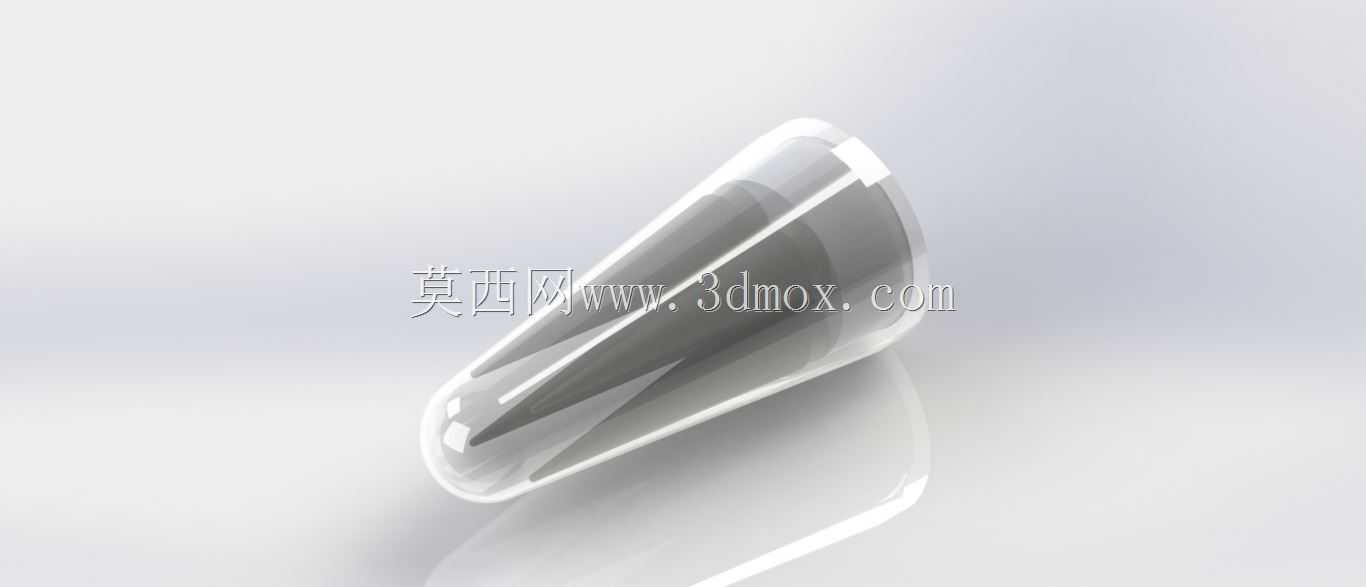

　　建模时保证各接口的轴向位置与内部设备布局匹配。对于结构设计从业者而言，该模型完整呈现了弹道类投送装备从总体外形到舱段划分的建模思路，曲面构建过程中重点处理头部锥段与圆柱段的相切过渡，保证G1连续，避免外形面出现曲率突变；环形对接结构的建模还原了实际弹体的连接形式，喷管型面的构建符合动力系统的气动型面特征，可作为航空航天领域弹体总体设计、气动外形验证、发射适配性校核的三维参考载体，也能够用于演示弹体舱段拆分、总装对接的工艺逻辑，帮助设计人员理解弹体外形与内部装载、发射约束、飞行性能之间的耦合关系。
