　　这款转接插头属于通讯链路里的小型信号转接构件，日常会出现在工业控制柜内部布线、老旧通讯设备接口适配、现场测试仪器临时接驳这类场景里。现场调试的时候，经常碰到设备端接口和现有线缆端头规格不匹配的情况，没法直接插拔对接，这类小型转接头就承担中间过渡的作用，一端卡入设备侧的对应接口槽位，另一端接入标准通讯线缆端头，不用额外改动设备本体接口，也不用重新压接整根线缆，就能快速打通信号通路。

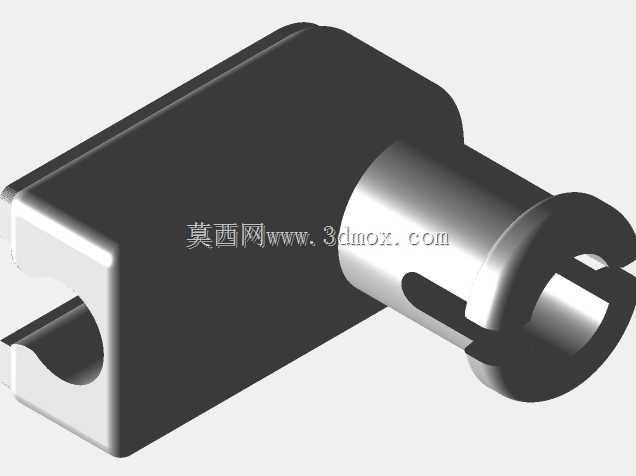

　　从结构上看，构件分成两个功能区段，一侧是方块状的基座段，基座端部开出U型开口卡槽，这个卡槽是和设备侧的卡扣位配合的，安装的时候顺着设备接口导向推入，卡槽卡在设备内部的定位凸台上，既能限制转接头周向转动，也能承受插拔时的轴向拉力，避免接头在设备振动过程中松脱。方块基座的棱边做了圆角过渡，一方面是注塑或者机加工成型的时候避免应力集中，另一方面手持插拔的时候不会刮伤操作人员手部，基座的平面侧壁可以贴设备安装面贴合，控制接头装入后整体的凸出高度，在柜内布线空间紧凑的位置，不会和相邻的线缆、线槽发生干涉。

　　另一侧是圆柱状的插合段，圆柱端头做了外翻的挡边，挡边的作用是和对接线缆接头的卡扣形成轴向限位，当对接插头插入之后，卡扣卡在挡边后侧，正常拉扯线缆的时候不会把接头脱开。圆柱段侧壁开了一道轴向通槽，这个槽是弹性让位结构，对接插头插入的时候，圆柱壁可以顺着槽产生微小的弹性形变，让内孔适度胀开，既可以让对接插针顺畅进入，又能在插合到位之后靠自身回弹抱紧对接件，保证接触件之间的贴合压力，降低接触电阻，避免信号传输过程中出现瞬断。圆柱段和方块基座衔接的位置做了台阶过渡，台阶面就是安装到位的轴向限位面，推入接头的时候台阶面贴住设备接口的端面，操作人员能明显感受到推入到位的触感，不用额外判断插入深度。

　　建模的时候首先要把控两个区段的同轴度和位置度，圆柱插合段的轴线要和方块基座的安装基准面保持平行，U型卡槽的对称中心面要和圆柱轴线重合，如果位置偏差过大，实际装配的时候就会出现卡槽卡不上定位凸台、或者对接插头插偏别劲的问题。圆柱内孔的尺寸公差要配合对接插针的外径选取，间隙过大接触不稳，间隙过小插拔阻力太大，现场操作不方便，侧壁弹性槽的宽度也要根据材料的弹性模量核算，槽宽太大抱紧力不足，槽宽太窄弹性形变余量不够，插拔的时候容易出现卡滞甚至撑裂圆柱壁。

　　安装边界方面，方块基座的外形尺寸决定了设备面板上需要预留的开孔大小，基座装入设备之后，圆柱段向外伸出的长度要提前核算，要保证对接线缆插头插合之后，整段接头加上线缆弯折半径所占的空间，不会超出柜内的布线层间距，U型卡槽的开口宽度要和设备侧定位凸台的厚度匹配，卡槽的深度要保证卡合之后有足够的接触面积，承受日常运维过程中多次插拔的磨损。这类接头虽然体量小，但是在通讯链路里是保证信号稳定的关键小件，结构上每一处卡槽、让位槽、限位挡边的设计，都是围绕现场快速装配、抗振动防松、长期可靠接触这些实际使用需求来的，建模过程中把这些配合关系还原到位，后续做装配校验、3D打印样件验证或者小批量加工的时候，就能直接对接生产，不用反复修改结构。
