通讯设备多孔异形安装承载托板

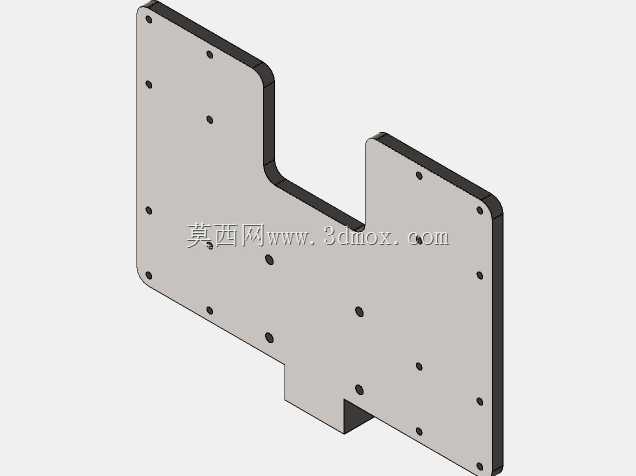

　　在通讯终端、桌面测试治具以及小型消费电子组装工位里，这类异形平板件常被用作底层承载基板，用来承托6s类通讯产品的功能测试模组、定位夹具或者外接转接模块。它不是通用矩形垫板，整体轮廓按照设备内部避让空间做了切角与凹口处理，左侧为高立边、右侧为矮立边，中间开出U型避让槽，底部还预留了凸型卡位结构，能够直接卡入配套治具的限位槽内，不需要额外加装侧边挡块就可以完成初步定位。

　　从结构设计逻辑来看，这块托板采用等厚薄板加工，边缘全部做了小圆角过渡，既避免钣金或机加工后锐边划伤操作人员，也消除了尖角处的应力集中，在频繁装夹、反复取放产品的使用场景下，板件边缘不容易出现磕碰崩缺。板面上分布的二十余个通孔全部按照安装点位排布，不同孔径对应不同的锁附需求：部分孔位用来穿装沉头螺钉，将托板固定在测试台机架或者设备底壳上；部分孔位用来安装上方的定位销、支撑柱、压块或者传感器支架；还有部分小孔作为走线孔或者减重孔，让铺设在板面上的通讯测试线材可以从板面直接穿到下方，避免线材在产品承托面堆叠干涉。

　　实际布局时，左侧高区的孔组用来安装竖向限位挡条，对应通讯产品侧边的定位基准，保证产品每次放置都能对齐测试探针；右侧矮区的孔组用来布置柔性压头或者转接PCB的固定柱，中间凹口刚好避让产品突出的接口、按键或者外接排线，装件和取件时不需要强行掰动部件，降低测试过程中产品外壳被刮花的概率。底部的凸台结构和机架上的凹槽做间隙配合，装配时先将凸台滑入槽内完成预定位，再锁付侧边固定螺钉，后续维护拆卸时松开螺钉就可以将整块托板抽出，更换不同产品对应的托板工装不需要拆解整个测试台架，换型效率远高于整块固定式台面。

　　安装边界方面，这块托板的整体占用空间按照小型桌面测试设备的内部仓尺寸设计，高边高度适配仓体内侧壁的限位台阶，矮边高度留出上方操作空间，方便操作人员徒手取放产品；板厚选取兼顾刚性与轻量化，在承受上方夹具下压作用力时不会出现明显挠曲，长期使用后平面度可以保持在测试要求的公差范围内，不会因为板面变形导致测试探针接触不良。板面的孔位间距统一参照标准治具孔距规划，兼容常用的铝型材支撑柱、快拆压块的安装规格，工程师在做衍生工位设计时，不需要重新打孔就可以直接复用现有标准紧固件，缩短工装开发周期。

　　在实际产线应用中，这类托板既可以作为通讯产品功能测试工位的承载平台，也可以改装成手工组装工位的物料定位板，或者嵌入小型自动化设备的分度盘工位作为产品载板，异形轮廓在有限的设备空间内最大化利用了安装区域，同时所有边角、缺口都对应明确的避让对象，没有多余的冗余结构，加工时无论是采用铝板CNC铣削、钢板钣金折弯还是绝缘板材雕刻，都可以直接按照轮廓路径一次加工成型，工艺适配性很强。
