船舶螺旋桨长轴传动总成结构设计

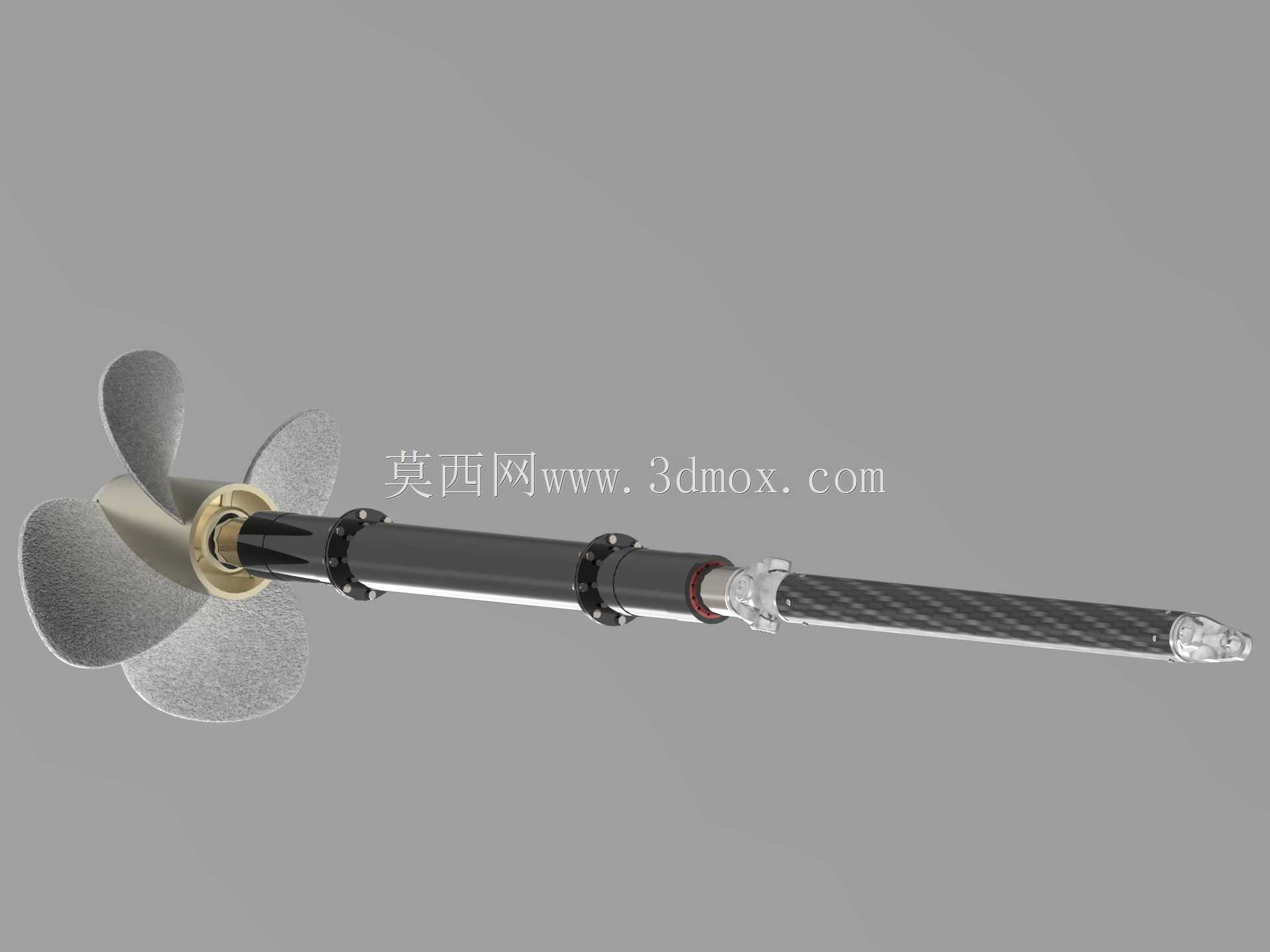

　　这套轴系总成面向内河小型作业船、近海休闲艇以及工程辅助艇的动力传递场景，核心作用是把机舱内主机输出的扭矩，穿过船体艉部舱壁，平稳传递到船体外的螺旋桨，同时承担螺旋桨旋转产生的轴向推力，将推力反向传递给船体，推动船舶完成前进、拖带、转向调速等航行动作。在实船布置里，这类长轴传动方案多用于主机安装位置距离船艉较远的中小型船体，相比舷外机直连方案，它可以把动力单元布置在船舱中部，平衡整船配重，同时降低机舱噪音向驾乘区域传递，也方便运维人员在舱内完成离合器、联轴器端的日常检修。

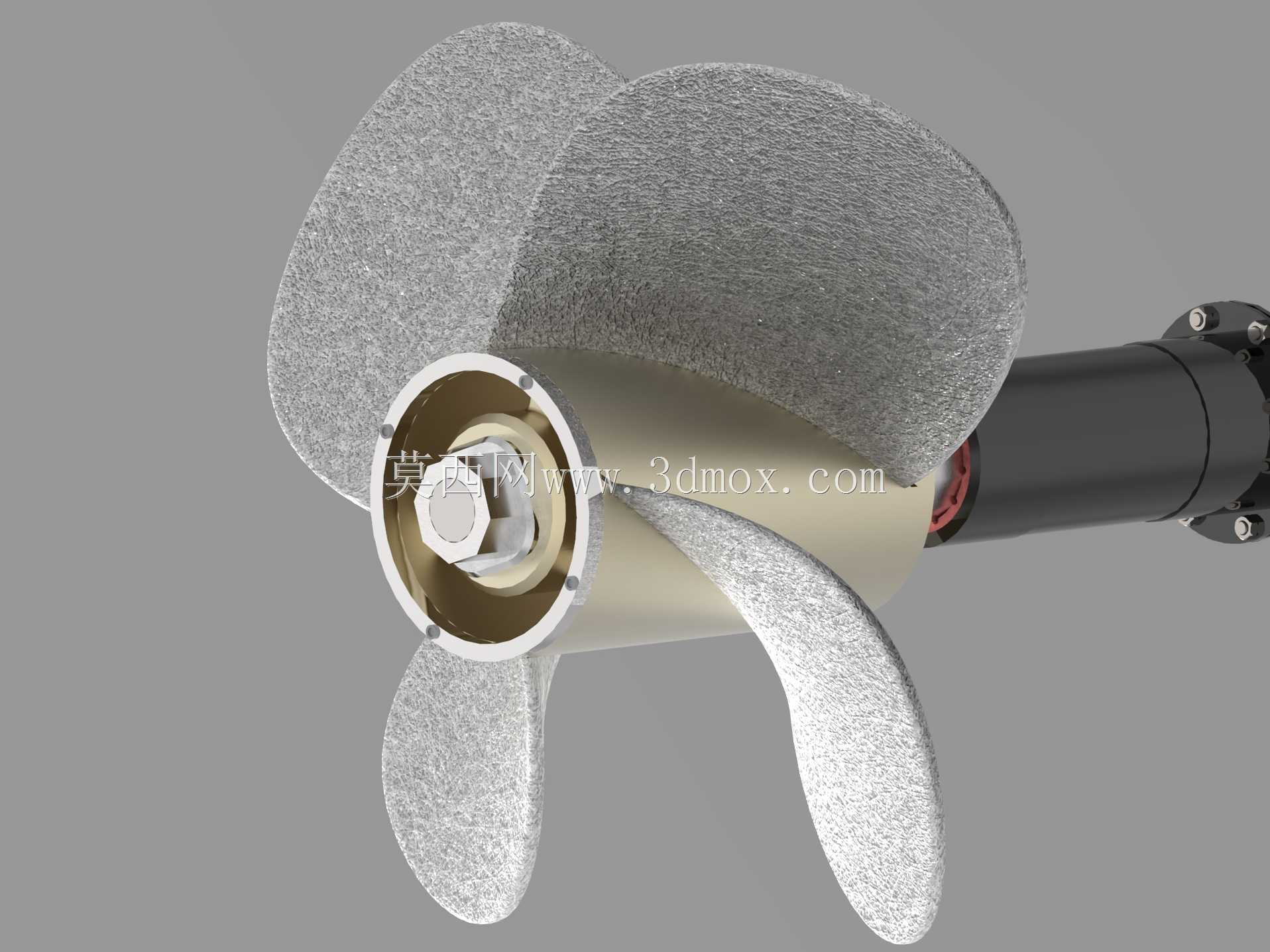

　　从结构组成来看，总成最外端配置三叶螺旋桨，桨叶采用大侧斜曲面叶型，曲面曲率兼顾低航速下的推力效率与空化抑制，桨毂通过锥面配合与轴端定位，搭配锁紧螺母完成轴向锁止，保证大扭矩传递下桨叶不出现周向打滑。紧邻桨毂的位置设置艉轴密封与支承座，这一部分是穿舱轴系的设计关键：一方面要通过耐磨轴套承载长轴旋转时的径向载荷，限制轴端在水流冲击下的径向跳动，避免桨叶旋转时与船体外板发生剐蹭；另一方面密封组件要在轴持续转动的状态下，阻断船外河水、海水沿轴间隙灌入船舱，同时防止舱内的润滑油脂向外泄漏污染水域，密封位通常采用多道唇形密封叠加的结构，相邻密封腔预留润滑脂填充空间，抵消船体运行时的微小形变错位。

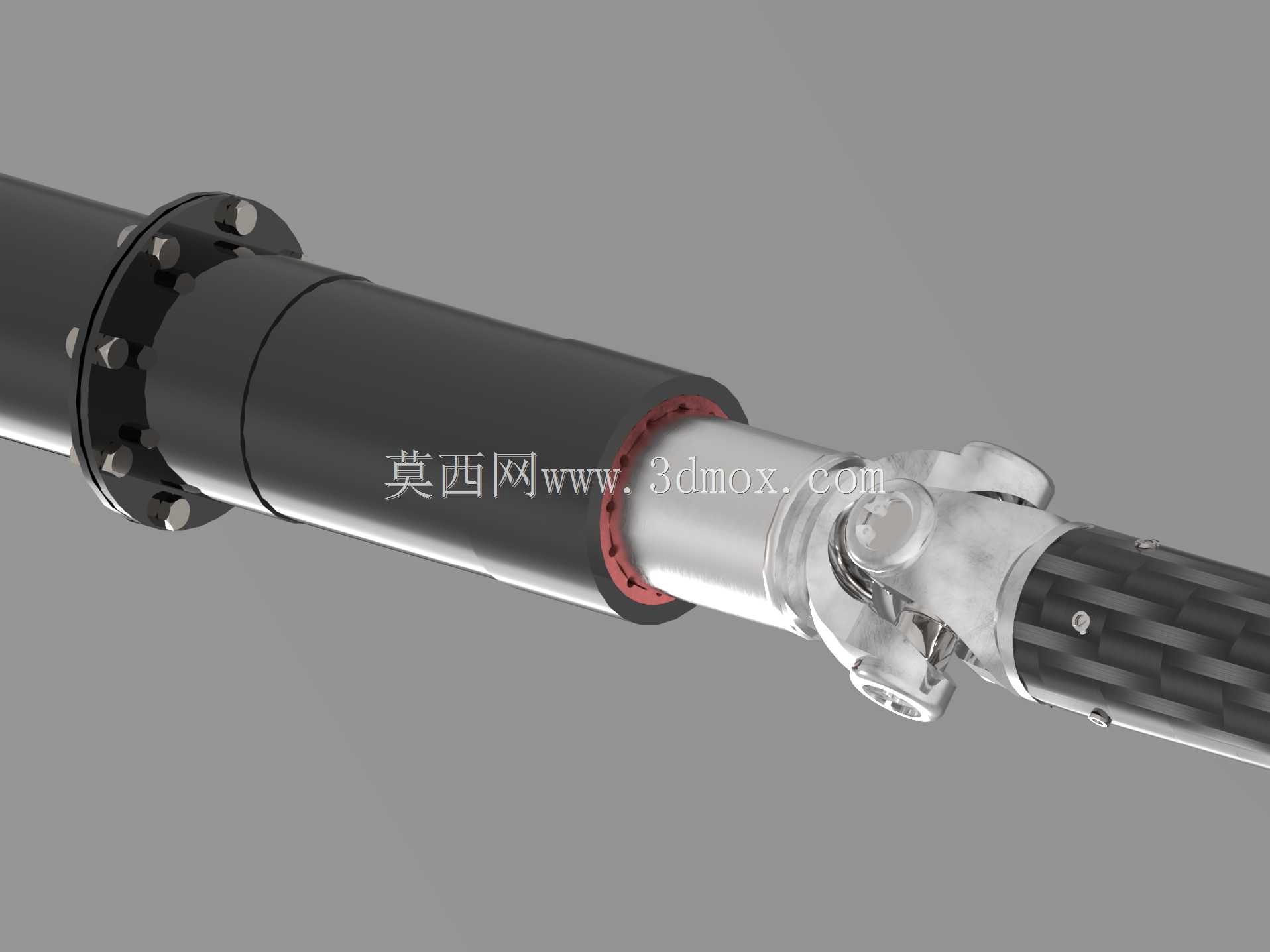

　　长轴主体采用分段式设计思路，而非整根一体长轴：多段轴管之间通过法兰联轴器对接，联轴器周向布置高强度锁紧螺栓，配合止口定位保证各段轴的同轴度，分段结构首先解决了大长度轴件的加工难题——整根数米长的细长轴在车削加工时极易受自重影响产生弯曲挠度，分段后每段轴的长径比控制在合理加工区间，很容易保证轴颈的圆度与表面粗糙度；其次分段结构也适配船体的舱室布局，轴系穿过多个舱壁时，可以在每道舱壁位置设置中间支承轴承，轴承座固定在船体加强肋板上，为长轴提供多点径向支撑，把长轴的临界转速提升到主机额定工作转速以上，彻底规避运行时的共振风险。轴身靠近机舱的一端设置弹性联轴器，用来对接主机或者齿轮箱的输出端，弹性元件可以补偿主机安装时的微小同轴度误差，吸收动力输出时的扭转振动，避免柴油机燃烧做功的冲击扭矩直接刚性传递到螺旋桨，降低轴系交变应力，也减少齿轮箱打齿、轴段疲劳断裂的隐患。

　　做三维结构设计时，首先要敲定的安装边界是轴系的总长度与穿舱点位：需要对照船体的型线图，确认从机舱动力输出法兰到船艉螺旋桨安装位的轴向距离，同时核对每一道舱壁的开孔坐标，保证轴中心线处于设计的纵倾角度，和主机输出轴线保持对齐；螺旋桨端需要预留足够的旋转间隙，桨叶叶尖距离船底外板、舵板的间隙要满足规范要求，避免航行时泥沙堆积或者船体轻微变形引发干涉。轴径的选取要匹配主机的额定输出扭矩，同时校核螺旋桨被渔网、漂浮杂物卡住时的冲击载荷，在轴上对应剪切安全位设计合理的应力薄弱环节，出现极端卡滞时优先剪断安全截面，保护主机曲轴与齿轮箱不被损坏。支承轴承的间距要按照细长轴的挠度计算结果排布，避免跨距过大导致轴中段挠度过大，或是跨距过小增加不必要的摩擦损耗。密封座的安装法兰要和船艉柱的焊接基座匹配，法兰面预留密封垫安装槽，保证穿舱位置的水密性能。整套模型把桨叶、轴段、联轴器、支承座、密封件的装配关系完整还原，结构工程师可以直接在此基础上校核轴系对中流程，施工人员也能参照装配顺序完成船台阶段的轴系穿舱、找正与固定作业。
