水井屏幕锯切机设备结构设计

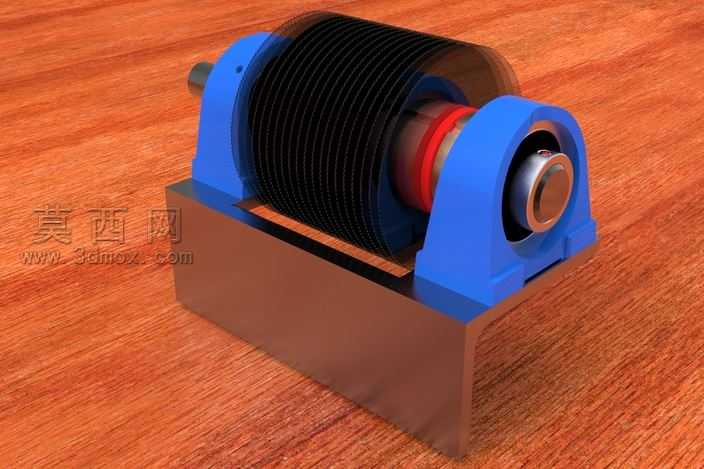

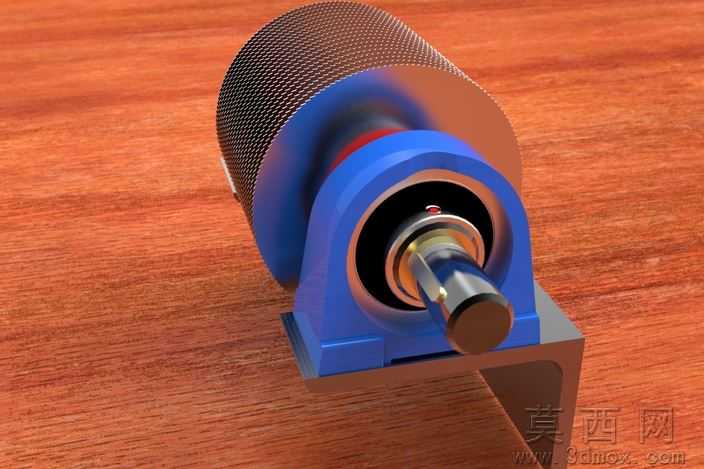

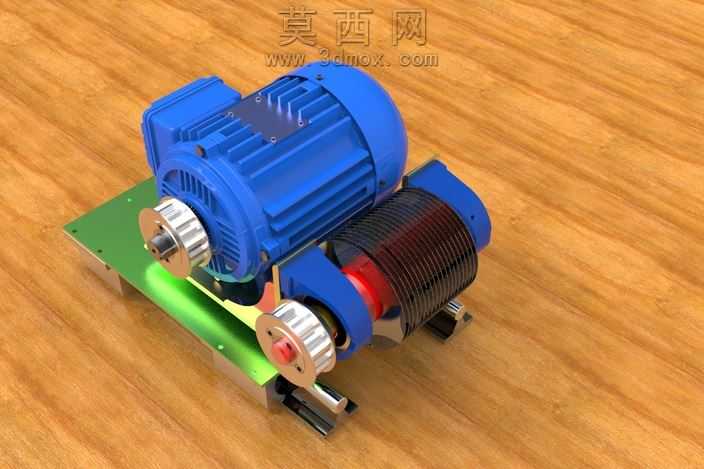

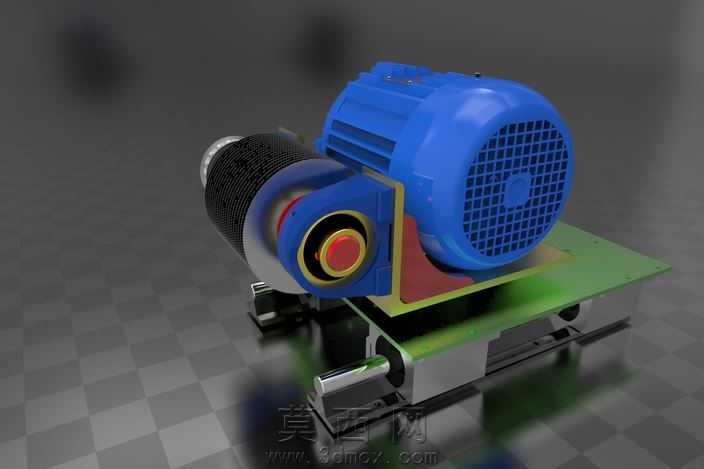

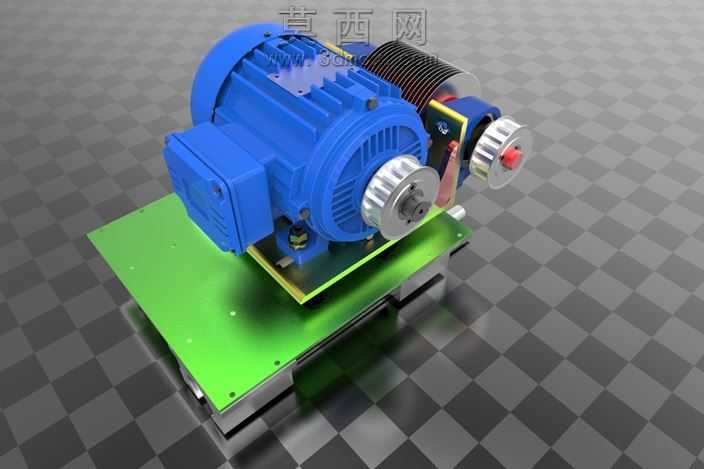

本作品为水井屏幕锯切机的三维结构设计，整体采用SolidWorks完成全参数化建模，通过真实渲染还原设备的实际装配形态与运行逻辑。建模过程中首先搭建设备的基准安装平台，以绿色阳极氧化质感的安装板作为整机承载基座，对基座上的安装孔位、定位槽、支撑脚结构进行1:1比例还原，保证各部件装配的公差匹配度符合实际机械加工要求。动力核心采用三相异步电动机结构建模，对电机外壳的散热筋、接线盒、端盖固定螺栓、输出轴轴伸等细节进行精细化绘制，赋予电机外壳蓝色工业烤漆材质，金属部件赋予磨砂镀锌质感，还原工业电机的真实外观表现。传动部分采用带传动与齿轮传动结合的结构，对带轮的轮槽、同步带的齿形、传动齿轮的齿廓、轴承的内外圈与滚动体都进行了实体建模，清晰展示动力从电机输出到锯切执行端的传递路径，各传动部件之间的装配间隙、同轴度要求都在建模中进行了约束验证，避免出现结构干涉问题。锯切执行端设计有可调节的锯头进给结构，对锯片夹持座、进给导轨、调节手轮、定位挡块等部件进行了完整建模，可直观展示锯头向水井井壁方向进给、完成屏幕管道切割的作业动作逻辑。整机的紧固件、连接件都采用标准件库调用建模，螺栓、螺母、垫圈的规格都符合机械设计标准，各部件的装配层级清晰，可直接生成爆炸视图用于装配指导。渲染阶段采用工业场景常用的灰白格地面作为背景，添加柔和的环境光与定向补光，突出金属部件的反光质感与塑料部件的哑光质感，让整体模型的视觉表现更贴近真实设备的出厂状态，可用于设备方案展示、结构教学、装配培训等场景。
