滑轮传动轴组合装配结构设计

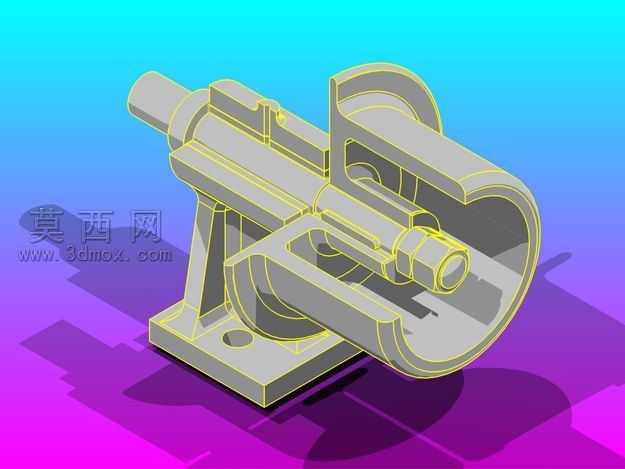

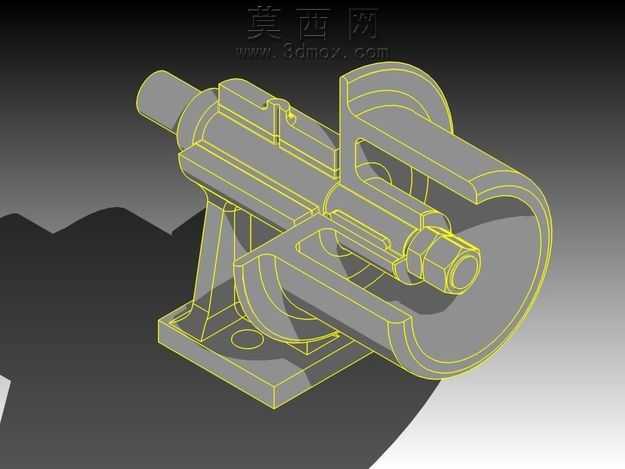

本作品为滑轮与传动轴集成装配结构的三维建模设计，整体采用参数化建模思路完成全结构搭建，建模过程中优先保证各部件装配公差的合理性，对轴类零件的同轴度、滑轮与轴的配合间隙、支撑座与轴的安装定位尺寸都做了精准约束，确保虚拟装配下无干涉、无错位问题。建模阶段先完成核心传动轴的特征绘制，依次绘制轴肩、键槽、安装定位轴段等结构，保证各轴段直径、长度参数符合传动载荷的受力需求，再围绕传动轴搭建滑轮结构，滑轮的轮槽、轮毂、辐板部分均按照传动导向的受力逻辑设计，轮槽弧度匹配常规传动缆绳的尺寸规格，轮毂部分预留与传动轴配合的安装孔位，同时设计了对应的键连接结构来传递扭矩。支撑底座部分采用带安装孔的板式支座搭配立式支撑臂的结构，支撑臂上开设与传动轴匹配的轴承安装位，建模时对支撑臂的壁厚、底座安装孔的位置、支座的加强筋结构都做了优化，既保证整体结构的刚性，又避免不必要的材料冗余。渲染阶段采用渐变蓝紫背景突出主体结构，对金属部件赋予哑光钢材质感，通过线框高亮叠加的方式清晰展示各部件的轮廓边界与装配关系，材质参数调整上兼顾金属的哑光质感与结构边线的辨识度，让整体装配结构的层级关系一目了然。设计过程中充分考虑了该组件的实际应用场景，整体结构兼顾传动稳定性、安装便捷性与维护便利性，各部件均可单独拆分加工，装配逻辑符合常规机械传动组件的装拆流程，轴端的定位结构、滑轮的轴向限位结构、支撑座的固定结构都做了对应的细节设计，确保该组件在实际应用中可稳定传递扭矩、完成滑轮导向传动的功能，同时建模过程中所有特征均保留参数化编辑属性，可根据实际使用需求快速调整轴径、滑轮尺寸、支座规格等参数，适配不同的传动载荷与安装空间要求。
