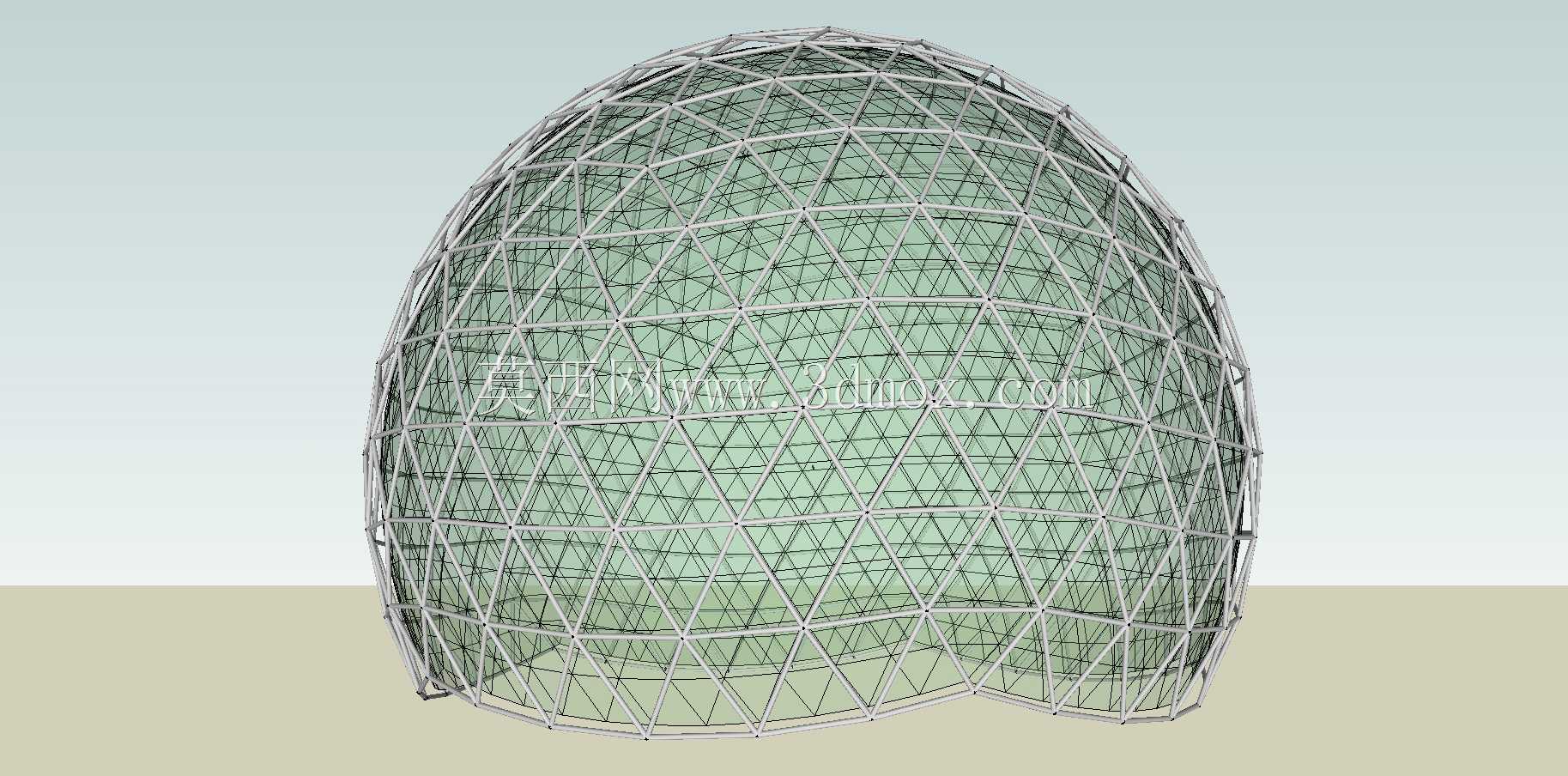

三角网格蛋形空间穹顶结构设计

　　这类三角网格蛋形穹顶结构，常应用于小型公共展陈空间、户外临时装置、文旅景观构筑物以及小型科普场馆的外围护结构搭建，区别于常规球面穹顶的对称构型，蛋形曲面的纵向曲率连续变化，靠近底部的曲率收窄更适配小范围场地的安装边界，顶部曲率平缓可减少顶部积雪、积灰的留存荷载，整体落地轮廓可根据场地条件调整为类圆形或带切边的形态，适配不同硬质铺装场地的预埋固定需求。从结构受力逻辑来看，整体采用三角形空间网格作为主受力体系，每根杆件的节点均采用铰接或半刚性连接，三角形单元的几何不变性可将外部风荷载、屋面荷载均匀分散至每根杆件，避免局部杆件出现应力集中的问题，相较于传统肋环形穹顶，三角网格的杆件规格统一度更高，可减少现场加工的杆件种类，

　　降低安装阶段的物料管理难度。网格内侧配套的半透明围护层，可采用聚碳酸酯板或者夹胶安全玻璃，通过卡扣件固定在网格杆件的预留安装槽内，围护层与杆件之间预留3到5毫米的伸缩间隙，适配温度变化带来的材料形变，同时可在杆件空腔内预留照明线路的穿线空间，无需额外布设明装线管，保证结构内侧的视觉整洁度。设计阶段需先确定整体的纵向控制轮廓线，以长轴为竖向基准，通过分段贝塞尔曲线拟合蛋形曲面的外轮廓，再将曲面展开为平面网格进行三角单元划分，划分过程中需控制每个三角形单元的边长偏差不超过5%，避免出现杆件长度差异过大导致的安装错配，同时要校核底部支座位置的杆件夹角，保证支座反力可垂直传递至下部基础，减少水平推力对基础预埋件的侧向荷载。实际应用中，

　　这类穹顶的落地直径可控制在6米到12米区间，整体高度根据蛋形比例控制在直径的1.2到1.5倍，底部支座可采用预制混凝土预埋件或者化学锚栓固定在现有硬质场地上，无需大规模开挖基础，适配临时搭建场景的快速拆装需求。杆件截面可根据跨度选择圆钢管或者铝合金型材，铝合金型材的自重更轻，适合需要反复拆装的巡展类场景，钢管结构的刚度更高，适合永久固定的景观构筑物。网格节点处采用定制的球形节点或者盘式节点，每根杆件通过螺栓与节点固定，安装时可从底部支座开始逐圈向上拼装，每拼装一圈就校核一次整体圆度与竖向垂直度，避免累积误差导致顶部收口位置无法闭合。围护层的分格完全匹配三角网格单元，每块面板均为三角形裁切，安装时从底部向上逐块铺设，

　　板块之间的密封胶缝需连续均匀，保证整体结构的防水性能，同时可在底部位置预留1到2个单元作为检修门，门体框架与周边网格杆件做等强连接，不破坏整体结构的受力连续性。这类结构的风荷载体型系数需根据曲面不同位置分段取值，迎风面的网格杆件可适当增加壁厚，抵抗正向风压力，背风面需校核杆件的风吸荷载，避免围护层被负压掀起，积雪荷载较大的区域可适当加密顶部区域的网格密度，缩小顶部单元的面板尺寸，提升局部承载能力。相较于常规的矩形空间构筑物，这类蛋形穹顶的内部无立柱遮挡，空间利用率更高，曲面形态的声学扩散效果更好，内部举办小型活动时无需额外做声学处理即可获得较均匀的声场效果，半透明围护层可实现自然采光，白天内部无需额外开启人工照明，降低运营阶段的能耗。设计建模过程中需注意曲面的连续性，避免出现局部曲率突变导致的网格扭曲，所有杆件的下料长度需考虑节点连接的插入深度，避免现场安装时出现杆件过长或过短的问题，同时要预留安装调节余量，每个节点处的螺栓连接可预留一定的调节间隙，抵消加工与安装阶段的尺寸误差。
