索波特科曼奇快装式环形卡扣连接结构

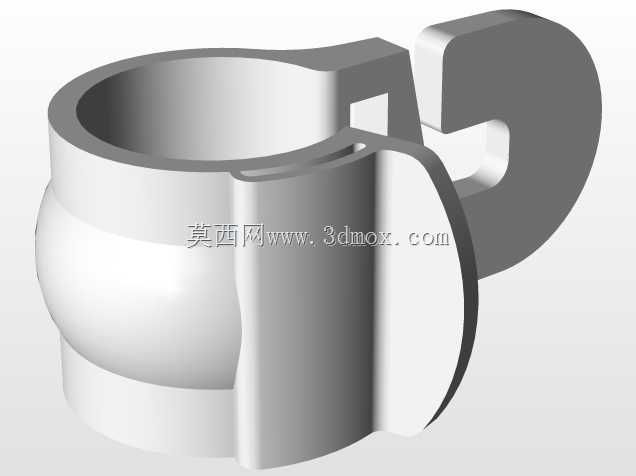

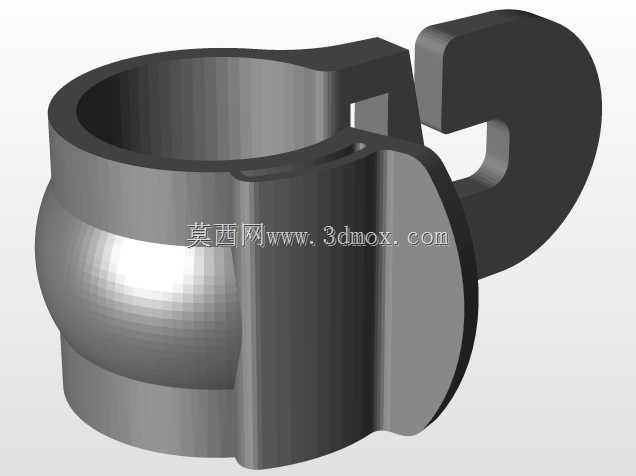

　　这款环形卡扣结构最初的设计出发点，是解决通讯户外架设场景中，杆状通讯配件快速装拆、反复调整位置的实际需求，在户外基站布线、临时通讯点位搭建、便携通讯设备外设挂载的场景里，作业人员往往没有充裕的时间拧动多组螺栓完成固定，也很难在高空、狭窄作业空间里操作复杂的锁紧机构，因此这类单侧带挂钩式锁止结构的卡扣，刚好适配单人单手操作的作业要求。从结构功能上看，主体的环形段是核心的包容结构，内侧做了微弧过渡的鼓型接触面，不是直筒式的光滑内壁，这种设计有两个实际作用：一是当被固定的杆件外径存在小幅公差波动时，鼓型的弧面可以通过自身的微量形变补偿尺寸差，避免直筒结构因为杆件尺寸稍大就无法卡入、尺寸稍小就锁紧后松动的问题；

　　二是弧面接触可以在锁紧后形成两道环形的接触线，相比整面接触的结构，接触压强更高，防滑锁紧的效果更好，哪怕杆面有轻微的污渍、氧化层，也能保证足够的静摩擦力，不会因为户外风载、设备自重出现滑移。侧边的挂钩式锁止段，是整个结构实现快装的核心，和传统抱箍需要两端穿螺栓拧紧的结构不同，这个挂钩在安装时只需要先将环形段套在杆件上，把挂钩对准相邻构件的挂接位卡入，再通过环形段自身的弹性形变张紧后卡入锁止位，全程不需要额外的紧固件，也不需要工具，整个装拆过程只需要数秒。设计时特意将挂钩的过渡圆角做了加大处理，避免尖角在反复装拆过程中出现应力集中导致断裂，毕竟户外通讯设备的挂载件往往需要经历多次调整位置、拆装维护的工况，

　　应力集中位置的疲劳断裂是这类结构最常见的失效形式，加大圆角后可以让锁止过程中的应力沿着挂钩的弧形轮廓均匀分散，不会在拐角位置出现应力峰值。从安装边界来看，环形段的内径是匹配对应规格通讯杆件的标准外径设计，安装时不需要在杆件上做额外的打孔、攻丝加工，不会破坏杆件本身的结构强度，也不会影响杆件内部走的通讯线缆；整个卡扣的轴向宽度控制得比较窄，在多件并排安装的时候不会占用过多的杆体空间，哪怕是密集挂载小型通讯天线、信号放大器这类外设，也能灵活排布安装位置。挂钩的开口尺寸做了限位设计，刚好能卡入对应厚度的安装挂耳，挂入后横向的窜动间隙控制在很小的范围，避免大风天气下卡扣带着挂载设备出现横向晃动，长期晃动会导致连接位磨损、

　　信号传输稳定性受影响。结构的壁厚设计也做了针对性的优化，环形段的壁厚保持均匀，既保证足够的结构强度承受挂载设备的重量，也保留了适度的弹性，让安装时的卡入操作不需要太大的按压力，作业人员戴着手套也能顺利操作；挂钩位置的壁厚比环形段稍厚，因为这个位置是锁止的受力点，挂载设备的所有载荷最终都会传递到挂钩的锁止接触面上，稍厚的壁厚可以提升这个位置的抗变形能力，避免长期承重后挂钩开口变大出现松脱。在实际应用中，这类结构除了通讯杆的外设挂载，也可以用在同尺寸规格的管状构件快速连接场景，比如临时展架的杆件拼接、户外管线的快速固定，只要是需要无工具快装、反复拆装的管状连接场景，这个结构的设计思路都有参考价值。建模过程中对各个过渡位置的圆角、拔模角度都做了适配，不管是采用机加工还是注塑工艺生产，都不需要做额外的结构调整，内壁的鼓型弧面和外壁的轮廓保持等壁厚，注塑生产时不会出现壁厚不均导致的缩痕、变形问题，挂钩位置的锁止面做了微小的倒扣角度，卡入后不会因为轻微的振动就自行脱开，拆卸时只需要施加很小的力扳动挂钩就能解锁，不会出现锁死拆不下来的情况。
