圣诞树造型蜡烛成型注塑模具结构

　　这套模具结构针对节日类异形蜡烛的批量成型需求开发，核心解决圣诞树造型蜡烛曲面多、脱模难度大、成型后表面纹理一致性差的行业痛点。从实际生产场景来看，这类模具主要适配小型立式注塑成型设备，多用于工艺蜡烛生产车间的小批量定制化订单，也可兼容石蜡低压浇注工艺，适配节日礼品、家居装饰类蜡烛的量产需求。

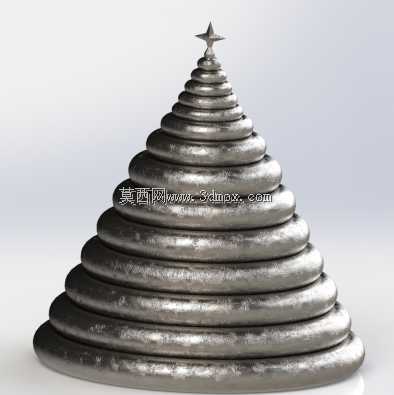

　　从功能特性上看，模具型腔采用整体式螺旋曲面加工，对应圣诞树逐层收窄的锥状轮廓，每一层凸起的圆弧棱边都做了0.15mm的圆角过渡，避免成型后蜡烛棱边出现毛边或缺料，同时也能降低脱模时的结构阻力。模具的进胶点设置在型腔底部的中心位置，采用点浇口结构，浇口残留痕迹直径控制在0.8mm以内，成型后仅需简单修剪即可隐藏在蜡烛底部的安装平面内，不会破坏圣诞树造型的整体外观。

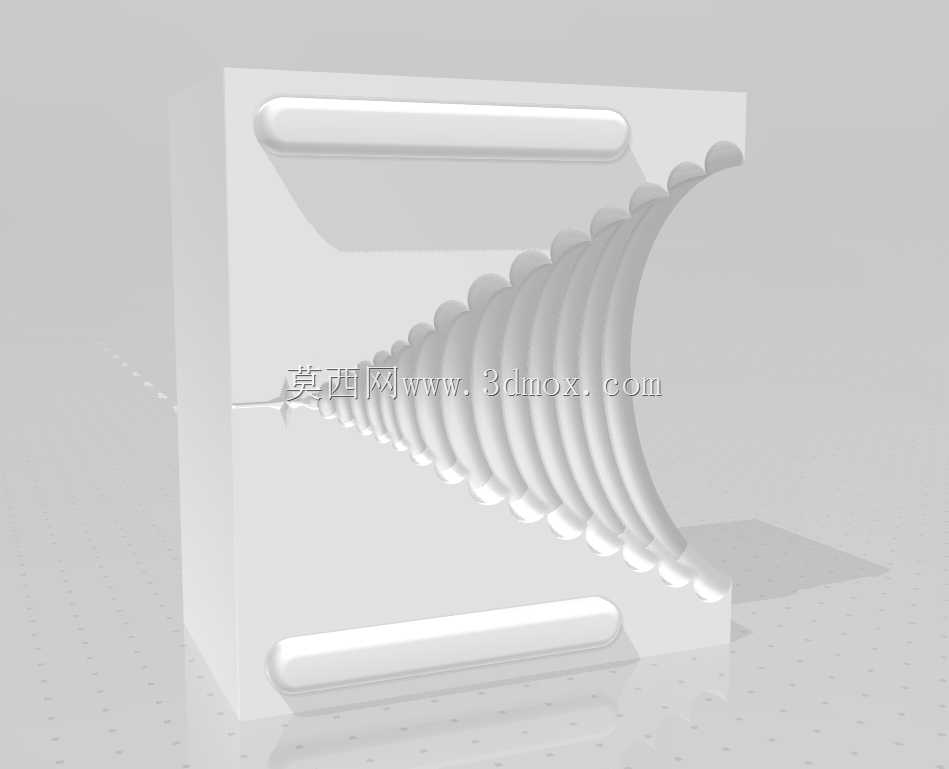

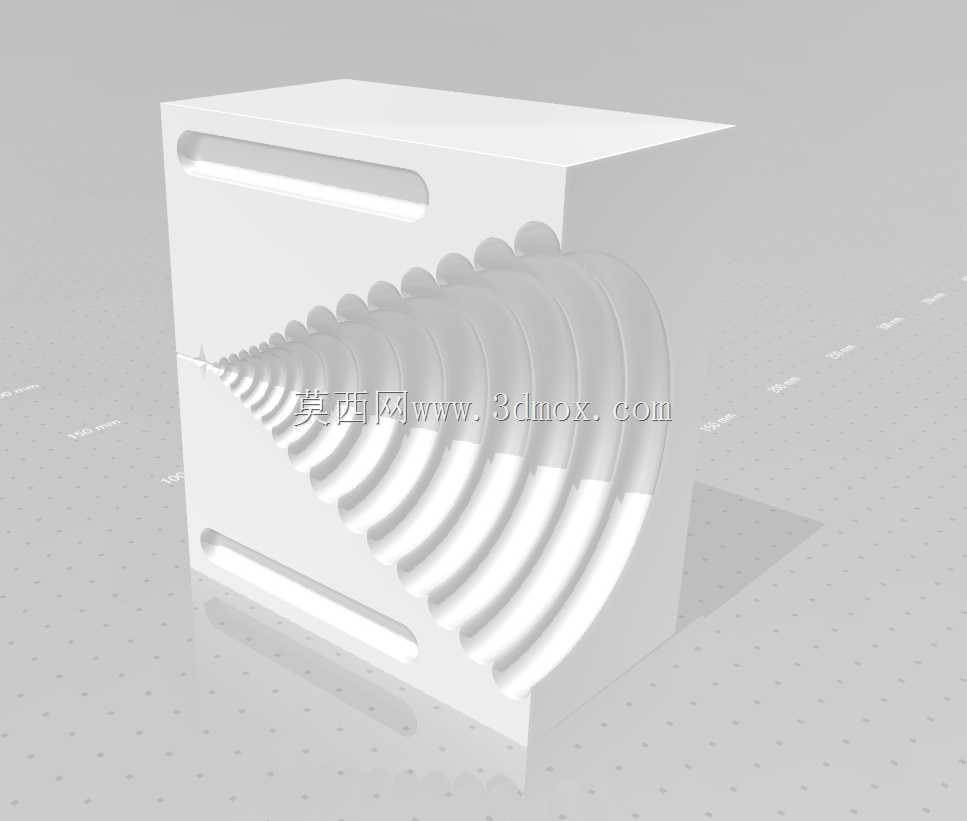

　　设计思路上优先考虑了脱模顺畅性，由于圣诞树造型存在多层环状倒扣结构，常规直顶结构会直接刮伤成型后的蜡件表面，因此型腔部分采用了分体式哈夫结构，开模时两侧哈夫块先沿导轨横向滑移12mm，完全脱离蜡烛外层的环状凸起轮廓后，中心顶杆再将成型件从型芯上平稳顶出，整个开模行程控制在85mm以内，适配多数小型注塑机的开模行程参数，不需要额外改装设备顶出结构。

　　外形尺寸与安装边界方面，模具整体长宽尺寸为180mm×160mm，合模后总高度为120mm，安装孔位间距符合150mm标准模架的定位要求，可直接安装在锁模力20吨以内的小型注塑机上，不需要额外定制模架。模具的冷却水道采用直径6mm的直通式布局，沿型腔外围环形排布，进出水口设置在模具定模侧的底部，接入车间常规冷却水回路即可将成型周期控制在45秒以内，相比同类异形蜡烛模具生产效率提升20%左右。

　　实际生产验证中，这套结构的成型件壁厚均匀控制在3mm，从底部到顶部的壁厚偏差不超过0.2mm，避免了石蜡冷却过程中因壁厚不均产生的凹陷或变形问题。型芯部分的表面做了镜面抛光处理，粗糙度达到Ra0.8，成型后的蜡烛表面光滑无划痕，不需要后续额外的抛光工序即可直接进行上色或包装。模具的合模定位采用四个角部的导柱导套结构，定位精度控制在0.02mm以内，避免合模错位导致的分型面飞边问题，减少后续修边的人工成本。针对石蜡材料成型收缩率的特性，型腔设计时提前预留了1.2%的收缩余量，确保成型后的圣诞树造型尺寸符合设计要求，每层轮廓的尺寸偏差控制在0.3mm以内，批量生产时的尺寸一致性稳定。
