温彻斯特SXP枪械对接缓冲垫片结构

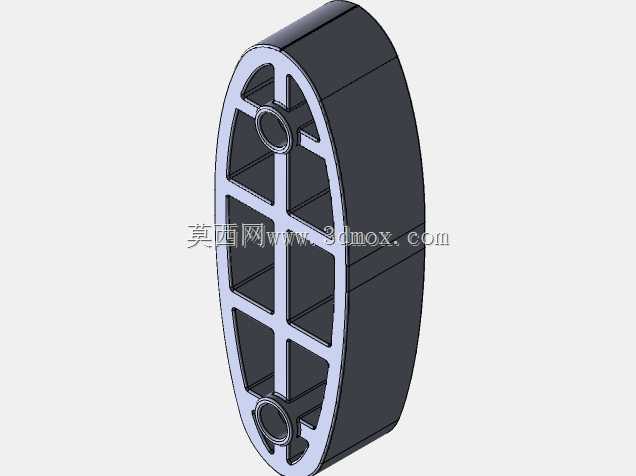

　　该对接垫片主要应用在温彻斯特SXP系列泵动式霰弹枪的枪托与机匣对接位置，属于枪械结构里的受力缓冲衔接零件，实际使用中承担着分散枪托抵肩射击时的后坐冲击力、填充机匣与枪托之间的装配间隙、避免金属机匣与木质或聚合物枪托直接硬接触造成磨损的核心作用，在枪械长期使用过程中，这类垫片还能抵消不同温湿度环境下枪托材质轻微形变带来的装配公差，保证枪托与机匣的连接同轴度，避免射击过程中出现枪托松动、晃量过大影响射击精度的问题。从结构设计来看，这款垫片采用长圆形的整体轮廓，完全匹配温彻斯特SXP机匣尾部与枪托结合面的外形边界，外轮廓没有多余的突出结构，安装后完全隐藏在枪托与机匣的对接缝隙内，不会突出零件表面影响枪械的整体外观与握持手感。

　　垫片主体采用框架式镂空加强筋设计，而非实心整块结构，这种设计思路首先是在保证结构强度足够承受后坐冲击的前提下，尽可能降低零件自身重量，避免额外增加枪械的整体配重影响持枪平衡性；其次镂空的格栅结构可以在垫片受到挤压时提供微小的弹性形变空间，相比实心垫片能获得更好的缓冲吸能效果，同时加强筋的排布完全顺着后坐力的传递方向设置，纵向的主加强筋沿垫片长轴方向贯通，横向加强筋等距排布形成网格状支撑，在两个安装孔位置特意做了局部加厚的环形凸台结构，避免固定螺丝锁紧时压溃垫片本体，保证连接的预紧力长期稳定不会松脱。从安装边界来看，垫片的两个安装孔中心距完全对应机匣尾部的固定螺孔位置，安装时不需要额外修配，直接将垫片套入固定螺栓、

　　对齐结合面推入即可完成定位，垫片的厚度经过匹配设计，既不会因为过厚导致枪托与机匣之间出现明显缝隙，也不会因为过薄导致缓冲间隙不足，安装后枪托与机匣的结合面贴合紧密，没有可见的错位或缝隙。在实际工况中，这款垫片需要承受每次射击时数百牛的瞬时后坐冲击力，同时还要耐受枪械使用过程中可能接触到的枪油、汗液、户外潮湿环境的侵蚀，因此结构设计上所有的加强筋连接处都做了圆角过渡，避免应力集中导致的筋位断裂，外边缘也做了微小的倒角处理，安装时不会刮伤枪托或机匣的表面涂层。不同于普通的平面密封垫片，这款对接垫片的两侧表面都做了细微的防滑纹理处理，安装后与两侧结合面的摩擦力更大，即使在长期反复的后坐冲击振动下，也不会出现垫片移位、错位的问题，

　　保证装配位置的一致性。在建模过程中，这类零件需要重点关注安装孔的位置度公差、整体轮廓的形位公差，以及加强筋的壁厚均匀性，避免注塑或加工过程中出现缩痕、强度不足的问题，长圆形轮廓的两端圆弧半径需要与机匣结合面的圆弧完全匹配，保证安装后边缘齐平，没有台阶感。对于枪械维修、配件替换的场景来说，这款垫片属于易损耗的小零件，长期使用后如果出现缓冲性能下降、开裂、形变的问题，直接替换即可，不需要对枪托或机匣做任何修改，互换性较强。
