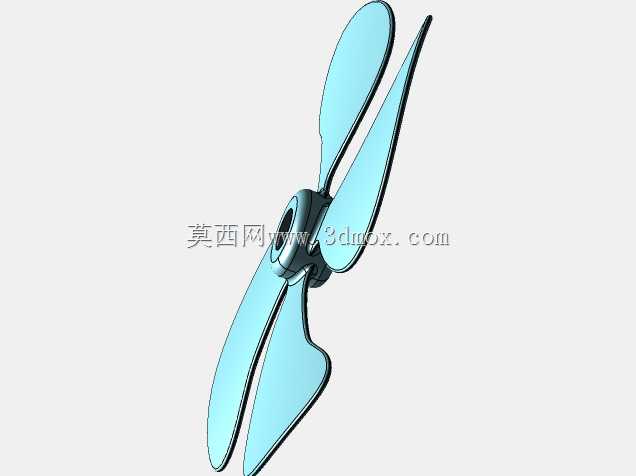

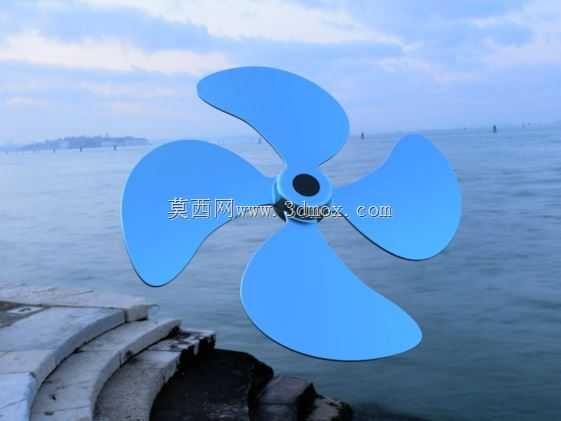

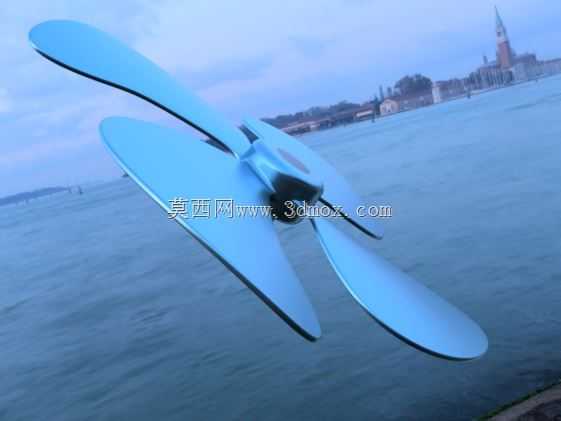

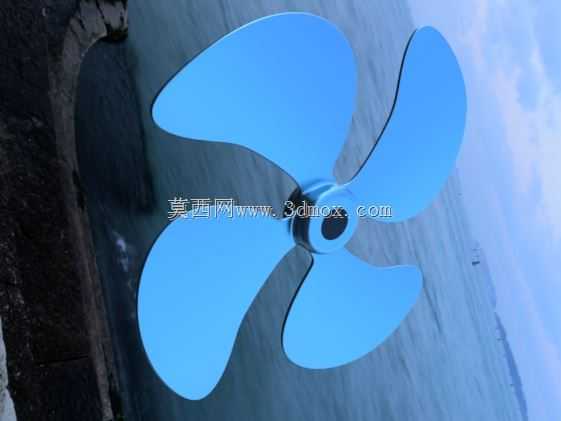

四叶曲面航空螺旋桨结构设计

　　这款四叶螺旋桨的曲面构型，核心适配小型低空飞行器、多旋翼无人机以及小型航模动力系统的推力输出需求，在实际应用场景中，这类螺旋桨需要同时兼顾气动效率、动平衡稳定性以及安装适配性，避免高速旋转过程中出现颤振、推力损耗过大的问题。从结构设计逻辑来看，桨叶采用了渐变扭转的曲面构型，从桨根位置到桨尖位置，翼型弦长逐步收窄，扭转角沿着展向连续变化，这种设计能够让桨叶不同半径位置的截面在旋转过程中保持合理的迎角，减少气流分离带来的效率损失，同时降低桨尖涡带来的诱导阻力，在相同转速下能够输出更稳定的轴向推力。桨毂部分采用了中心通孔加定位台阶的结构，中心孔用于匹配动力输出轴的直径，台阶面则用于贴合电机或者发动机输出端的安装平面，

　　保证旋转过程中桨叶的同轴度，避免因为安装偏斜带来的动不平衡问题，减少高速旋转时的振动传递，保护动力输出部件的轴承结构。在外形尺寸与安装边界的设计上，桨叶的展长控制在适配小型动力单元的区间内，旋转时的扫掠直径不会超出小型飞行器的机架安装边界，避免桨叶与机架、机载设备发生干涉；桨叶的厚度从桨根到桨尖逐步减薄，桨根位置保留足够的结构厚度来承受旋转带来的离心拉力以及气动弯矩，保证结构强度满足高转速工况下的载荷要求，桨尖位置做了圆弧过渡处理，减少尖锐边缘带来的应力集中，同时降低旋转过程中的气动噪声。从功能特性来看，四叶的构型相比两叶、三叶螺旋桨，在相同直径下能够在更低的转速下输出同等推力，适合对噪声控制有要求的应用场景，比如室内航拍无人机、

　　小型巡检飞行器的动力配置；曲面桨叶的表面做了连续顺滑的曲率过渡，没有明显的折角或者台阶，能够减少气流在桨叶表面的附面层分离，提升气动效率，降低动力单元的能耗，延长续航时间。设计过程中需要重点校核桨叶不同截面的翼型匹配度，沿着展向每个位置的翼型都需要对应所在半径的线速度来调整迎角，避免靠近桨根位置因为线速度过低出现失速，同时避免桨尖位置因为线速度过高出现激波阻力；桨毂与桨叶的连接位置做了圆滑的过渡圆角，分散离心力带来的应力集中，避免长期旋转过程中连接位置出现疲劳断裂。安装接口的尺寸公差需要严格控制，中心孔与动力轴的配合采用间隙适中的公差带，既保证安装拆卸的便利性，又避免配合间隙过大带来的旋转偏心；安装平面的平面度需要控制在合理范围内，

　　保证锁紧之后桨毂端面与动力轴轴线保持垂直，避免旋转过程中出现桨叶端面跳动超标的问题。在实际选型适配时，需要匹配对应扭矩和转速的动力单元，根据飞行器的起飞重量、巡航速度来调整桨叶的扭转角和弦长参数，保证在常用工作转速区间内螺旋桨的效率处于最优区间，同时需要做动平衡校正，在桨叶指定位置做去重或者配重处理，将剩余不平衡量控制在允许范围内，减少高速旋转时的振动，提升飞行过程的稳定性。桨叶的曲面建模过程中，需要保证每个截面的翼型曲线光顺，通过放样生成的曲面没有曲率突变，后续如果要进行实物加工，不管是采用注塑工艺还是碳纤维模压工艺，都能够保证模具分型面的顺滑，减少加工过程中的曲面误差，保证成品桨叶的气动性能与设计值一致。
