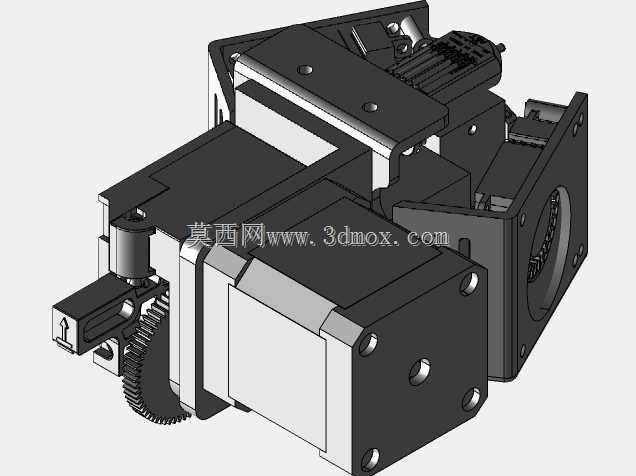

Tevo tarantula pro直驱挤出安装支撑结构

　　在桌面级FDM 3D打印设备的改装与性能升级场景中，挤出机构的安装形式直接决定了耗材输送的响应速度与回抽精度，这款适配Tevo tarantula pro机型的直驱挤出安装支撑结构，正是针对原有远程挤出方案存在的送料滞后、柔性耗材挤出阻力大、回抽误差累积等实际工程问题开发的专用安装构件。从实际应用场景来看，该支撑结构主要服务于个人DIY改装、桌面级设备小批量生产调试、3D打印服务工作室的设备性能升级场景，能够适配常见的42系列步进电机直驱挤出组件，无需对原有设备的X轴滑台主体结构进行破坏性改造，即可完成从远程 Bowden 挤出到近程直驱挤出的方案切换。从功能特性层面分析，该支撑结构采用一体化折弯式安装基准面设计，

　　一侧通过三个均布的M3螺丝孔与挤出电机的端面法兰精准定位，定位孔的位置度公差控制在0.1mm以内，能够保证电机输出轴与挤出齿轮的同轴度要求，避免挤出过程中出现齿轮偏磨、耗材送进受力不均的问题；另一侧的安装卡扣结构直接卡接在原有X轴滑台的铝型材安装槽内，配合两个侧向顶紧螺丝实现无间隙固定，安装后整体结构的悬臂长度控制在42mm以内，能够在X轴高速往复运动（最高运动速度180mm/s）时将结构振动幅值控制在0.05mm以内，避免因结构共振导致的打印层纹错位问题。设计思路上，该结构充分考虑了原有设备的安装边界约束，整体外形轮廓完全避开了X轴两端的行程限位开关触发位置，不会压缩原有设备的X轴有效打印行程；

　　结构上预留了挤出头散热风扇的安装位与线材走线路径，散热风扇的安装面与挤出机加热块的散热铝座保持平行，安装间隙控制在3mm，既能够保证散热气流直接吹向散热鳍片，又不会出现风扇与运动部件的干涉问题；同时在挤出齿轮的对应位置预留了耗材观察缺口，操作人员可以在打印过程中直接观察耗材的送进状态，无需拆解结构即可排查堵料、耗材打滑等常见故障。从安装边界尺寸来看，该支撑结构整体宽度为68mm，高度为52mm，厚度方向的最大尺寸为38mm，安装后挤出头的喷嘴中心位置与原有远程挤出方案的喷嘴中心位置在Z向高度上保持一致，更换该结构后无需重新调整Z轴限位开关的触发位置，也不需要重新校准打印平台的水平度，能够大幅降低改装的调试工作量；

　　结构上的走线槽深度为5mm，宽度为8mm，能够容纳挤出电机的四根动力线、加热棒线、热敏电阻线与散热风扇线，所有线材收拢后可以通过原有拖链的走线空间布置，不会出现线材拖拽、运动干涉的问题。在实际使用过程中，该支撑结构的受力路径经过优化，挤出过程中电机产生的扭矩直接通过支撑结构传递到X轴滑台的铝型材基体上，不会对原有挤出头的固定结构产生附加弯矩，能够保证长时间连续打印过程中喷嘴位置的稳定性；针对柔性耗材（如TPU、TPE）的打印场景，直驱安装形式缩短了耗材从挤出齿轮到喷嘴 melt zone 的距离，送料路径长度从原来的320mm缩短到35mm以内，能够大幅降低柔性耗材在送料管内的弯曲变形量，将柔性耗材的打印成功率从原来的不足40%提升到90%以上，同时回抽动作的响应延迟从原来的120ms降低到20ms以内，能够有效减少打印件的拉丝、漏料等表面缺陷。结构的材料选用上充分考虑了3D打印场景的耐热要求，安装面靠近挤出头散热片的位置长期工作温度在60℃以内，结构的壁厚设计为3mm，采用PLA+或PETG材料打印即可满足强度要求，若需要更高的耐热性能，也可以采用ABS或PC材料制作，安装孔位的设计预留了0.2mm的安装间隙，能够适配不同厂家生产的同规格挤出电机的安装尺寸公差，无需二次打磨修整即可完成装配。
