威尔顿科技学校大楼钢结构框架设计

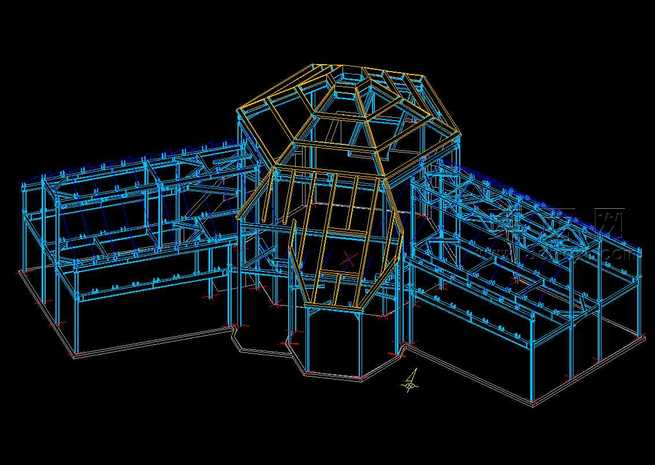

本作品为威尔顿地区割草学校科技大楼的钢结构框架三维模型，整体建模过程严格遵循建筑结构设计规范，依托三维参数化建模工具完成全流程搭建。建模初期先梳理建筑平面布局逻辑，将建筑拆分为中央核心区与两侧翼楼三个功能模块，中央区域采用多边形收顶的造型设计，对应建筑内部的公共挑高空间，两侧翼楼为规整的长条形布局，匹配常规教学、实验功能的空间尺度需求。模型完整还原了钢结构体系的全部受力构件，包括竖向承重钢柱、横向连接钢梁、楼层间主次梁结构、顶部屋面桁架支撑体系，所有构件的连接节点都按照钢结构施工标准做了细节呈现，梁柱交接处的加劲肋、螺栓连接点位都做了精准还原，没有遗漏结构受力的关键细节。材质设置上区分了不同构件的材质属性，主承重钢柱采用厚重的深色钢材材质，次梁与屋面支撑构件采用亮蓝色金属材质，顶部收分的多边形屋面框架采用暖金色金属材质，通过色彩区分清晰展现结构的层级关系，同时还原了钢结构表面的金属光泽与细微的防锈涂层质感，渲染时采用深色纯色背景，突出钢结构框架的线条感与空间通透感，让观者可以清晰看到建筑内部的结构走向与空间划分逻辑。设计思路上优先保障结构受力合理性，中央多边形区域的屋面桁架采用放射状布置，将屋面荷载均匀传导至周边核心钢柱，两侧翼楼的钢梁采用等跨布置，匹配常规教学空间的柱网尺寸，既满足建筑造型的独特性需求，也符合钢结构建筑的力学性能要求，整个模型没有冗余构件，所有结构部件都对应实际建筑施工中的真实构件，可用于建筑方案阶段的结构可视化展示、钢结构施工交底参考，也可作为同类公共建筑钢结构设计的参考案例，帮助设计人员快速理解多边形核心区与规整翼楼结合的钢结构布置逻辑，掌握不同功能区域结构构件的选型与排布方式。
