简易原型级正压通气呼吸辅助装置结构

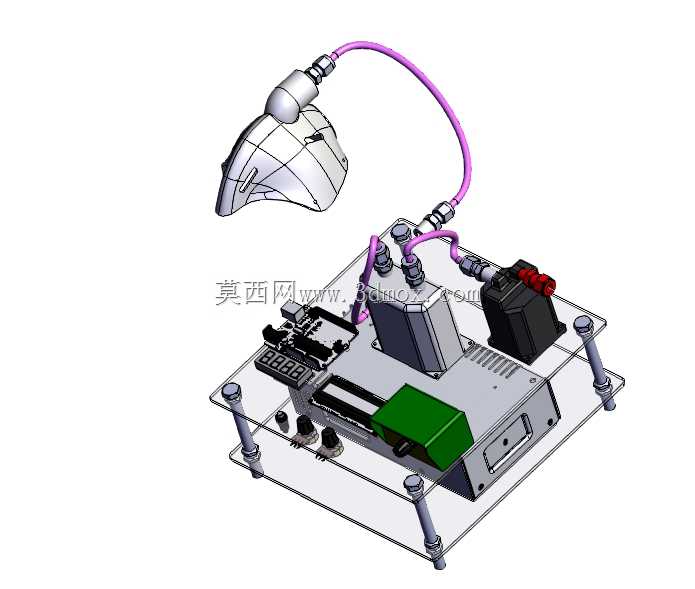

　　这套呼吸辅助装置的整体结构采用透明亚克力板作为承载基座，四根带防滑脚垫的金属支撑柱将核心功能层架高，既预留了底部走线与元器件散热的空间，也能让操作人员直观观察到下层阀件、管路接口的连接状态，在原型验证阶段可以快速排查气路漏点、接线松动这类常见问题。气路输出端通过快插接头连接紫色柔性供气软管，管路末端适配曲面贴合式呼吸面罩，面罩轮廓依据人体面部工学弧度设计，边缘做了圆弧过渡处理，能够贴合鼻梁、颧骨与下颌的面部曲线，减少长时间佩戴产生的压伤，同时保证通气过程中的气密性，避免供气压力泄漏影响通气效果。核心功能区集成了气路控制、压力调节、状态显示多个模块，黑色的动力供气单元负责提供稳定的正压气流，相邻的灰色阀组模块承担压力调节、

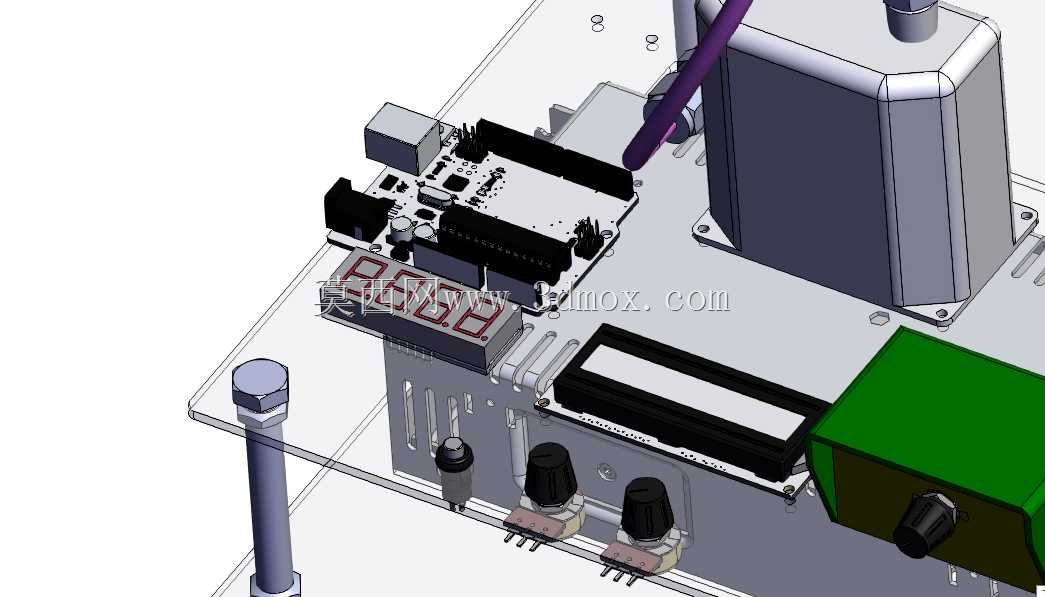

　　气流切换的功能，可根据实际通气需求调整输出气压与流量参数，绿色的独立模块为参数检测单元，能够实时采集气路内的压力、流量数据，反馈给前端的数显模块，操作人员可以直接从面板上的数码显示屏读取当前运行参数，快速调整设备运行状态。面板上预留的多个旋钮与按键，分别对应压力微调、模式切换、启停控制的操作功能，布局符合常规医疗设备的操作逻辑，紧急状态下可以快速完成参数调整。从安装边界来看，整套装置的基座尺寸适配常规桌面放置需求，支撑柱高度控制在合理范围内，既不会因为重心过高出现放置不稳的问题，也不会因为层间距过小导致元器件排布拥挤、后期维护拆装困难。气路管路的走线沿着基座边缘通过管卡固定，避免管路弯折导致气路堵塞，

　　所有电气接线都在基座下层整理排布，与气路部分做了物理分隔，降低气路凝露影响电气安全的风险。在实际应用场景中，这类原型级装置可用于应急状态下的呼吸辅助支持，为存在自主呼吸障碍的患者提供持续的正压通气支持，帮助患者维持正常的气体交换，降低呼吸做功消耗。设计过程中优先考虑了功能实现的可靠性与拆装维护的便捷性，所有元器件都采用标准件选型，快插接头、支撑柱、亚克力板材都可以通过常规五金渠道采购，在原型迭代阶段可以快速替换损坏部件，调整结构布局。面罩与管路的连接采用通用标准接口，能够适配不同规格的同类型呼吸面罩，无需额外定制转接件，提升了装置的场景适配能力。基座层的排布经过多次调整，将重量较大的动力单元放置在基座中心位置，平衡整体重心，

　　避免设备运行过程中因为振动出现移位，数显屏与操作旋钮都放置在操作人员正对的面板区域，无需侧身即可完成所有参数调整与状态读取操作。气路设计中预留了旁路接口，可根据需求扩展加湿、过滤模块，对输入气体进行温湿度调整与杂质过滤，提升输出气体的舒适度，避免干冷气体直接刺激患者呼吸道。电气部分的接线端子都做了绝缘防护处理，外露的接口都设置在基座侧面，不会与气路管路产生交叉干涉，后期加装外壳时可以直接沿着亚克力基座的轮廓固定，无需重新调整内部元器件的位置。从结构强度来看，亚克力基座的厚度足以承载所有元器件的重量，支撑柱与基座之间采用螺丝锁紧固定，连接强度满足日常移动、搬运的需求，不会因为轻微磕碰出现结构松散的问题。
