带多向连接法兰的弯管组合管路构件

　　在流体输送系统的现场布设作业中，管路走向往往需要根据设备接口位置、厂房空间限制做非直线排布，这类带法兰的组合弯管构件，就是为解决多方向管路对接需求设计的核心连接件。日常在化工介质输送管网、车间压缩空气分配管路、中小型循环水系统、暖通空调水循环支路里，这类构件的使用频率极高，它不需要现场做复杂的弯管焊接与法兰组对作业，能直接通过端部法兰完成不同走向管路的快速对接，大幅减少现场施工的焊接工作量，也能降低现场组对时的角度偏差风险。

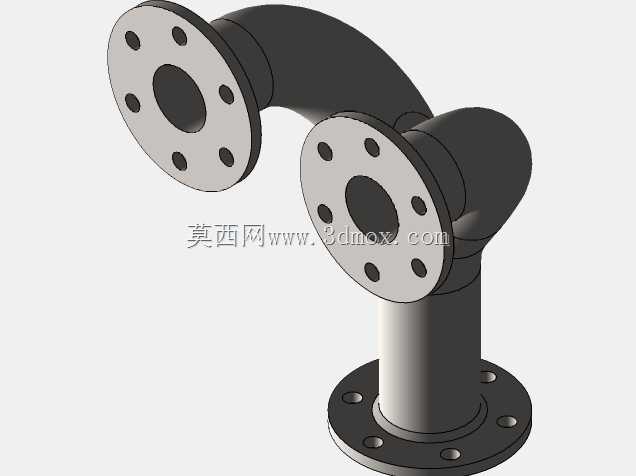

　　从结构设计逻辑来看，这个构件整合了90度弯管、垂直立管段与三个端部法兰连接端，三个法兰端分别朝向水平侧方、水平斜向与垂直向下三个方向，能够同时满足三个不同走向管路的汇接或者转向需求。每个法兰端都采用标准凸面法兰结构，法兰盘上均匀分布螺栓过孔，安装时只需在对接面加装适配压力等级的密封垫片，穿入对应规格的螺栓按对角顺序紧固，就能实现可靠的密封连接，不需要额外加工焊接坡口，对现场安装人员的焊接技能要求更低，也能避免焊接应力带来的管路变形问题。

　　设计过程中首先要考虑的是管路通径的一致性，整个构件的内部流道全程保持等径设计，弯管段的弯曲半径参考流体输送管路的常用设计值选取，避免弯曲半径过小造成流道突变，增大介质输送的阻力损失，同时也能减少介质在弯管处的湍流冲刷，降低长期运行过程中管壁的冲蚀磨损速率。法兰盘的厚度、螺栓孔的中心距与孔径都匹配对应公称压力下的标准法兰参数，能够和同规格的标准法兰、阀门、设备接口直接适配，不需要做额外的转接加工。立管段的长度设置充分考虑了现场安装的操作空间，在紧固垂直向下法兰的螺栓时，预留的管段长度能够让扳手有足够的回转空间，不会因为管身和法兰距离过近导致螺栓无法正常紧固。

　　从安装边界来看，这类构件在布设时需要提前核算三个法兰端的外接管路走向，预留足够的螺栓拆装操作空间，每个法兰端外侧至少要留出能容纳扳手操作的径向距离，避免安装后螺栓无法正常拆装维护。构件本身的刚性足够，在常规公称压力的管路系统中，不需要额外增设支撑点，只要两端外接管路做可靠固定，就能保证整体管路的稳定性。如果用于输送有温度的介质，设计时也已经考虑了法兰连接的自然补偿能力，小范围的热胀冷缩量可以通过法兰密封垫片的微量形变吸收，不会轻易出现密封泄漏的问题。

　　和传统的现场焊接组对管路相比，这种预制好的法兰组合弯管构件，能把大部分加工工序放在工厂内完成，法兰与管身的焊接采用满焊工艺，焊后做相应的防腐与应力消除处理，质量稳定性比现场焊接更可控。现场安装时只需要完成法兰对接，施工效率能提升数倍，也能减少现场焊接带来的焊渣、烟尘等作业污染，适合在对施工环境要求较高的车间、洁净厂区内使用。在日常维护中，如果某一段管路需要改动，只需要拆开对应的法兰连接就能完成构件更换，不需要切割管身，后期运维的成本也更低。

　　针对不同的输送介质需求，这类构件的建模过程中也预留了参数调整空间，只需要修改管壁厚度、法兰压力等级、密封面形式这些参数，就能快速衍生出适配不同工况的系列化模型，不需要重新搭建整体结构框架，能大幅缩短同类型管路构件的设计周期。建模时对法兰螺栓孔的位置做了阵列约束，保证孔位的分度误差控制在标准允许范围内，避免现场安装时出现螺栓孔错位无法对接的问题；弯管段和直管段、法兰的连接位置做了平滑过渡处理，减少应力集中点，提升构件整体的承压能力，避免长期受压过程中在连接位置出现开裂失效的问题。
