JBL GO便携迷你蓝牙音箱结构设计

　　做消费电子结构设计这行快八年，经手的便携音频类产品少说也有三四十款，这次拆解还原的这款JBL GO迷你蓝牙音箱，是同价位段里结构排布很有参考价值的典型方案。先从实际使用场景说，这类产品核心面向的是短途户外、桌面近场、差旅随身三类使用需求，用户对它的核心诉求从来不是极致音质，而是在有限体积下平衡续航、音量、握持手感与抗造性，这也是整个结构设计的核心出发点。

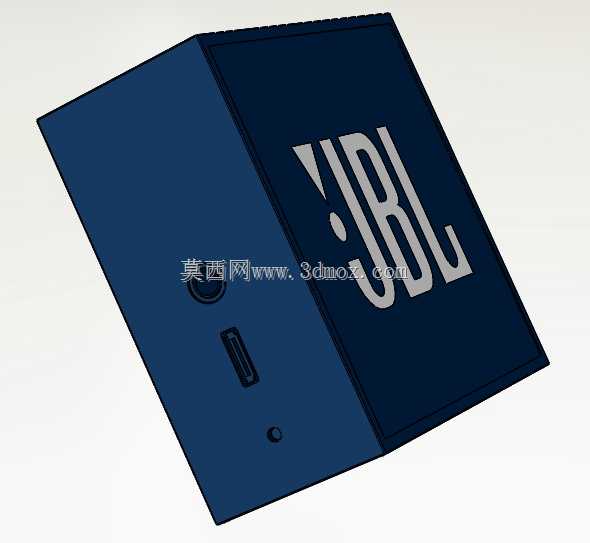

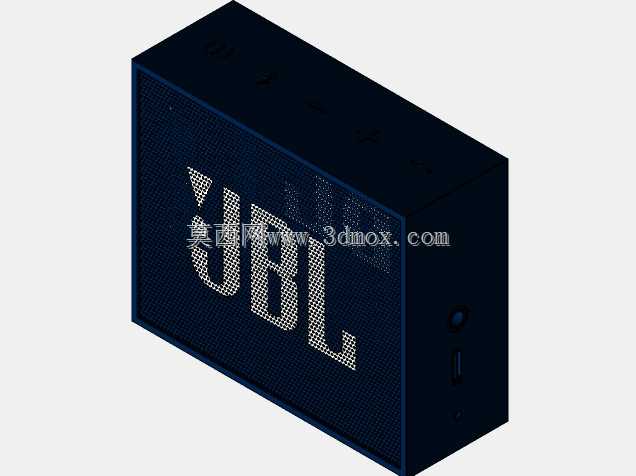

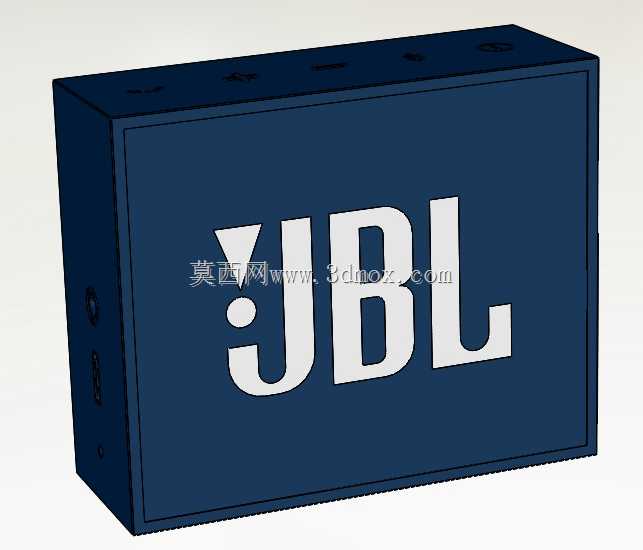

　　先聊外形尺寸与安装边界，这款产品整体采用方正带圆角的直边造型，三维尺寸控制在成年人单手握持的舒适区间内，整机厚度刚好能塞进牛仔裤侧袋或者小型通勤包的隔层，没有多余的突出结构。外壳采用上下扣合的装配方式，分型面设置在侧面棱边靠后1.5mm位置，既保证了正面视觉面的完整性，也给扣合位的密封胶条预留了安装空间，日常泼溅的水不会顺着分型面渗进内部腔体。所有外部接口都集中布置在机身同一侧的内凹区域，包括充电接口、音频输入接口，接口外侧预留了配套硅胶防水塞的安装槽位，防水塞的固定筋位做了0.3mm的过盈配合，反复插拔也不会出现松脱掉落的问题，这个细节很多同价位产品都没做扎实，要么塞子太硬扣合不严，要么固定位太脆容易断。

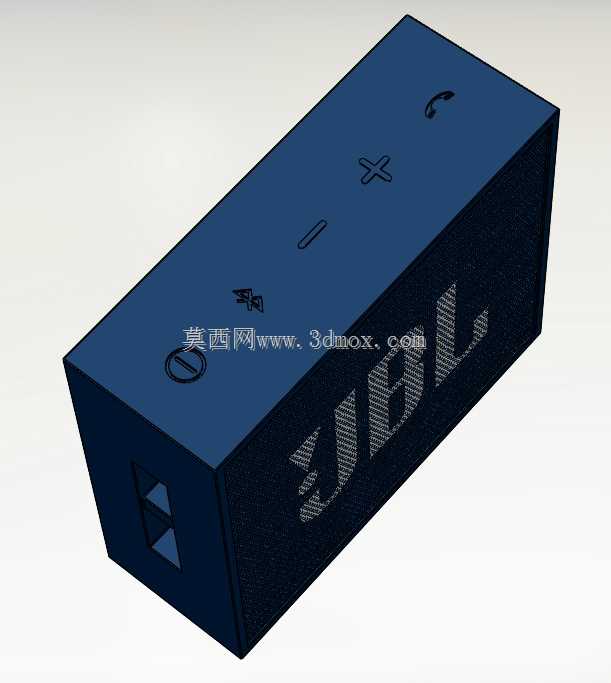

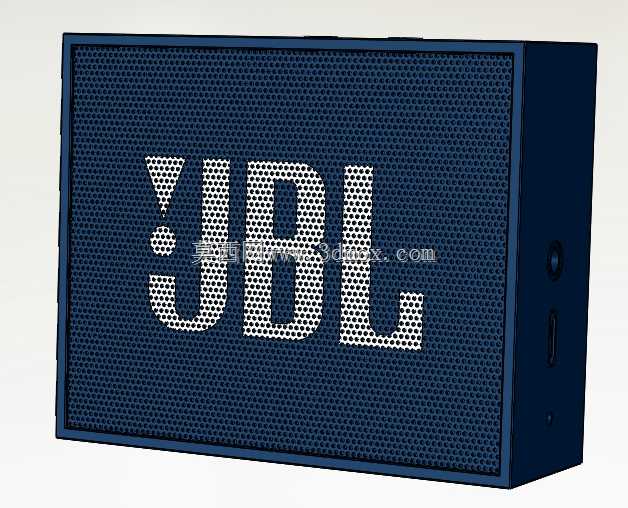

　　再讲内部的功能排布逻辑，这类小体积蓝牙音箱的腔体设计是核心，扬声器单元采用前置朝向的安装方式，单元固定位做了一圈0.8mm厚的密封泡棉压边，拧紧前壳螺丝的时候泡棉被均匀压缩，能把前声腔和后腔完全隔离，避免声短路影响低频表现。后腔的容积是根据扬声器的T/S参数反复调整的，腔体内壁贴了2mm厚的阻尼吸音棉，吸收后腔的驻波，减少小体积腔体容易出现的闷糊感。蓝牙模块与解码电路板布置在腔体后方的独立隔舱里，隔舱和音腔之间用塑料筋位完全隔开，避免扬声器工作时的振动传导到电路板上，造成元件虚焊或者蓝牙信号受干扰。电池采用长条状的聚合物锂电池，顺着腔体底部的长槽布置，电池和槽壁之间贴了0.5mm厚的缓冲泡棉，跌落的时候能吸收冲击能量，避免电池被挤压变形。按键全部布置在机身顶面，采用一体式的硅胶按键垫，每个按键对应的电路板位置都做了凸点触发结构，按键垫和外壳之间做了一圈密封压边，既保证按键的按压手感清晰，没有松垮的晃动感，也能防止灰尘和水从按键缝隙进入机身内部。

　　从设计思路上看，这款产品没有追求花里胡哨的异形结构，所有结构设计都服务于便携、耐用、易装配三个核心目标。整机的螺丝全部采用同一种规格的自攻螺丝，装配工位不需要换螺丝刀头，能有效提升产线的装配效率。外壳的壁厚均匀控制在1.8mm，所有转角位置都做了R0.5以上的圆角过渡，注塑的时候不会出现缩痕、缺胶的问题，外壳表面采用细晒纹处理，日常使用不容易留指纹和划痕，不需要额外做表面喷涂工艺，能有效控制生产成本。挂绳孔的位置做在机身的边角处，孔位内部嵌了一个金属衬套，挂绳拉扯的时候力量会分散到整个壳体的加强筋上，不会出现塑料孔位被拉裂的问题，这个设计点在做户外便携产品的时候非常值得借鉴，很多同类产品的挂绳孔直接做在塑料壳体上，稍微用点力就会断裂。

　　实际使用中这类产品的安装固定需求很少，大部分场景都是平放使用，所以机身底部四个角位置做了四个凸起的硅胶脚垫，脚垫高度0.8mm，放在光滑的桌面上不会打滑，播放音乐的时候也不会因为振动产生位移。如果需要做壁挂或者支架固定，机身背面的平整面可以搭配背胶魔术贴使用，因为背面没有任何凸起的结构，贴合的时候能完全贴实，不会出现翘边的问题。整个结构的公差配合控制得很严谨，上下壳扣合之后的缝隙均匀控制在0.1mm以内，没有明显的段差，拿在手里不会有割手的感觉。从结构工程师的角度看，这款产品的设计没有冗余的结构，每一处筋位、每一个卡扣、每一个密封位都有明确的作用，是小体积便携音频产品里非常经典的结构参考方案，不管是做同类产品的正向开发，还是做结构方案的对标参考，都有很高的借鉴价值。
