福特Ka车型前悬架连接支座结构设计

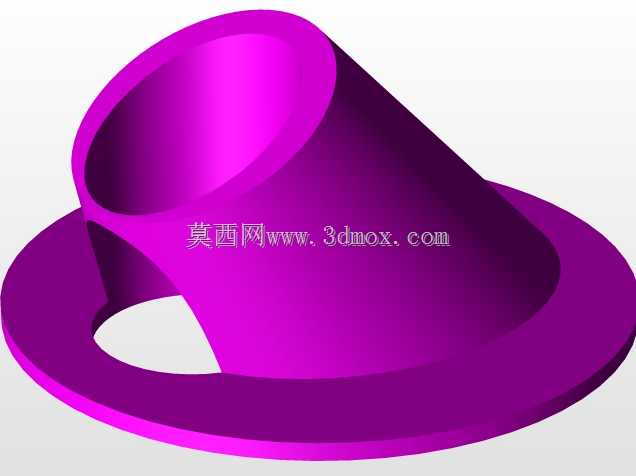

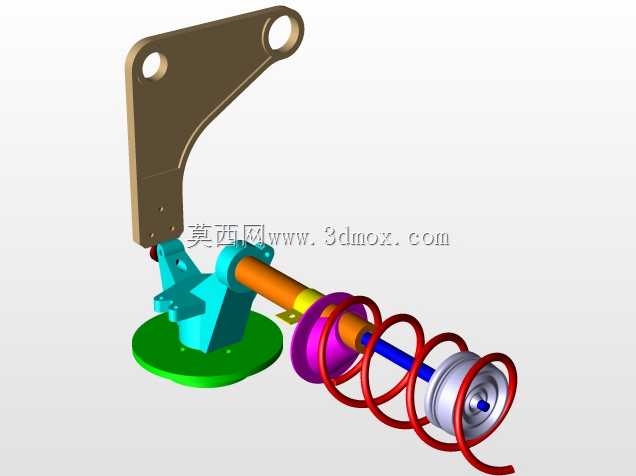

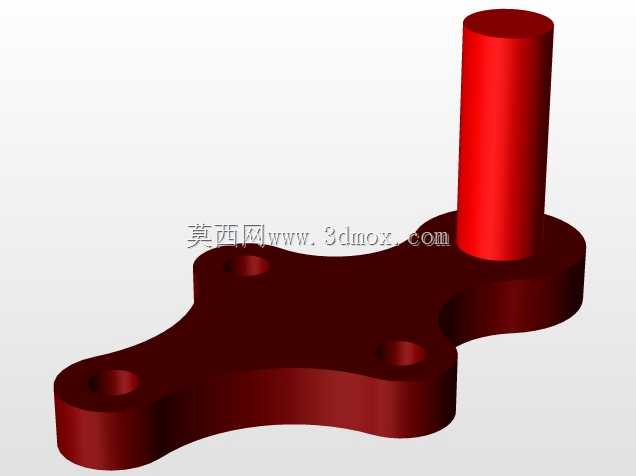

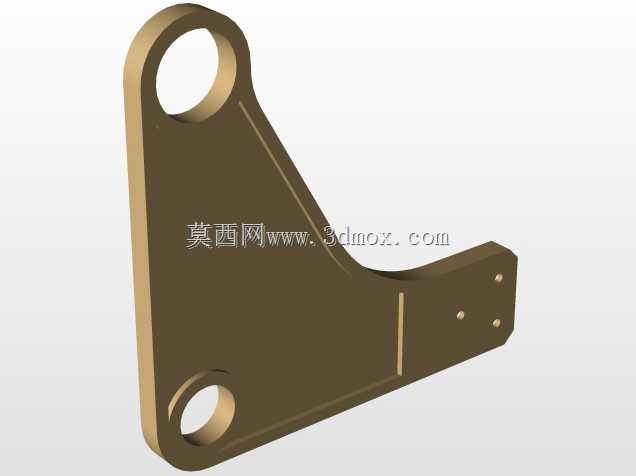

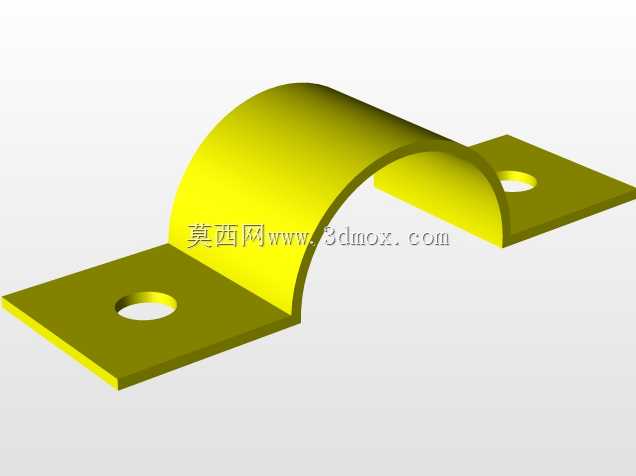

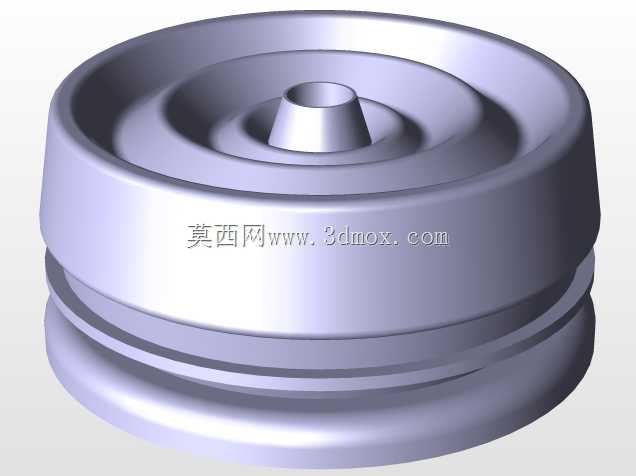

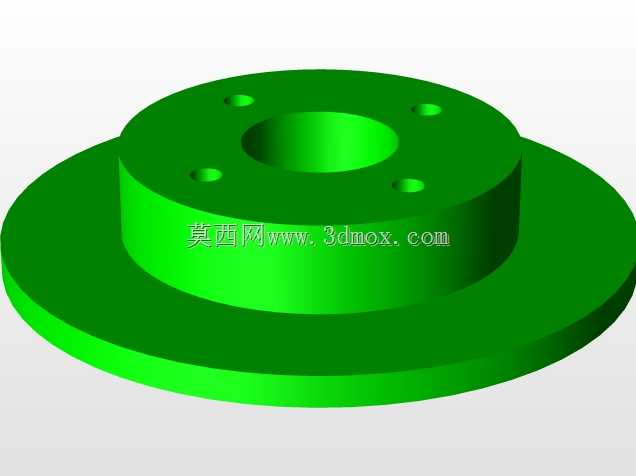

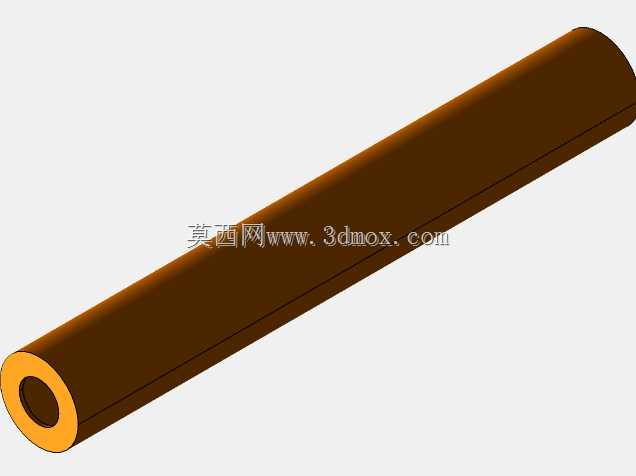

　　所以底板和立柱衔接的位置做了大圆角过渡，避免应力集中导致的疲劳开裂，这也是底盘承载件建模时必须注意的细节，不能为了外观好看做直角衔接。上方的垂直立柱是和减震器下端衬套配合的部位，立柱的外径尺寸刚好匹配衬套的内孔公差，立柱顶端做了小倒角，方便装配时衬套顺利压入，立柱的高度是根据减震器的工作行程确定的，既要保证衬套压入后有足够的配合长度，不会在侧向力作用下脱出，又不能过高导致减震器压缩到极限位置时和上端的车身安装座发生碰撞。实际装车场景里，这个支座承担的载荷是多方向的，垂直方向要承载车身重量和路面冲击，侧向要承受过弯时的横向离心力，制动时还要承受纵向的惯性力，所以整个零件的材质选用的是高强度铸钢，建模时的壁厚是均匀过渡的，日常做小型乘用车底盘件建模时，这类悬架连接支座的结构逻辑其实很有代表性，它不是独立存在的孤立零件，而是要同时对接车身副车架安装点、减震器下端固定位、下摆臂连接端三个核心受力路径，建模前得先把实车的安装边界捋清楚，不能只照着外观画外形。先看安装边界部分，这个零件的底板是异形轮廓，三个带沉台的安装孔呈三角分布，孔位的中心距是完全匹配福特Ka 2010款副车架上的预装螺柱位置的，沉台深度刚好覆盖标准法兰螺母的厚度，安装后螺母顶面不会突出底板平面，避免和周边的护板、线束产生运动干涉。底板的厚度是经过受力校核的，日常过减速带、颠簸路面时，垂直方向的冲击载荷会先通过上方的立柱传递到底板，再分散到三个安装点上，

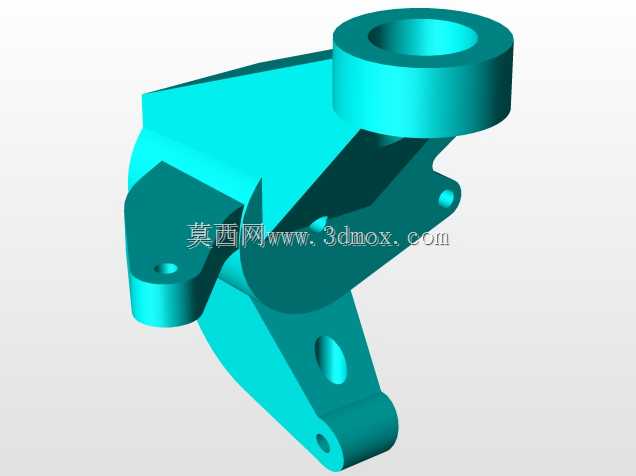

　　没有突变的厚壁或者薄壁区域，避免铸造时产生缩孔、砂眼等缺陷。建模过程中，我特意核对了周边零件的运动包络，底板的异形轮廓不是随意做的造型，而是避让了下摆臂在上下跳动、转向时的运动轨迹，哪怕是最大转向角加最大悬架压缩行程的极限工况下，下摆臂也不会和支座本体发生剐蹭。三个安装孔的位置度公差要求很高，建模时把孔位的基准设定在底板的安装贴合面上，这样实际生产时工装定位更方便，装配时也能顺利对准副车架上的螺柱，不会出现孔位错位装不上的问题。另外，底板的下表面是完全平整的，和副车架的安装面完全贴合，没有凸起或者凹陷，保证安装后连接刚度足够，不会出现局部应力过大的情况。很多新手建模时容易忽略这类细节，要么把安装面做的有拔模斜度，

　　要么孔位的沉台深度不对，导致实际装配时贴合不严，车辆行驶一段时间后连接螺栓松动，产生底盘异响。这个支座的立柱和底板的衔接处，除了大圆角过渡，还在背面做了加强筋结构？不对，看这个模型的结构，是把衔接位置的壁厚做了渐变加厚，从立柱根部到底板边缘，壁厚逐步过渡，既保证了强度，又不会过多增加零件重量，符合小型车轻量化的设计要求。实际维修场景里，这个零件如果发生变形，会直接导致车轮定位参数失准，出现跑偏、轮胎偏磨、转向回正力异常等问题，所以建模时的形位公差设定也很重要，立柱的轴线和底板安装面的垂直度必须控制在合理范围内，否则减震器安装后会出现偏斜，加速衬套的磨损。另外，零件的边缘都做了小倒角处理，没有锋利的锐边，避免装配时划伤工人的手，

　　也不会割伤周边的线束护套和橡胶衬套。从设计思路上来说，这类底盘承载件永远是强度、安装便利性、避让周边运动件三个要素优先，造型反而是最不重要的，所有的轮廓形状、孔位位置、尺寸参数都是为了满足实际装车的功能需求，没有多余的装饰性结构。我之前做同级别小型车的底盘件建模时，也遇到过类似的结构，一开始把底板轮廓做的太规整，结果运动干涉检查时发现下摆臂在极限行程下会碰到支座，后来反复调整轮廓形状，切掉了干涉的部分，才形成这种不规则的三耳式底板结构，和这个模型的结构逻辑是一致的。还有安装孔的沉台设计，一开始我没做沉台，直接用通孔加平垫的结构，结果装配后平垫和螺母突出底板表面，和下方的护板间隙太小，颠簸路面时护板会和螺母碰撞产生异响，后来改成沉台结构，把螺母藏在沉台里，就解决了这个问题，这些细节都是实际装车验证过的，不是凭空画出来的结构。这个模型的尺寸比例也很合理，立柱的直径和高度比例、底板的大小和厚度比例、安装孔的直径和底板厚度的比例，都符合实际工程设计的规范，没有出现比例失调的情况，用来做底盘装配练习、运动干涉仿真分析都是很合适的参考。
