弧形制动钳结构三维设计方案

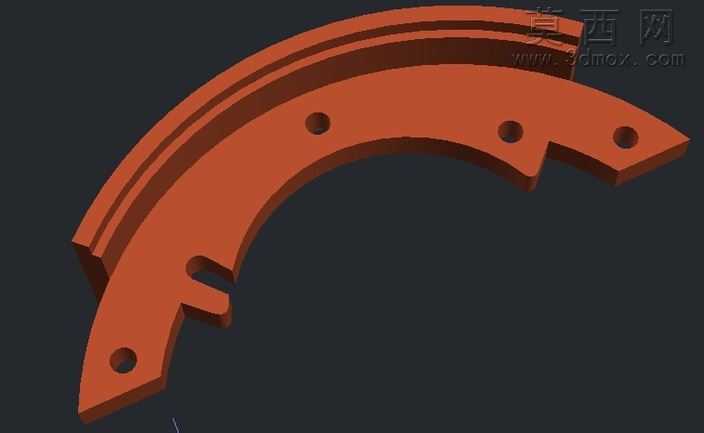

本制动钳三维模型采用先二维绘制轮廓再三维成型的设计思路，首先在2D绘图环境中完成钳体弧形轮廓、安装孔位、卡槽结构的精准绘制，确定整体外形的曲率半径、各孔位的相对位置与尺寸公差，保证钳体的弧形结构能够适配对应制动场景的安装空间需求。随后将二维轮廓导入三维建模环境，通过拉伸、切除等基础建模命令生成实体结构，建模过程中严格控制钳体的壁厚参数，在保证结构强度的前提下尽可能降低整体重量，适配轻量化的设计需求。模型的弧形主体上均匀分布三处圆形安装通孔，用于钳体与外部基座的固定连接，端部的异形卡槽结构用于配合制动片的安装定位，底部的小孔用于辅助定位或安装限位部件，各结构之间的过渡位置均做了圆角处理，避免应力集中导致的结构损坏。材质方面模拟工业常用的合金结构钢材质，表面做氧化处理呈现红棕色质感，渲染过程中调整了材质的粗糙度与反光参数，还原金属零件的真实质感，同时通过光影效果突出钳体的弧形曲面结构与各孔位、卡槽的立体形态。建模过程中对各配合面的尺寸精度做了严格校验，保证后续装配时各部件能够精准契合，不存在干涉问题，整体结构简洁实用，没有冗余设计，完全围绕制动钳的实际功能需求展开设计，可用于制动系统的结构验证、教学演示或后续的加工生产参考，模型的各特征参数均可编辑调整，方便根据不同的使用场景修改尺寸规格，适配不同的制动载荷与安装空间要求。
