小型LPG家用气瓶充装撬装装置结构

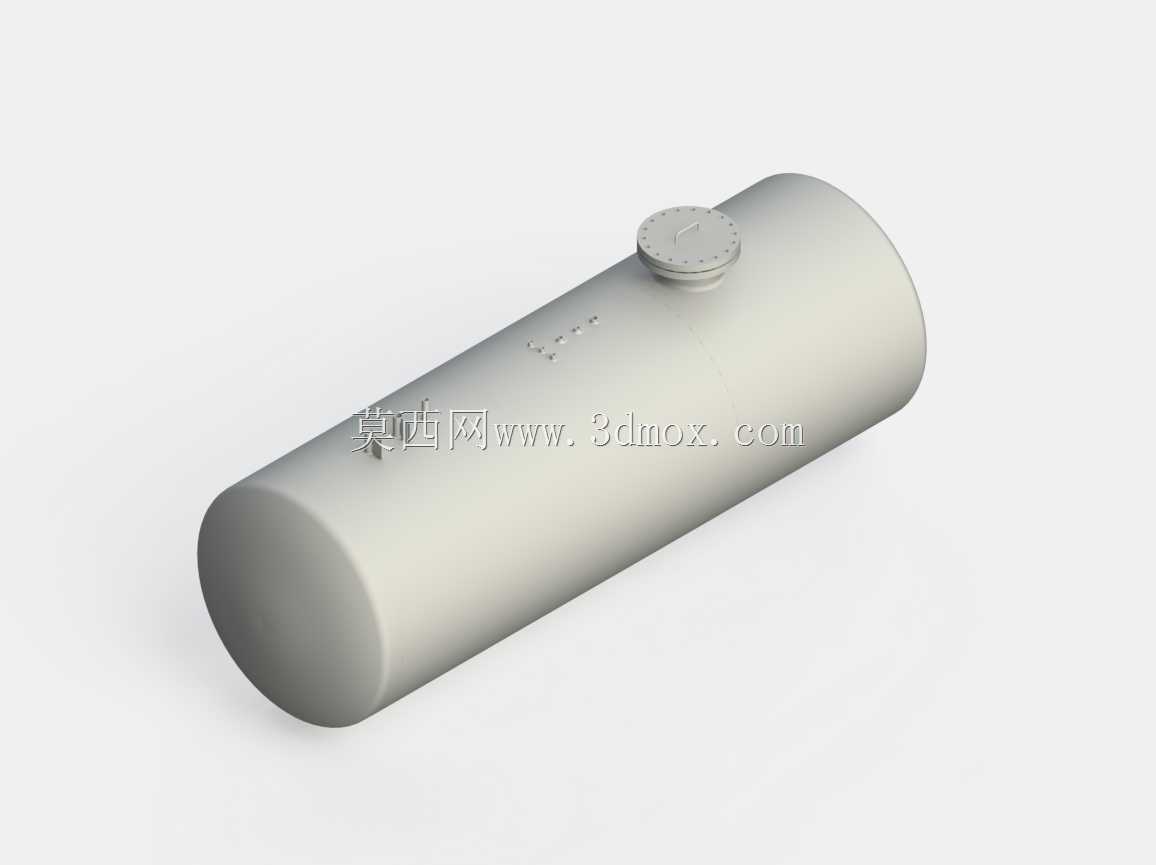

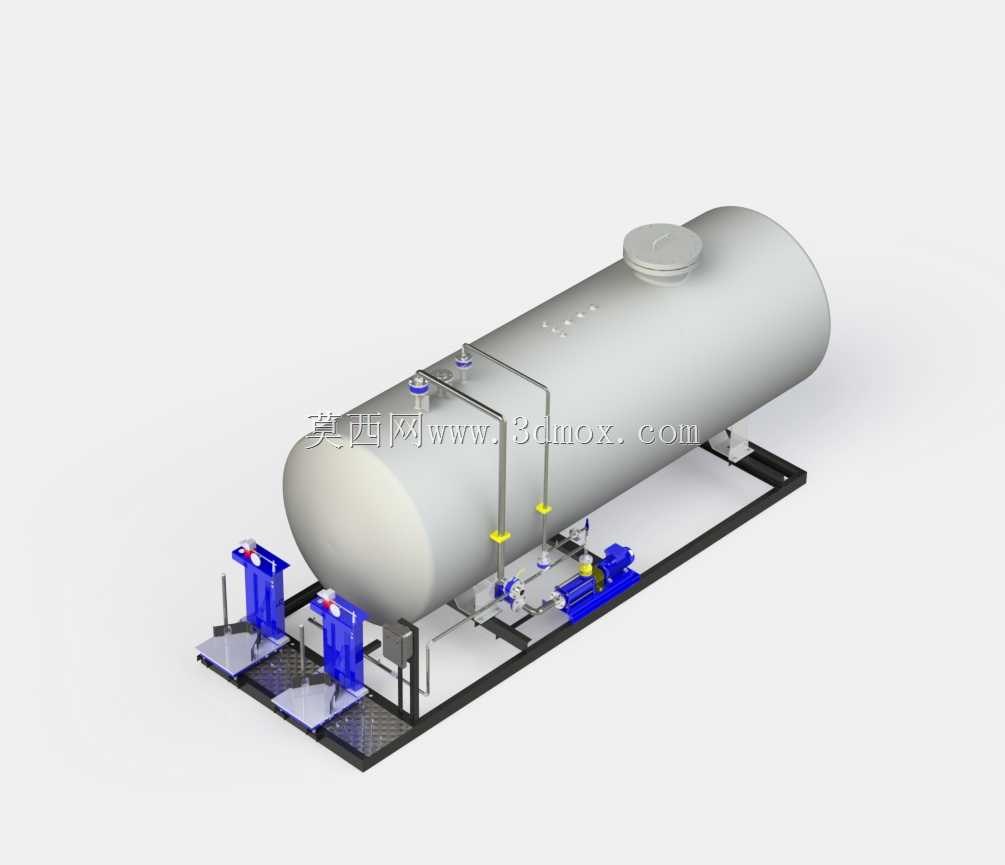

　　这套撬装式液化石油气充装装置，主要面向乡镇、城郊小型民用燃气配送站点的应用场景，解决传统分散式加注站占地大、安装周期长、合规性改造难度高的实际痛点，整体采用撬装集成化设计思路，所有工艺部件均预装在统一的钢制焊接底座上，无需现场大规模进行管道预制与设备基础浇筑，到场后仅需对接进料管线、供电与接地系统即可投入使用，大幅降低站点建设的施工量与周期。从实际功能来看，装置核心承载部件为卧式承压储罐，罐体采用标准椭圆形封头对接焊接结构，顶部设置人孔便于内部检修与清洁，同时预留了安全阀接口、液位计接口、压力检测接口，所有管口方位均按照日常操作的巡检路径排布，避免操作人员在巡检过程中需要绕行设备，降低日常运维的操作风险。

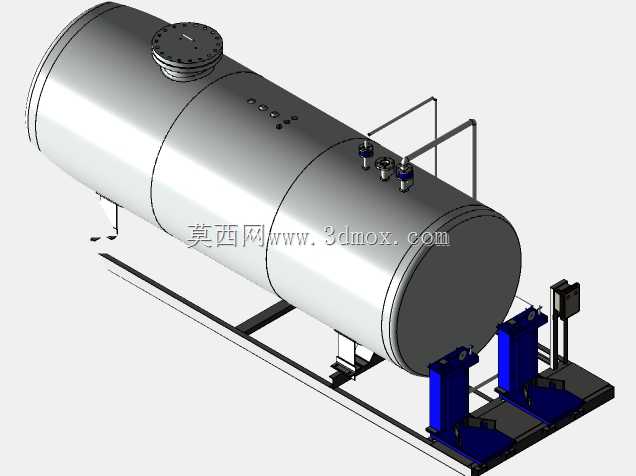

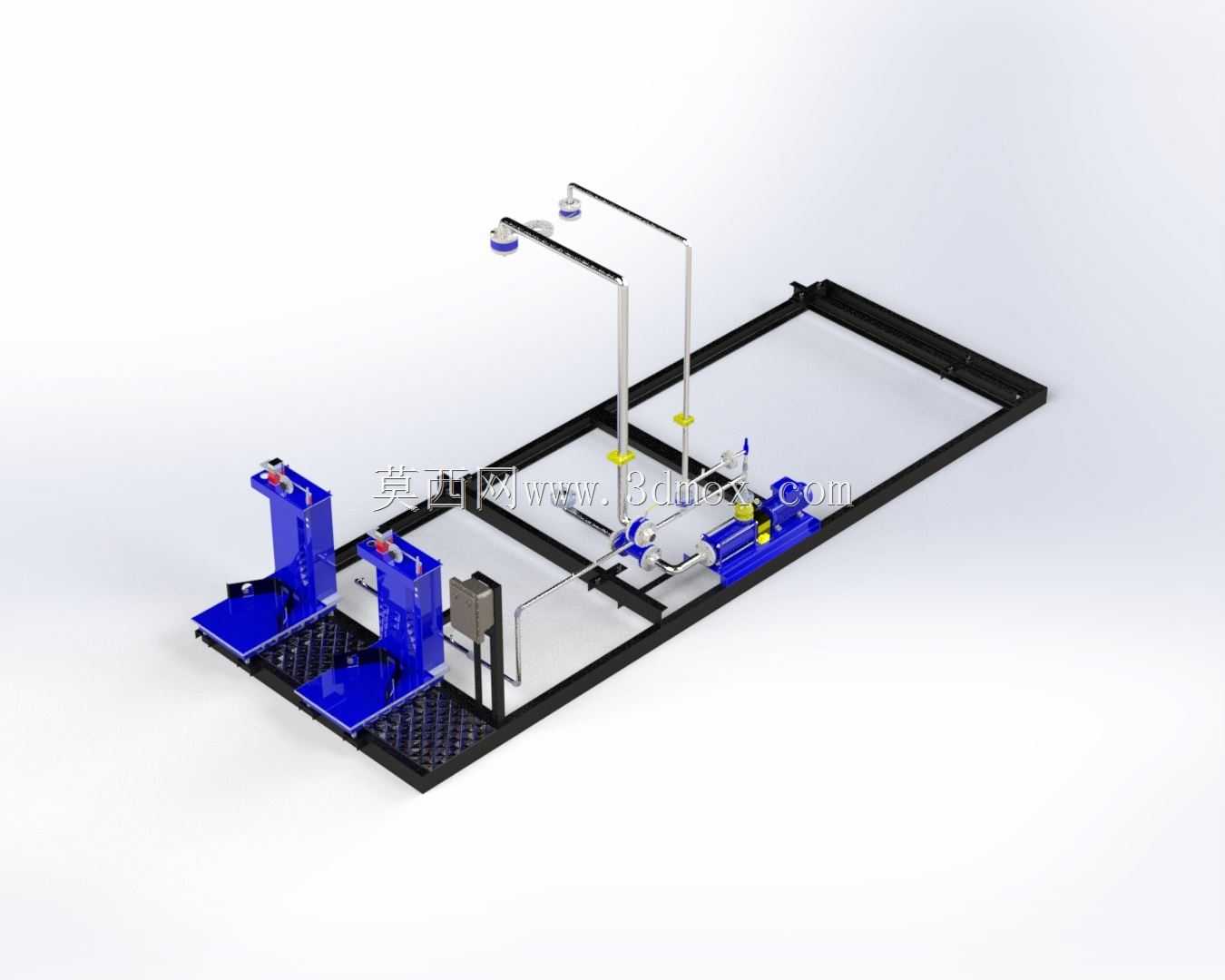

　　储罐底部的鞍式支座与撬装底座采用螺栓连接而非满焊固定，一方面可以抵消罐体因温度变化产生的热胀冷缩形变应力，避免长期应力集中导致的焊缝开裂，另一方面也方便后续罐体的检测与更换，无需整体破坏撬座结构。撬座前端并排设置两套独立的充装工位，每个工位均配置独立的充装秤、充装枪支架与紧急切断阀，两套工位可同时作业互不干扰，充装秤采用落地式安装，秤体下方设置可调式支撑脚，可在场地不平整的情况下快速调平，保证充装计量的精度，避免因秤体倾斜导致的充装量偏差。工艺管道的排布全部沿撬座侧边的管廊支架敷设，液相管与气相管分层布置，避免管线交叉导致的安装与检修困难，所有管道弯头均采用标准长半径弯头，降低液化石油气输送过程中的阻力损失，

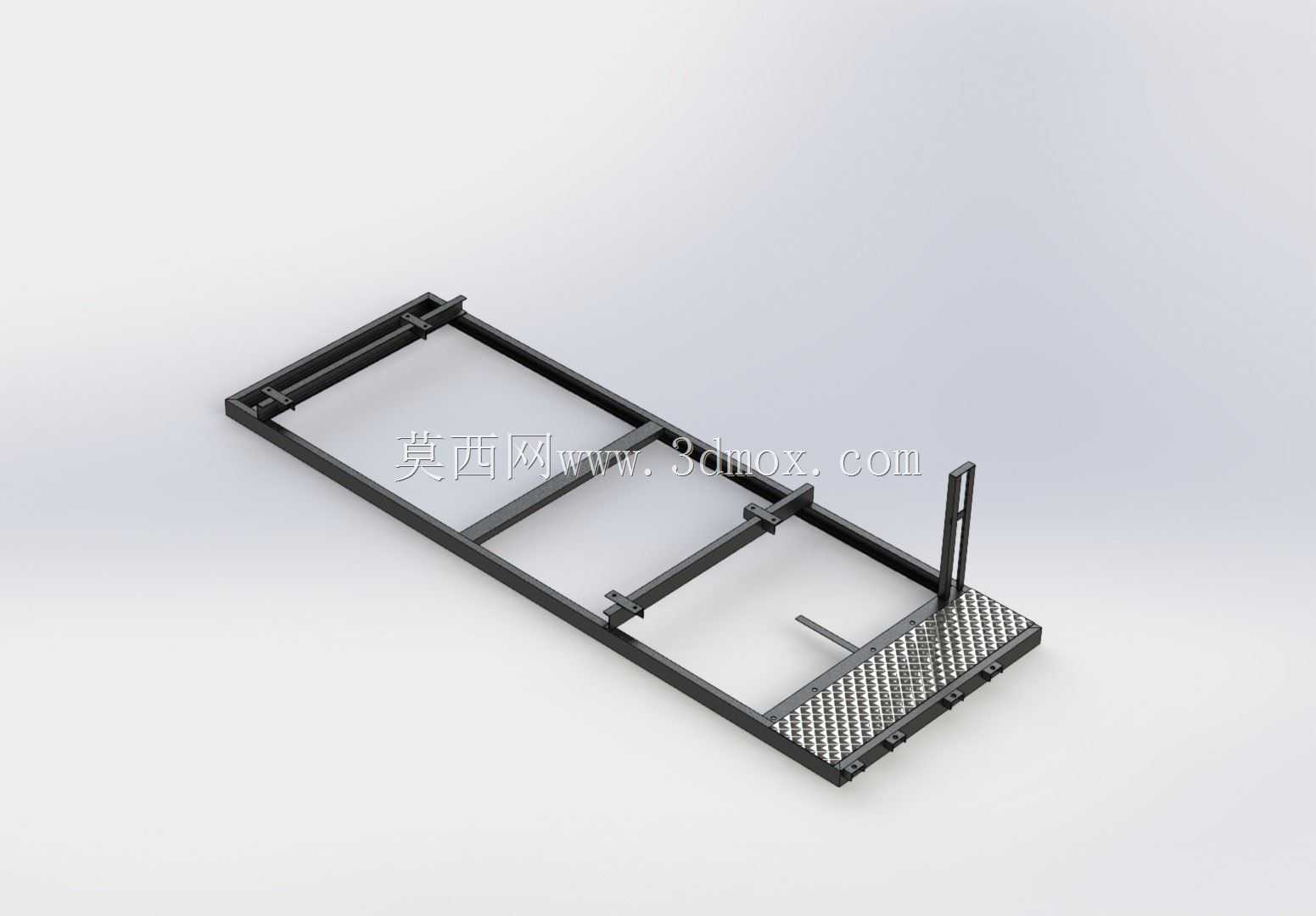

　　管道上的阀门操作手柄全部朝向巡检通道一侧，操作人员站在通道内即可完成所有阀门的开关操作，无需探身到设备间隙内部。撬座表面铺设防滑花纹钢板，操作区域预留了排污口，可将日常作业过程中滴落的残液、雨水统一收集排放，避免积液造成的人员滑倒风险，同时撬座边缘设置了吊装孔位，满足整体吊装转运的需求，可根据站点的用气需求变化，快速将整套装置转移到其他点位，适配临时供气点、季节性供气高峰的机动调配需求。设计过程中充分考虑了民用站点操作人员的专业能力水平，所有操作部件的高度均按照人体工程学设置，充装操作位的高度适配站立操作的舒适区间，紧急切断按钮设置在伸手可及的位置，出现异常情况时可第一时间触发切断。设备的安装边界控制十分紧凑，

　　整体撬体的长宽尺寸适配标准货运车辆的运输要求，无需办理超限运输审批即可完成公路转运，撬体周边预留的操作检修空间不小于0.8米，满足燃气设备安全规范的间距要求，无需额外扩大站点的占地范围。储罐的容积配置适配小型站点的日常周转量，既可以满足周边居民的日常用气充装需求，又不会因为储量过大提升站点的安全管理等级，降低站点的合规运营成本。管道系统的连接除必要的法兰检修口外，全部采用氩弧焊打底的焊接工艺，减少泄漏点，每个充装工位的管道上都设置了止回阀，避免充装过程中出现介质倒流的情况，保障充装作业的安全。整套装置的结构设计没有冗余部件，所有外露部件均做了圆角处理，避免尖锐棱角对操作人员造成磕碰伤害，撬座底部设置了接地端子，可直接对接站点的接地网，导出设备运行过程中产生的静电，消除燃气场景下的静电安全隐患。
