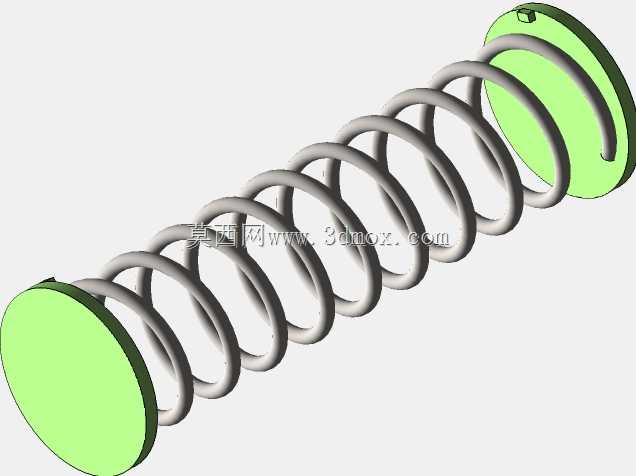

带两端连接座圆柱螺旋压缩弹簧结构

　　这类带两端连接座的圆柱螺旋压缩弹簧，在各类需要弹性复位、缓冲吸振、力值加载的机械结构中应用十分广泛，小到消费电子的按键复位结构、通讯设备的触点压紧结构，大到工业自动化设备的缓冲限位组件、小型工装的弹性压紧机构，都能见到这类结构的身影。和常规无安装座的裸弹簧不同，两端集成的连接座直接解决了普通弹簧安装时容易偏斜、受力点偏移、工作过程中弹出脱落的常见问题，在装配环节不需要额外配置弹簧座或者定位销，直接通过两端的连接座和对应配合件完成固定，大幅降低了装配环节的定位难度，也减少了零散零件的数量，提升了装配效率。

　　从功能特性来看，这款弹簧的螺旋段采用等节距圆柱螺旋结构设计，这种结构的刚度线性度表现优异，在有效压缩行程内，弹力输出和压缩量的线性关系稳定，不会出现刚度突变的情况，适合对弹力输出一致性有要求的工况。两端的连接座采用圆盘式结构，和弹簧端部的支撑圈紧密贴合固定，连接座的端面平整度控制在合理公差范围内，安装后可以保证弹簧的受力轴线和安装基准面垂直，避免工作过程中因为受力偏斜导致弹簧圈侧磨、早期疲劳断裂的问题。连接座上预留的小型定位凸台结构，可以直接卡入配合件对应的定位槽或者安装孔内，不需要额外的紧固件就能完成预固定，在设备维护更换时也能快速拆装，不需要复杂的工装辅助。

　　设计这类弹簧结构的时候，首先要确认的是安装边界的尺寸约束，弹簧的外径要小于安装腔的内径，预留出足够的径向间隙，避免弹簧压缩过程中外径胀大剐蹭安装腔内壁；两端连接座的外径要和安装位的定位尺寸匹配，保证安装后没有径向窜动。弹簧的有效圈数和总圈数需要根据所需的工作行程、额定载荷来计算确定，支撑圈和两端连接座的贴合长度要足够，避免工作过程中弹簧端部和连接座脱开。连接座的厚度需要根据最大压缩力下的抗压强度来确定，避免受力时连接座发生变形，导致弹簧安装基准偏移。螺旋部分的旋向选择没有特殊要求的话一般采用右旋，符合行业通用的加工习惯，也方便和其他标准件的配合。

　　在实际选型应用的时候，需要先核算工作行程内的最大压缩力，确保弹簧的极限压缩量大于工作行程的1.2倍以上，预留足够的安全余量，避免弹簧长期处于并圈状态导致塑性变形失效。安装时要先将一端的连接座和固定端配合到位，确认定位凸台卡入对应槽位后，再将另一端和活动端的配合件对齐，缓慢压缩弹簧到工作长度后完成活动端的固定，不要强行偏斜安装，否则会导致弹簧工作时受力不均，大幅缩短使用寿命。这类带集成连接座的弹簧相比分体式弹簧加弹簧座的结构，整体的同轴度更容易保证，在对安装空间要求紧凑、装配效率要求高的通讯类设备、小型消费电子结构、自动化检测工装中使用优势明显，不需要单独加工配套的弹簧座零件，也省去了弹簧和弹簧座装配时的间隙调整环节，整体结构的可靠性也更高。日常维护时只需要定期检查弹簧表面有没有锈蚀、裂纹，连接座和弹簧的结合部位有没有松动，就可以保证结构长期稳定工作，不需要额外的润滑维护，适配多种常规工况的使用需求。
