小型英制尺寸电动鼓风机结构设计

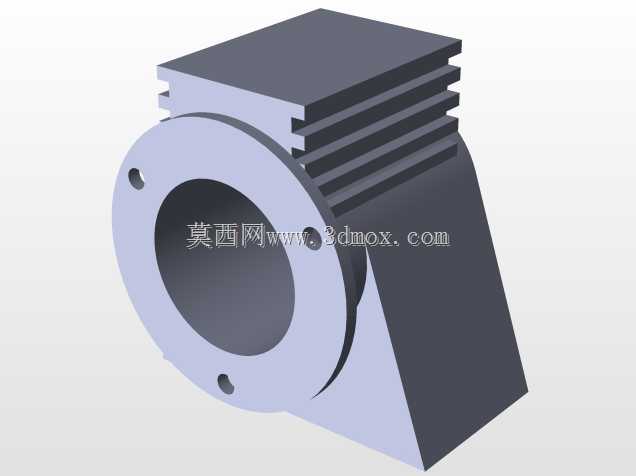

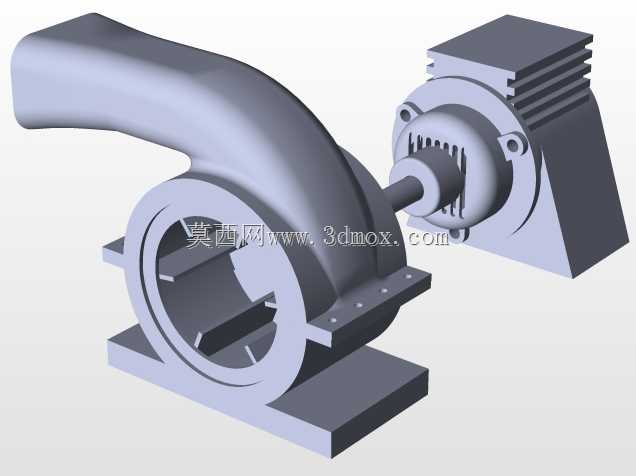

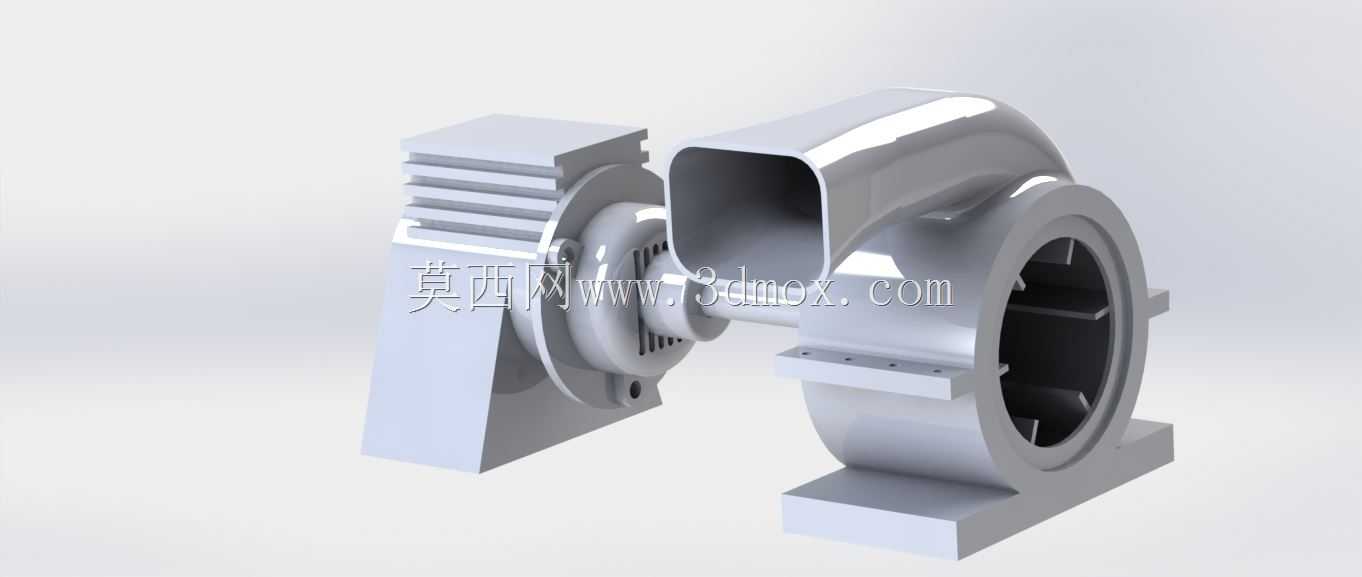

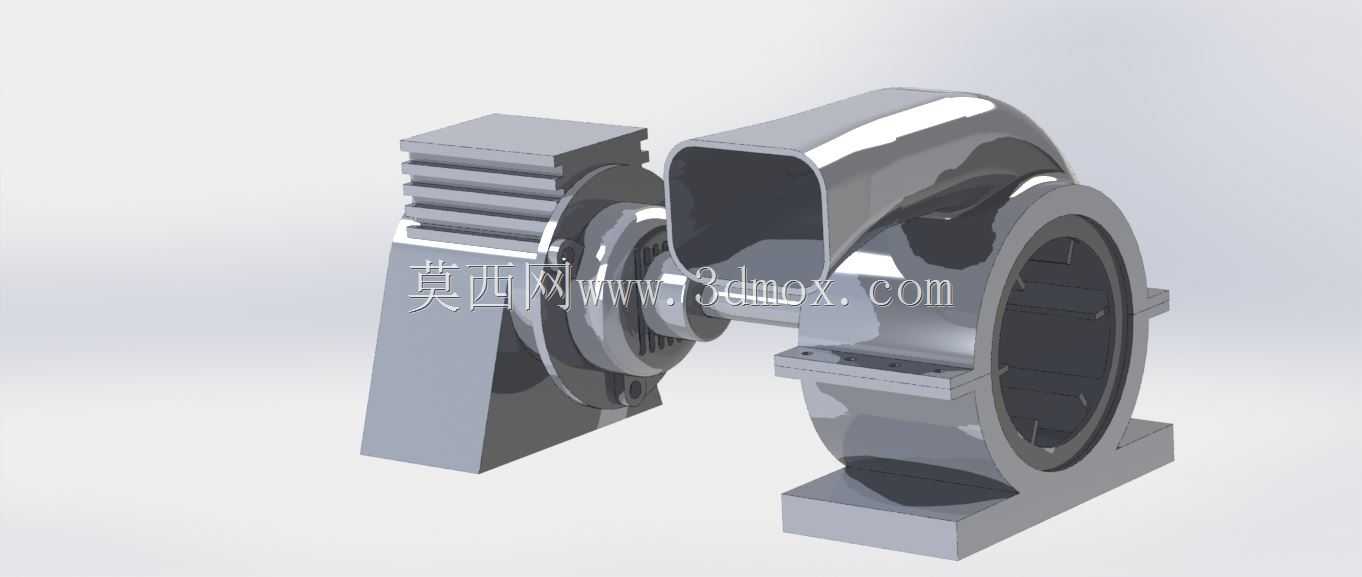

　　这款小型电动鼓风机的设计，首先锚定了小空间通风、小流量正压送风的实际工况需求，常见于小型设备散热、工位局部送风、小型实验装置气路供给、电子设备舱通风这类对安装空间有严格限制的场景，区别于大型工业离心风机的大流量高风压设计，这款产品走的是紧凑化、小功率适配的路线。从结构布局来看，驱动电机与风轮蜗壳采用同轴直连的布置方式，没有额外的传动结构，一方面减少了传动环节的能量损耗，另一方面也大幅压缩了整机的轴向安装尺寸，电机端的散热筋直接与电机外壳一体铸造成型，不需要额外加装散热风扇，依靠电机自身运转的气流带动就能满足连续运转的散热需求，这种设计在小功率风机上非常实用，能减少零件数量，降低装配复杂度。蜗壳部分采用渐开线流道设计，

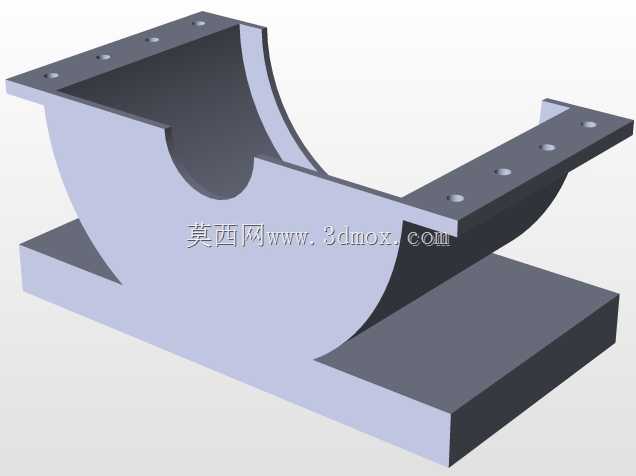

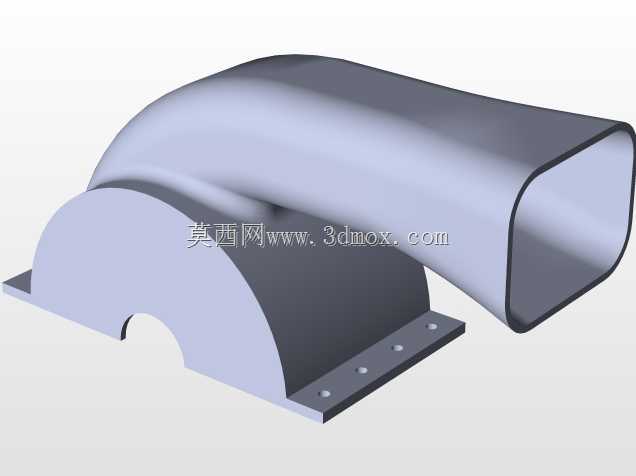

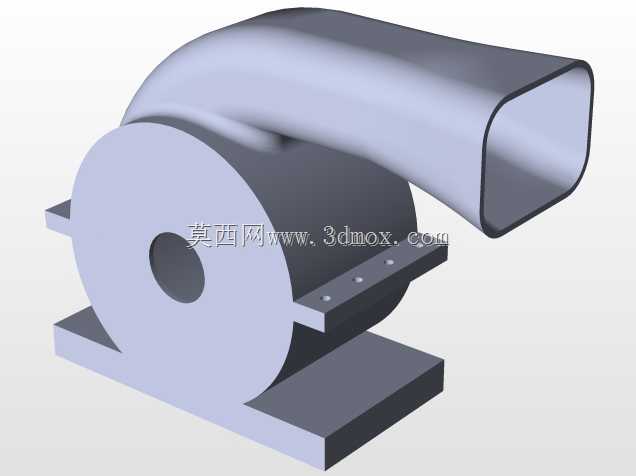

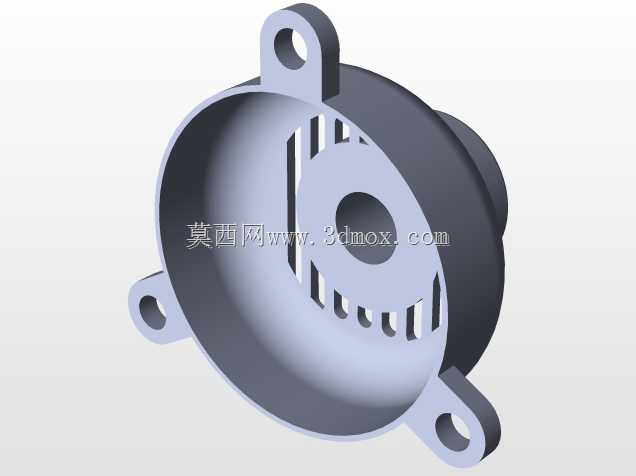

　　进风口为轴向直入结构，出风口做了直角转向的方型接口，接口端面预留了安装固定的凸台与孔位，方便对接通风管路或者直接固定在设备壁面上，蜗壳的壁厚做了均匀化处理，既保证壳体的结构刚度，避免运转过程中产生共振异响，也不会因为壁厚过大造成不必要的材料浪费。整机的安装支座分为两部分，电机端的支座与蜗壳端的支座分别做了一体化的安装底板，底板上预留了对应的安装孔位，两个支座的安装面处于同一水平基准面，安装时可以直接通过螺栓固定在安装基座上，不需要额外调整同轴度，因为在设计阶段就已经把电机轴与风轮的同轴度公差、两个安装面的平面度公差做了严格的约束，装配时只要把两个组件通过连接法兰锁紧，就能满足运转的同轴度要求，降低现场安装的调试难度。

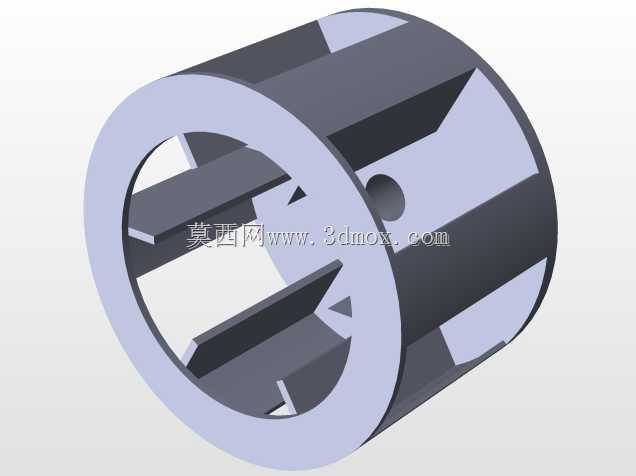

　　尺寸体系全部采用英制单位标注，适配采用英制标准的设备配套场景，所有安装孔的孔径、孔位间距、接口尺寸都符合英制紧固件与管路的配套标准，不需要额外做尺寸转换就能直接对接配套零件。风轮采用多叶片前倾式结构，适合小流量下获得相对稳定的风压，叶片与轮盘的连接做了圆角过渡，减少应力集中，同时也能降低气流在叶片间的流动阻力，减少运转过程中的气动噪音。在设计过程中，特意把电机的接线端布置在电机壳体的侧上方，避免送风过程中可能产生的凝露或者管路漏液滴落到接线部位造成电气故障，接线部位预留了足够的走线空间，方便安装接线端子与防护套管。整机的外形边界做了规整化处理，没有突出的尖锐结构，在设备内部安装时不会与周边的管线、其他零件产生干涉，

　　蜗壳的出风口方向可以根据安装需求在装配时调整角度，适配不同的送风方向要求，不需要重新设计壳体结构，提升了产品的通用适配性。从实际使用的角度来看，这种小型电动鼓风机不需要复杂的配套安装条件，只要固定好安装底座，接好对应规格的电源，对接好出风管路就能投入使用，日常维护只需要定期清理进风口的过滤结构，避免杂物吸入蜗壳打坏风轮即可，因为没有易损的传动部件，整体的维护成本很低，连续运转的稳定性也更有保障。在建模过程中，所有的配合面都做了公差匹配设计，电机轴与风轮的配合采用过渡配合加顶丝固定的方式，既保证装配时的便利性，也能避免长期运转过程中风轮与轴产生相对滑动，连接法兰的止口设计做了精准的定位约束，保证每次拆装之后都能复位到准确的装配位置，不会因为拆装造成同轴度偏差。
