伺服机器人关节连接支撑支架结构

　　在工业机器人、小型协作机械臂以及桌面级自动化执行机构的设计搭建中，关节位置的支撑连接件是保障传动精度、承载运行载荷的核心结构件，这款伺服支架正是针对伺服驱动类机器人关节的安装定位需求设计的专用支撑结构。从实际应用场景来看，这类支架多用于多自由度机械臂的关节衔接位置，承担伺服输出端与臂段结构的连接载荷，同时为伺服本体提供稳定的安装基准，避免关节运行过程中出现传动偏心、结构晃动的问题，在小型教学机器人、桌面分拣机械臂、轻载搬运执行机构的关节结构中都有广泛的适配空间。

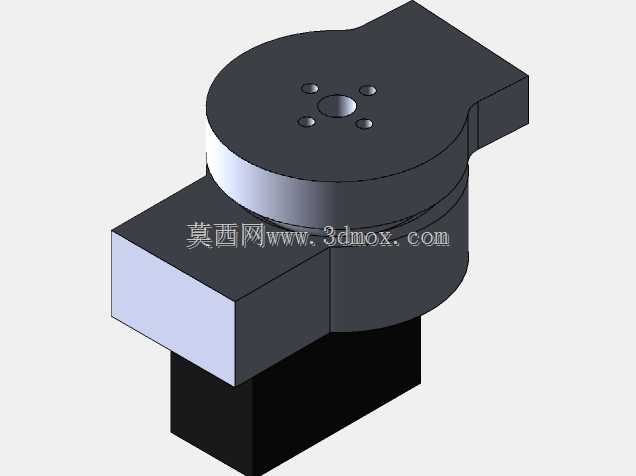

　　从功能特性上看，该支架采用分层式承载结构设计，上部圆盘结构对应伺服输出法兰的安装界面，盘面预留的四个均匀分布的安装孔位，可直接匹配标准微型伺服的输出端安装孔距，无需额外加工转接板即可实现输出端与负载臂段的刚性连接，圆盘与下部基座之间的轴段结构预留了伺服输出轴的回转空间，可避免关节回转过程中臂段与支架本体产生运动干涉。下部的块状基座结构为伺服本体提供包覆式安装空间，可将伺服主体嵌入基座内腔，既能够缩减关节位置的整体外形尺寸，也能对伺服外壳形成防护，避免运行过程中外部杂物磕碰伺服本体，同时块状基座的两个侧向延伸平面可作为与相邻臂段的连接界面，通过标准紧固件即可实现支架与臂段型材的刚性固定，保障关节整体的结构刚度。

　　从设计思路层面分析，这款支架的结构完全围绕伺服关节的实际运行需求展开，没有冗余的装饰性结构，所有几何特征都服务于安装定位与载荷传递。上部圆盘的直径尺寸匹配常用微型伺服的输出法兰规格，盘面的沉孔设计可让紧固件安装后端面与圆盘表面齐平，避免突出的螺钉头与回转臂段产生刮擦；中间的圆柱过渡段高度经过适配，既能够留出足够的回转间隙，也不会过度增加关节位置的轴向尺寸，保障机械臂的关节活动范围符合设计预期。下部的块状基座内腔尺寸与常用的6g规格微型伺服外形匹配，基座侧壁的厚度经过载荷校核，在轻载运行工况下可承受关节回转带来的扭转载荷与径向载荷，不会出现结构变形导致的传动精度下降问题，基座底部的平面可作为安装基准面，在装配时可快速实现伺服与支架的同轴定位，降低装配调试的难度。

　　在安装边界与尺寸适配方面，该支架的上部圆盘安装孔位采用圆周均匀排布，孔位中心距适配主流微型伺服的输出法兰标准，可直接对接标准舵机盘或者自定义的臂段连接法兰；下部基座的侧向安装面预留的安装孔位间距匹配常用的15系列、20系列铝型材的槽距，无需额外加工转接件即可直接与铝型材臂段连接，整体结构的最大外轮廓尺寸控制在小型机械臂关节的常用尺寸范围内，不会占用过多的臂段安装空间，关节回转时的运动包络半径经过优化，在支架随关节做俯仰回转时，不会与相邻的臂段结构产生运动干涉，可保障关节在-90°到+90°的常规俯仰角度范围内顺畅运行。

　　从结构受力的角度来看，这款支架的载荷传递路径设计十分清晰，关节运行时臂段产生的径向载荷与扭转载荷通过上部圆盘传递到中间圆柱段，再均匀分散到下部的块状基座上，最终通过基座的连接界面传递到相邻臂段，整体结构没有明显的应力集中位置，在常规轻载工况下长期运行也不会出现结构疲劳损坏的问题。支架的各个安装面都设计为平面结构，在加工或者3D打印制作时都可以很方便地保证安装面的平面度，降低后续装配的调校难度，即使是采用FDM工艺3D打印制作，也能获得足够的安装精度，满足小型机器人关节的使用需求。
