手绘风格概念跑车造型三维结构设计

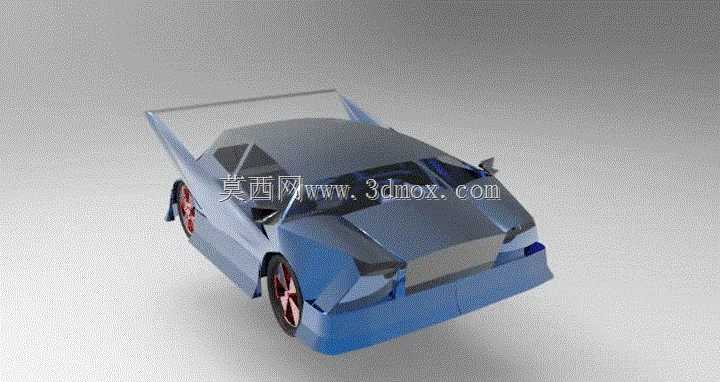

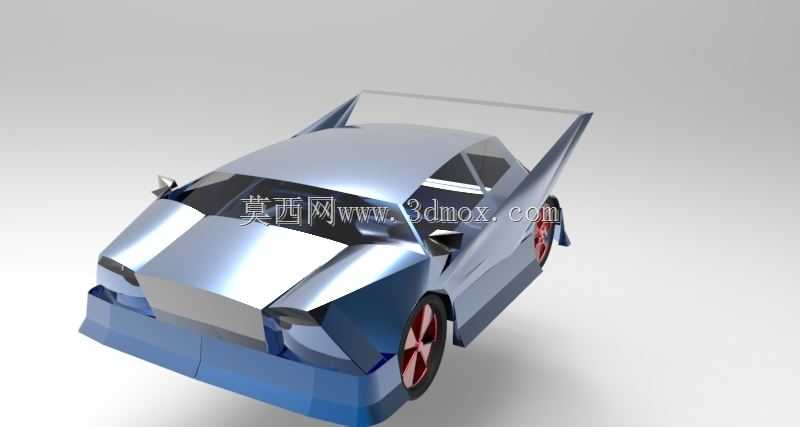

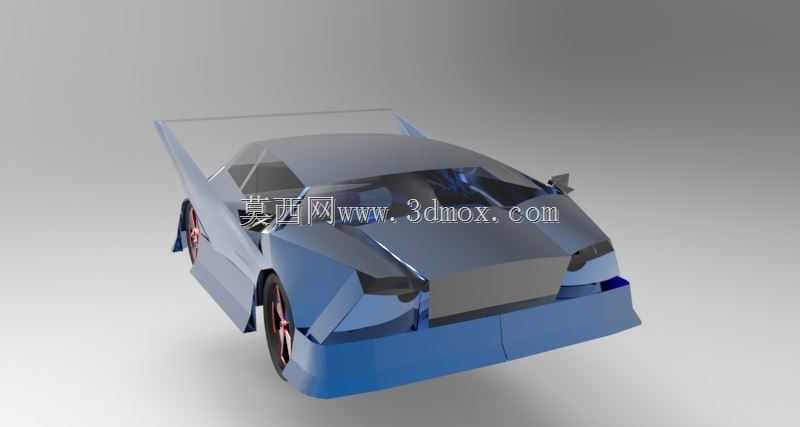

　　本次呈现的概念跑车三维结构，核心面向乘用车前瞻造型验证、文创衍生设计、小型展陈道具开发三类场景落地。在实际工程推进中，这类非量产化的概念车体建模，首先要明确不同场景下的尺寸边界：若服务于车展1:5缩比展模，整车长度需控制在900mm以内，宽度控制在360mm，高度不超过240mm，预留底部30mm的安装支座空间，确保展陈时的重心稳定；若面向1:18比例的收藏级车模开发，整车长度需压缩至260mm区间，轮距匹配通用1:18车模的32mm标准宽度，可直接适配市售通用轮组配件，降低后续开模成本。

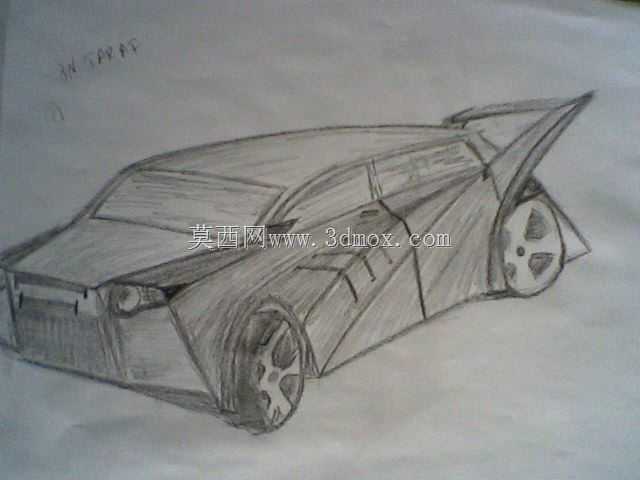

　　从功能特性来看，该概念车体采用了大倾角溜背+固定式高尾翼的气动布局，建模时重点还原了手绘稿中锐利的折线型车身覆盖件特征，区别于传统量产跑车的圆润曲面设计，所有车身棱线均做了0.8mm的圆角过渡处理，既保留手绘的硬朗视觉效果，也避免后续加工时出现应力集中问题。车头部分采用了封闭前脸设计，取消传统进气格栅结构，适配新能源动力总成的布局需求，前灯组采用狭长的嵌入式结构，预留12mm的灯腔安装空间，可集成小型LED灯组实现灯光演示功能。

　　设计思路上，建模全程以手绘稿的透视比例为基准，首先搭建整车的骨架控制线：先确定前后轮心的位置，轴距控制在整车长度的58%区间，确保视觉重心落在前后轮之间，避免出现比例失衡的问题；车身侧围的折线从翼子板起始，贯穿车门延伸至车尾与尾翼支撑结构连为一体，这部分曲面构建时采用多截面放样的方式，每间隔50mm设置一个控制截面，确保折线的走向完全匹配手绘的透视角度，不会出现曲面扭曲的问题。轮拱部分做了外扩30mm的宽体设计，轮辋采用手绘稿中的五辐异形结构，辐条边缘做切削处理，匹配低扁平比轮胎的安装位，轮胎与轮拱之间预留15mm的间隙，满足静态展示的视觉比例要求，若后续要做动态演示版本，可将间隙调整至25mm，预留悬挂跳动的活动空间。

　　车尾的高尾翼采用一体化支撑结构，与车尾侧围直接相连，而非传统量产车的支架式安装，这部分建模时重点做了壁厚优化，若采用树脂3D打印制作展件，尾翼部分壁厚控制在2mm，内部增加十字形加强筋，避免长悬臂结构出现打印变形；若面向注塑量产的车模产品，尾翼部分壁厚统一调整为1.5mm，增加0.5°的脱模斜度，确保后续开模时可顺利脱模。车身的乘员舱部分采用单块式玻璃曲面，前风挡倾角达到32°，匹配大溜背的造型趋势，玻璃与车身覆盖件的配合间隙预留0.3mm，满足装配精度要求。

　　从安装边界来看，整车底盘采用平整化设计，底部预留标准的M3螺纹安装孔位，孔位分布在前后轴附近的底盘平面上，可直接固定在展陈底座或者动态遥控车架上，无需额外做打孔改装。车门部分采用隐藏式门把手设计，门把手与车身曲面齐平，建模时预留0.2mm的活动间隙，若后续要做可开门版本的结构，可在车门内侧增加铰链安装位，匹配微型合页的安装尺寸。整车的所有外覆盖件均做了分块处理，前杠、侧围、尾翼、车顶均可单独拆分，方便后续做分色喷涂或者更换不同造型的配件，满足个性化定制的需求。

　　在实际工程应用中，这类概念车体模型还可用于高校交通工具设计专业的造型教学演示，帮助学生理解手绘透视到三维曲面转化的逻辑，建模过程中保留的所有特征线可直接导出为工程线图，用于后续的油泥模型刮制参考，相比直接对照手绘稿制作油泥，三维模型可提供任意角度的截面参考，大幅降低油泥制作的反复调整工作量。针对文创周边开发场景，该模型可直接导出为STL格式用于桌面级FDM3D打印，所有悬空部分均添加了45°的自支撑角度，打印时无需额外添加过多支撑结构，减少后处理的工作量。
