乘用车子午线轮胎带轮辋总成结构设计

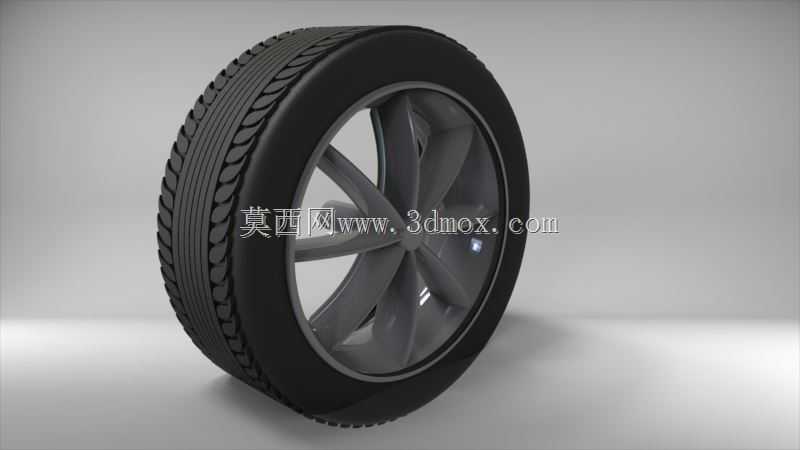

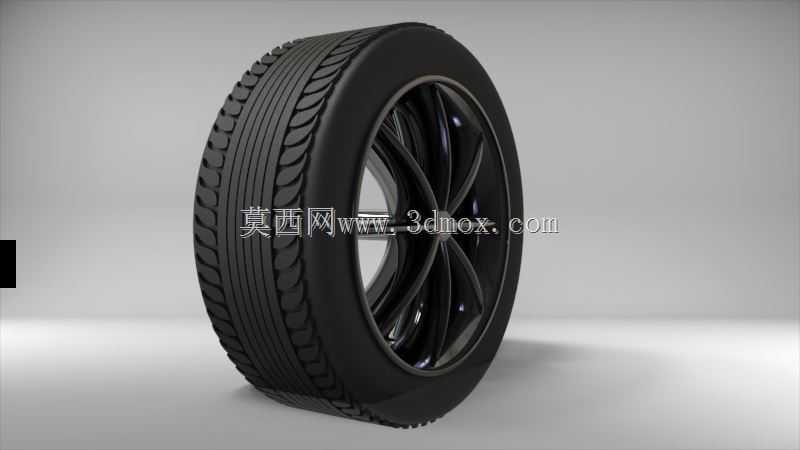

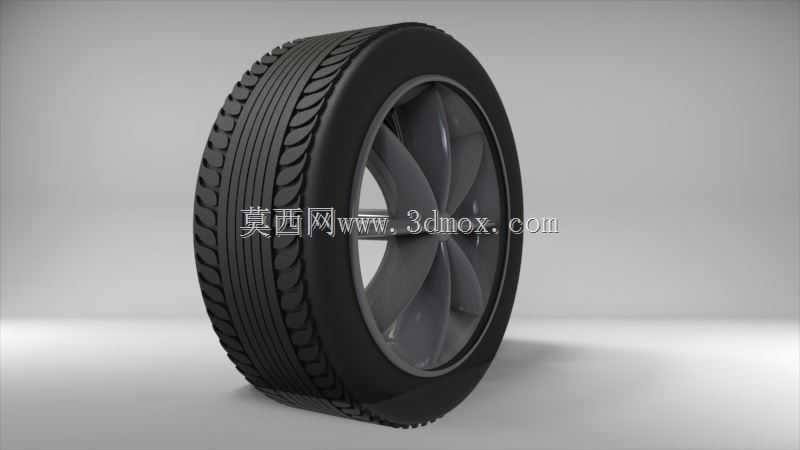

　　在乘用车底盘行走系统的开发环节，轮胎与轮辋的匹配设计直接决定整车的行驶质感、抓地性能与安全冗余，这套带完整胎面花纹的轮辋轮胎总成，是面向常规铺装路面家用车型开发的行走部件，建模过程完整还原了量产部件的装配逻辑与结构细节。从实际装车场景来看，该部件承担着整车全部垂直载荷的传递，同时要缓冲路面颠簸带来的冲击，在车辆加速、制动、转向过程中，依靠胎面与路面的接触摩擦力传递驱动力、制动力与侧向转向力，是整车与地面产生交互的唯一核心部件。设计阶段首先明确了轮辋与轮胎的安装匹配边界，轮辋的胎圈座角度、凸缘高度严格遵循乘用车轮辋的通用装配规范，确保轮胎充气后胎圈能够紧密贴合在轮辋密封面上，不会在高速行驶或者大侧向力工况下出现脱圈风险。

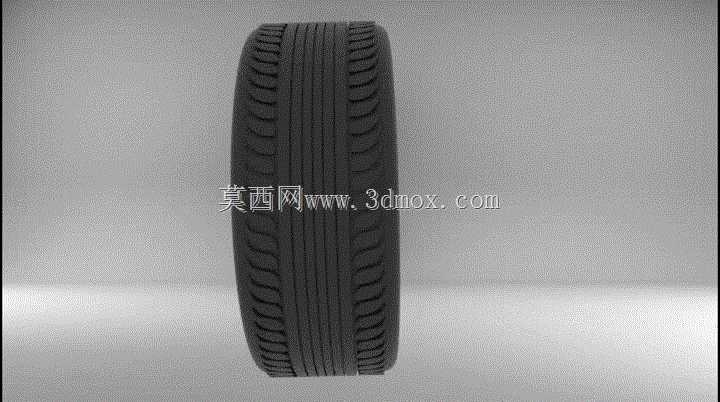

　　胎面花纹的设计并非单纯的外观造型，纵向连续的主排水沟负责快速排开胎面积水，避免雨天高速行驶时出现水滑现象，胎面细密的横向刀槽与花纹块边缘，能够在干燥路面提供足够的接地摩擦系数，同时花纹块的刚度经过匹配调校，避免转向时花纹块过度形变导致路感模糊。从结构分层来看，建模时还原了轮胎的多层复合结构逻辑，胎面胶层下方的带束层承担周向张紧力，保证轮胎高速旋转时的尺寸稳定性，胎侧部分的胶层厚度做了渐变处理，靠近胎圈位置厚度更大，用于缓冲轮辋边缘的硬接触，靠近胎面的胎侧厚度更薄，能够在路面颠簸时产生合理的形变，过滤细碎振动。轮辋部分的安装孔位按照常规乘用车四孔/五孔轮毂的通用节圆尺寸预留，中心孔的定位凸台尺寸符合通用轮毂轴承的装配公差要求，

　　轮辋的偏距设置在常规家用前驱车型的合理区间内，确保装车后轮胎接地面中心与转向节的受力点对齐，减少转向拉杆与悬架摆臂的附加力矩，降低行驶过程中的轮胎偏磨风险。在实际的整车匹配验证中，该总成的外直径尺寸适配常规15-16寸轮辋对应的家用轿车轮胎规格，轮胎断面宽度符合紧凑级车型的轮拱安装空间要求，转向时轮胎与轮拱内衬、减震器弹簧座的安全间隙预留充足，即使在满载压缩、最大转向角的极限工况下，也不会出现运动干涉。胎面花纹的节距做了错位排布设计，能够打破轮胎旋转时花纹块接地产生的周期性噪声，降低高速行驶时的胎噪传递到车厢内的水平，提升乘坐舒适性。轮辋的轮辐部分做了等强度结构设计，在满足径向、侧向载荷强度要求的前提下，尽可能减少非簧载质量，

　　降低悬架系统的振动惯性，提升车轮的贴地性能。胎圈内部的钢丝圈结构在建模时做了简化还原，确保胎圈部分的刚度能够满足充气密封的要求，同时在轮胎拆装时能够承受撬杠的作用力不会出现结构损坏。气门嘴的安装位置在轮辋的标准预留孔位，不会与平衡块、制动卡钳产生位置冲突，日常充气、胎压检测的操作空间充足。针对日常使用中常见的路肩刮蹭场景，轮辋凸缘的突出高度略高于胎侧最外侧位置，能够在低速蹭到路肩时优先接触轮辋金属部分，避免胎侧橡胶被尖锐路肩割伤导致鼓包或者爆胎。胎面的花纹沟深度按照全新轮胎的标准尺寸建模，能够为后续的磨损仿真、抓地力仿真提供准确的模型基础，也可用于整车装配的干涉检查、维修拆装的工艺模拟场景。
