卡通鲸鱼造型戏水玩具结构设计

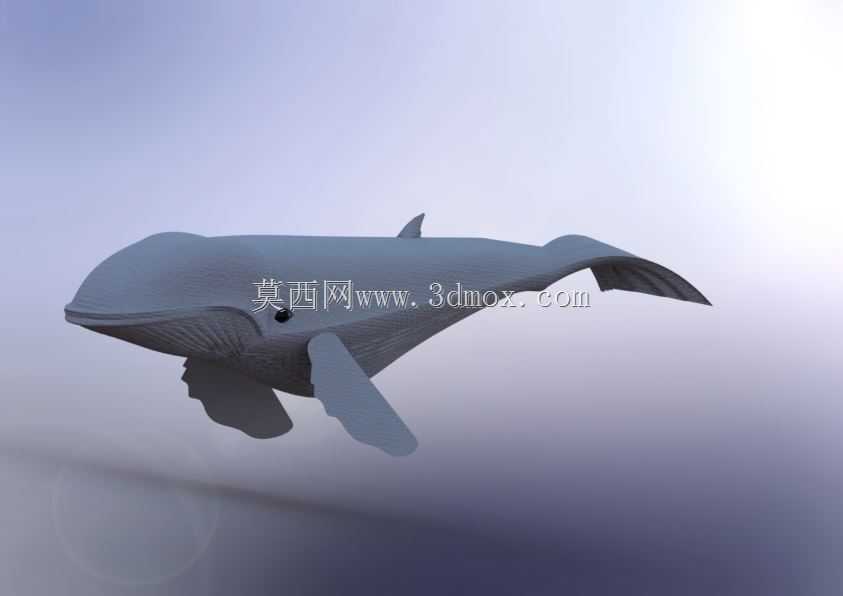

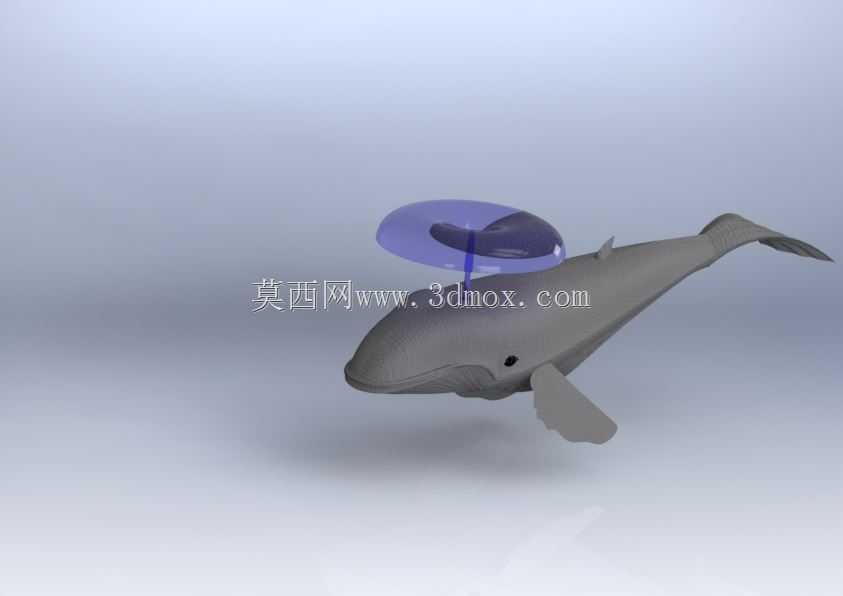

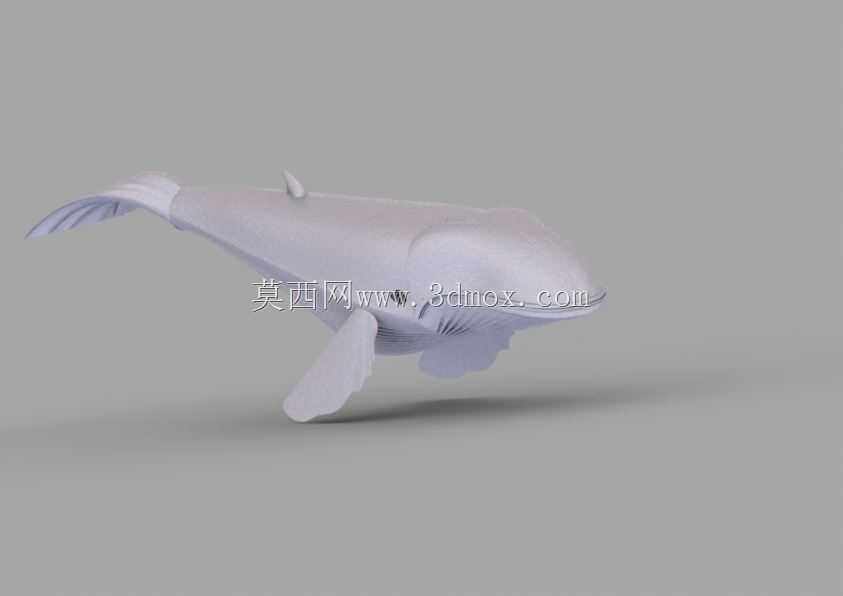

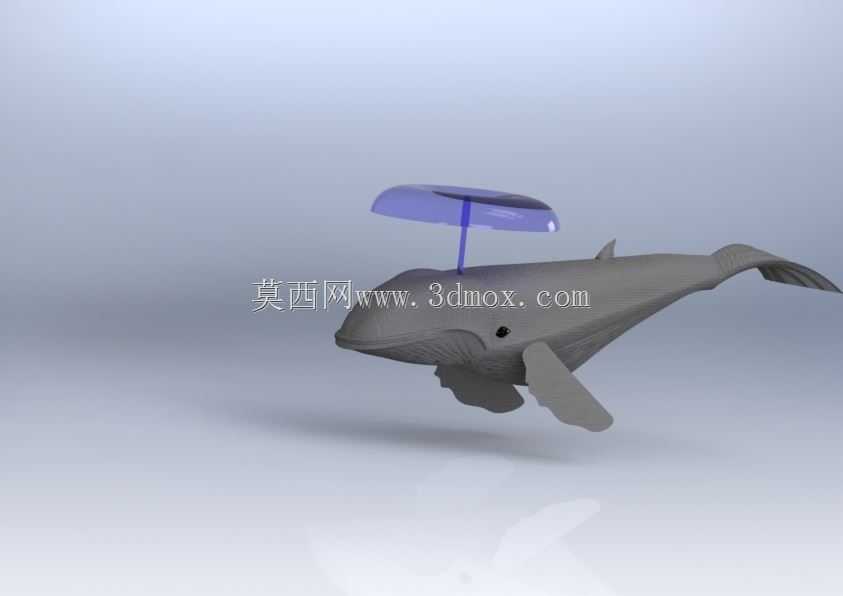

　　这款鲸鱼造型的戏水玩具，在结构设计阶段优先考虑了儿童使用场景下的安全性与交互趣味性，整体外形参考了座头鲸的生物特征做卡通化简化，没有尖锐棱角，所有外轮廓边均做了R2以上的圆角过渡，避免使用过程中划伤孩童皮肤。从结构拆分来看，主体分为鲸鱼躯体、胸鳍、尾鳍、顶部喷水组件四个核心部分，躯体采用中空壳体设计，壁厚控制在2mm均匀区间，既保证注塑成型时的熔体流动顺畅，避免出现缩痕、缺胶缺陷，也能控制整体重量，让玩具在水中可以保持半浮状态，适配浴缸、儿童戏水池等玩水场景。顶部的喷水组件做了隐藏式水路设计，支柱内部为直径3mm的通水孔，连接躯体内部的储水腔，当玩具被置入水中时，水通过躯体底部的进水孔流入储水腔，按压鲸鱼背部时，

　　内部空气受压将水从顶部的伞状喷水盖挤出，形成散射状的水流效果，伞状盖的边缘做了15度的向下倾斜角度，避免喷水时水流直射孩童面部，同时散射的水流形态更贴近真实鲸鱼喷水的视觉效果，提升玩耍时的代入感。胸鳍与尾鳍均采用卡扣式结构与躯体连接，卡扣的配合间隙控制在0.1mm，既可以保证鳍部在受到外力碰撞时产生小角度的摆动，模拟鲸鱼游动的姿态，也不会因为间隙过大出现轻易脱落的问题，避免小零件脱落造成误食风险，所有卡扣的拔模角度设置为1.5度，方便注塑生产时的脱模，减少生产过程中的披锋处理工作量。外形尺寸方面，整体长度控制在180mm，躯体最大宽度75mm，整体高度（含顶部喷水组件）110mm，这个尺寸刚好适配3-6岁孩童的抓握范围，

　　手掌可以轻松环抱住鲸鱼躯体，抓握处的躯体表面做了细微的磨砂纹理处理，沾水后也不会出现打滑脱手的情况。安装边界上，所有零部件的装配均采用无胶卡扣组合，不需要额外使用粘合剂，装配时只需要将胸鳍、尾鳍的卡扣对准躯体对应的安装孔位按压到位，再将顶部喷水组件的支柱插入躯体背部的安装孔即可完成总装，拆卸时只需要用扁平撬棒从卡扣缝隙处轻轻撬动即可分离，方便后期回收拆解，也方便家长定期拆开清洗内部储水腔，避免长期存水滋生霉菌。在材质适配的结构设计上，整体结构适配食品级PP材质的注塑成型，所有筋位的厚度均不超过主体壁厚的0.6倍，避免成型时出现缩水缺陷，储水腔内部做了倾斜的导水筋，当玩具被拿出水面时，内部残留的水可以顺着导水筋从底部进水孔完全流出，

　　不会出现长期积水的问题。喷水组件的伞状盖与支柱之间采用过盈配合连接，过盈量控制在0.05mm，既可以保证连接牢固，不会被水流冲脱，也可以在需要清洗时手动拔下，清理通水孔内可能堵塞的杂质。躯体表面的眼睛位置采用凹陷式设计，不需要额外粘贴贴纸，直接通过注塑时的型腔纹理形成眼睛的轮廓，避免贴纸遇水脱落被孩童误食，也提升了产品的耐用性，不会因为长期摩擦出现图案磨损的问题。尾鳍的摆动角度做了限位设计，最大摆动角度不超过30度，避免摆动角度过大导致卡扣断裂，提升产品的抗摔性能，即使从1米高度跌落至硬质瓷砖地面，卡扣结构也不会出现断裂脱落的情况。
