埃因法钦连杆式手动夹持锁紧机构

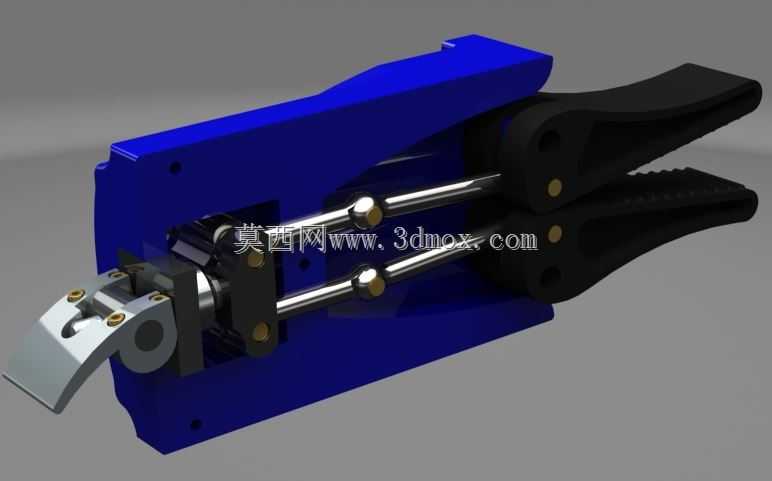

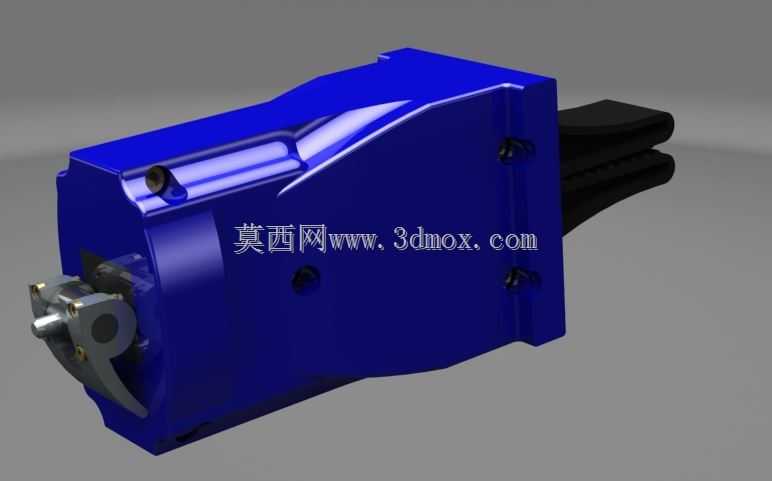

　　这套手动夹持锁紧机构的核心传动逻辑依托埃因法钦机械原理搭建，整体采用双平行连杆配合铰接支点的结构形式，在实际工装应用场景中，这类机构常被用于小型工件的快速装夹定位，比如台钻作业的工件固定、小型装配工位的零件临时压紧，或是检测工位上的样件夹持，相比螺纹旋紧的夹具，它能通过一次扳动动作完成大行程开合与最终锁紧，操作行程短，锁紧后具备可靠的自锁特性，不会因为作业过程中的振动出现松脱。从结构设计的细节来看，机构的操作端采用符合人体工学的弧形扳把，表面做了贴合手指按压弧度的曲面处理，扳动时的施力点距离末端铰接支点的力臂长度经过匹配计算，操作人员仅需施加较小的握力，就能在前端夹持端输出足够的压紧力，避免长时间操作带来的手部疲劳。

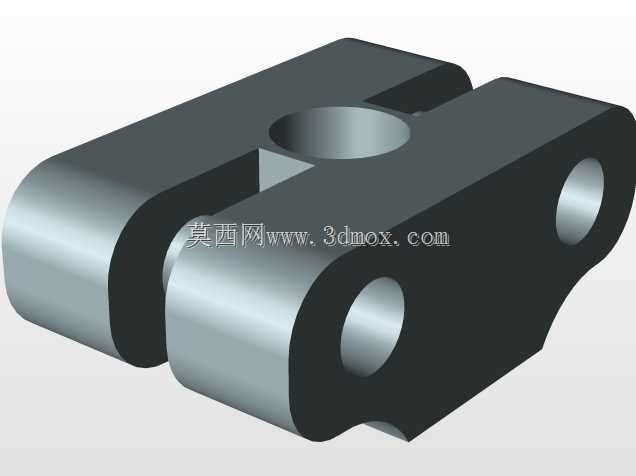

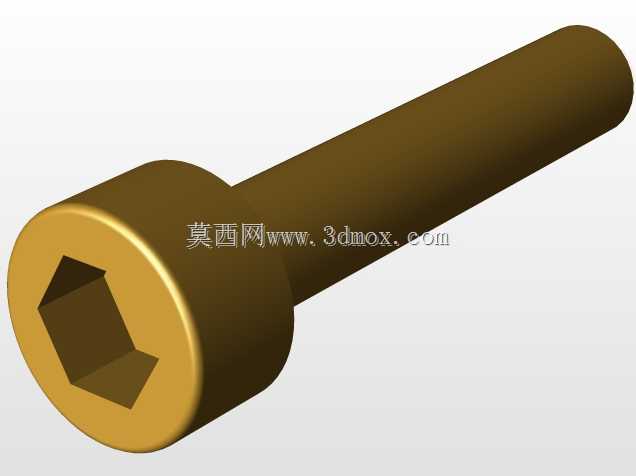

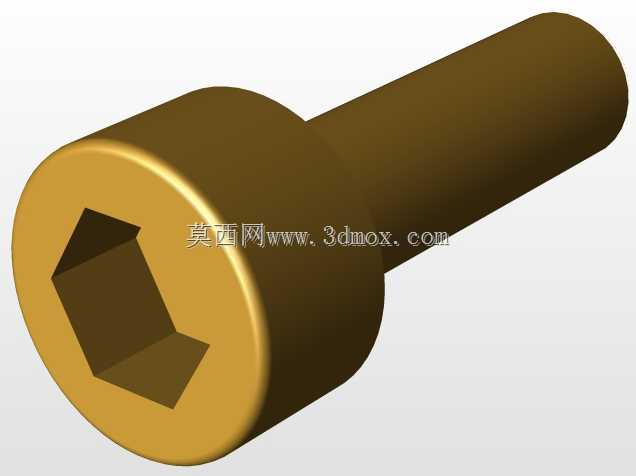

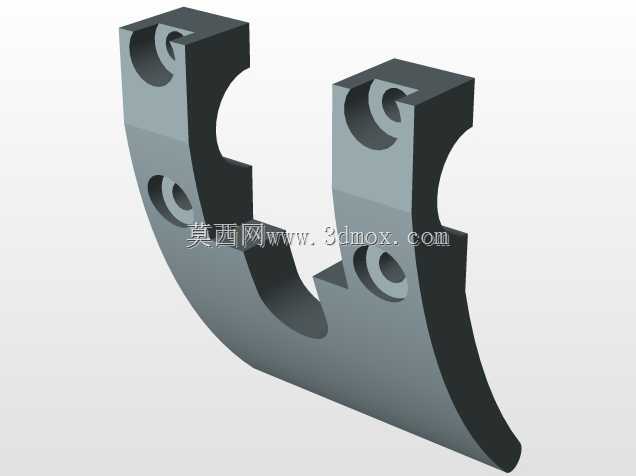

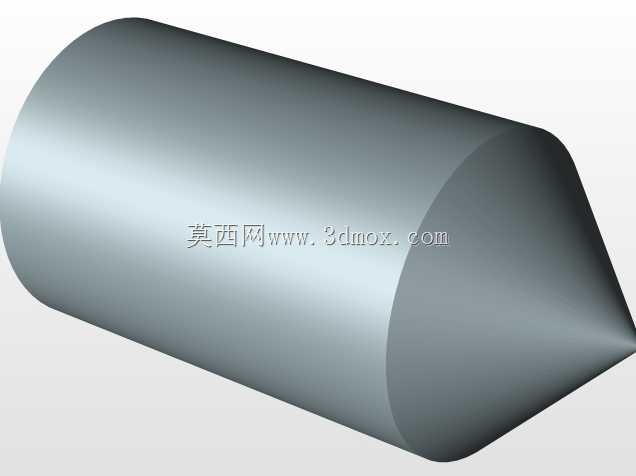

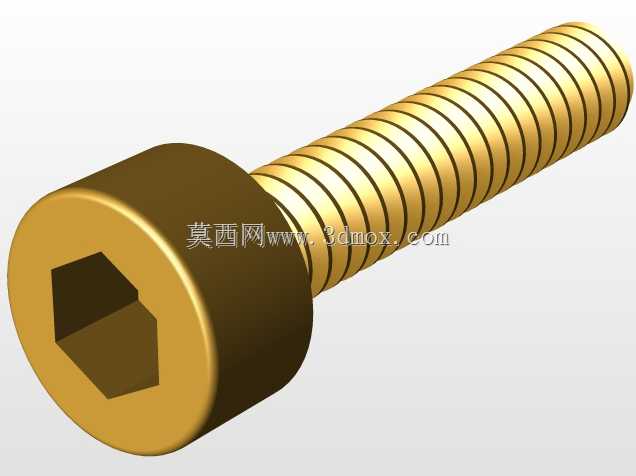

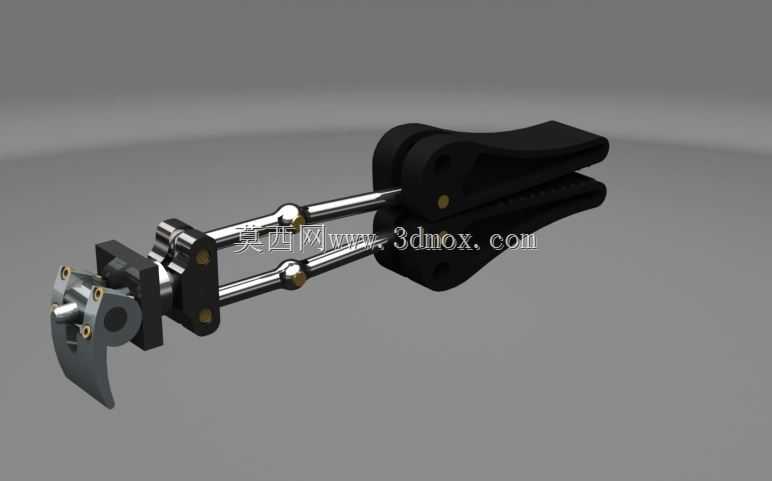

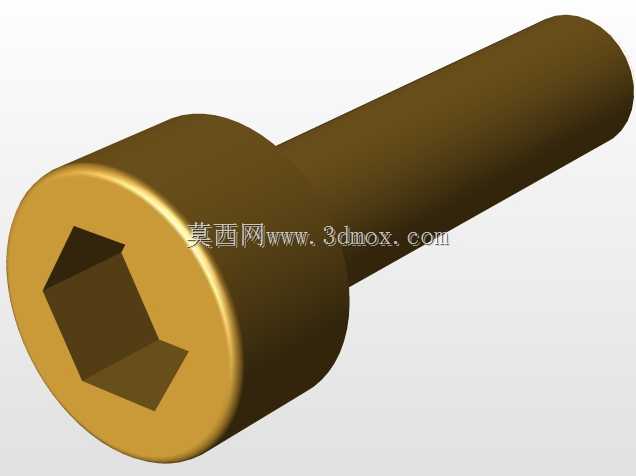

　　双平行金属连杆采用表面硬化处理的金属材质，两端通过球头铰接结构分别连接操作扳把与前端执行端，球头铰接的设计可以抵消连杆安装过程中微小的同轴度误差，同时在扳动过程中让力的传递更顺滑，不会出现卡滞、别劲的情况，连杆的直径选型经过强度校核，在额定夹持力下不会出现弯曲变形，保证长期使用的结构稳定性。前端执行端集成了可更换的压头结构，压头通过销轴与执行座连接，可以根据被夹持工件的外形更换不同形状的压头，比如平压头用于夹持平面工件，V型压头用于夹持轴类零件，尖嘴压头用于狭小空间的点位压紧，执行座上预留了标准安装孔位，可以直接通过螺栓固定在工装台、设备机架或是专用夹具基板上，安装边界的孔位间距符合通用工装的安装标准，

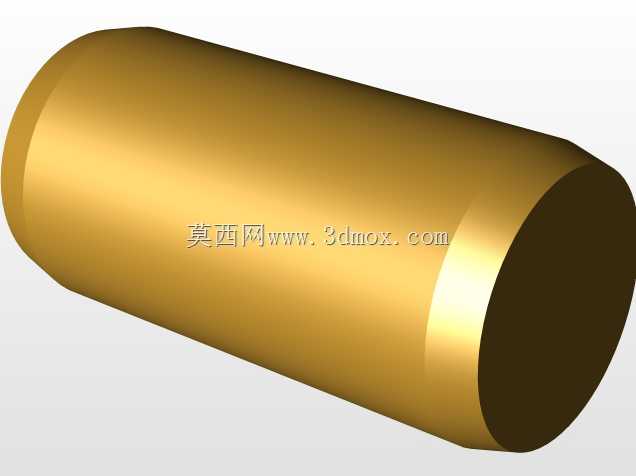

　　不需要额外做转接板就能完成装配。整个机构的铰接位置都镶嵌了耐磨衬套，衬套采用自润滑材质，日常使用不需要频繁加注润滑油，就能保证铰接位置的转动灵活性，同时减少铰接销轴的磨损，延长机构的整体使用寿命。扳把与基座之间的锁紧支点位置设计了偏心锁止结构，当扳把扳动到最终锁紧位置时，偏心结构会越过死点，依靠机构自身的结构张力保持锁紧状态，此时即使施加反向的振动力，也不会让扳把自行松脱，只有操作人员主动扳动扳把越过死点位置，才能解除锁紧状态，这个设计完全依托机械结构本身实现自锁，不需要额外增加弹簧、卡销等锁止零件，既简化了整体结构，也降低了后期维护的零件更换成本。在实际选型适配的时候，需要注意这套机构的开合行程范围，

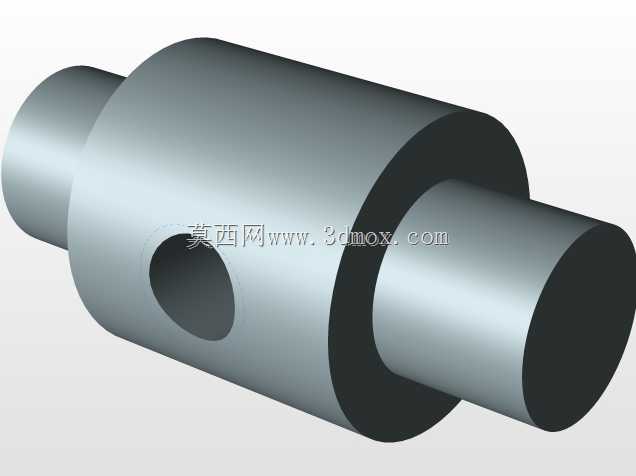

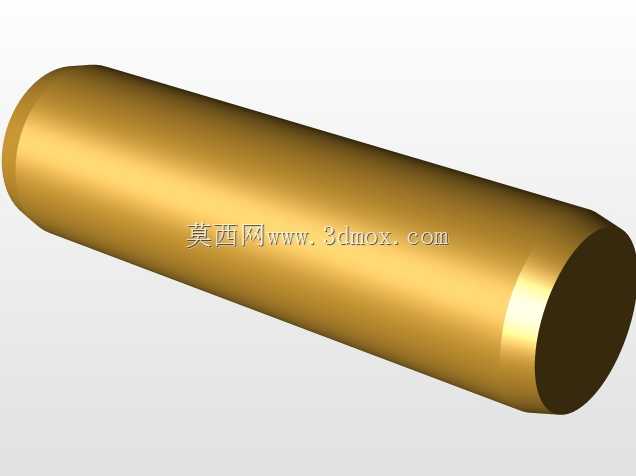

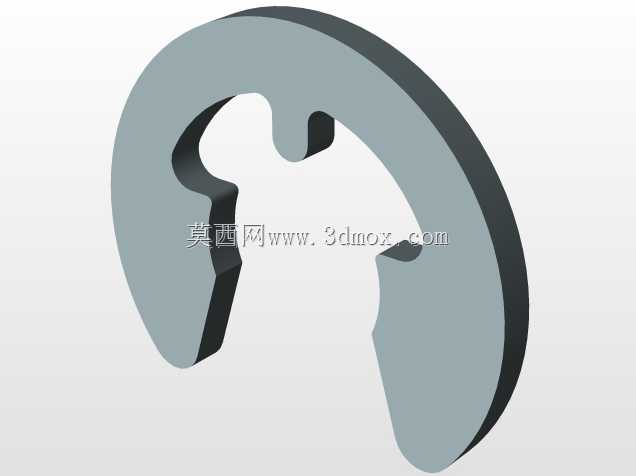

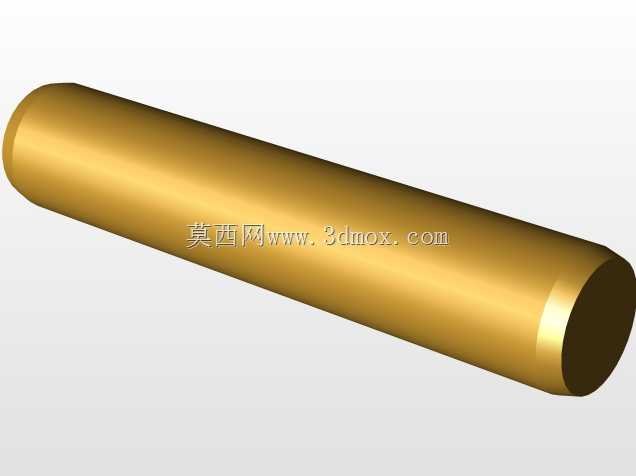

　　前端压头的最大张开距离可以满足常规小型零件的夹持需求，安装时要保证基座固定面的平面度，避免固定后出现基座变形导致连杆转动卡滞，铰接位置的销轴两端采用卡簧限位，拆卸维护时只需要取下卡簧就能抽出销轴，更换磨损的衬套或是连杆零件，整体拆装流程不需要专用工具，适合生产现场的快速维护。这类连杆式夹持机构相比气动、液压夹持元件，不需要外接动力源，完全依靠手动操作就能完成夹持动作，在没有气源、电源的野外作业场景，或是小型维修工位、临时装配场景下有很强的适用性，结构全部采用机械零件组成，耐环境能力强，在多粉尘、有少量切削液飞溅的加工场景下也能稳定工作，不会像电子类夹持元件那样因为粉尘、液体侵入出现故障。
