奥比中光Astra迷你相机安装背衬结构

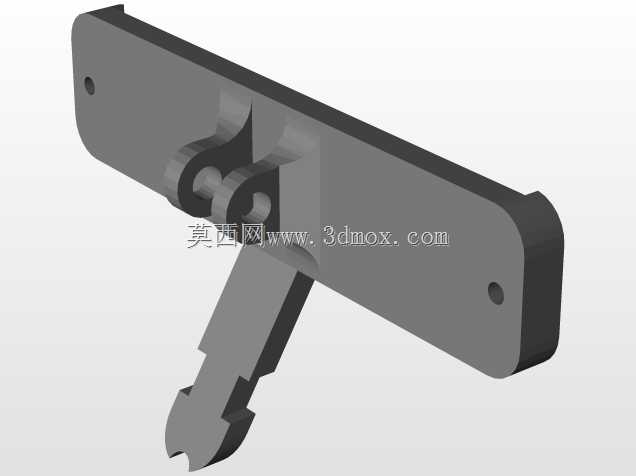

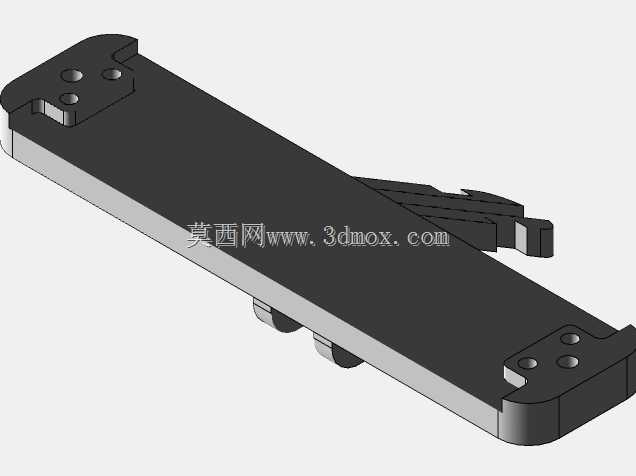

　　在机器视觉外设的落地部署场景中，小型深度相机的安装适配一直是现场调试阶段容易被忽略却直接影响使用稳定性的环节，奥比中光Astra这类迷你深度相机常被用于桌面级三维扫描、小型服务机器人避障、近距离手势交互终端等场景，原厂配套的安装结构往往无法适配多样化的现场安装面，这款背衬结构就是针对这类迷你相机的外挂安装需求设计的转接承载件。从实际使用逻辑来看，这款背衬首先承担的是相机本体与安装基面之间的载荷传递作用，相机配套的金属卡舌可以先卡入相机本体对应的卡槽位——这类卡接结构在原厂包装内的配件中已经配套，不需要额外加工，卡舌就位后，通过标准螺钉就可以将卡舌连同相机整体锁紧在背衬对应的安装孔位上，孔位的位置度公差控制在0.1mm以内，避免锁紧后出现相机光轴偏移的问题，毕竟深度相机对安装角度的偏差敏感度远高于普通RGB摄像头，哪怕0.5度的角度偏差，在1米工作距离下就会产生近10mm的深度数据偏移，直接影响点云采集的精度。背衬的主体采用长条形板式结构，整体厚度控制在5mm左右，长度方向完全覆盖相机背部的整个安装平面，避免局部锁紧产生的应力导致相机外壳变形，要知道这类迷你相机的外壳多为注塑材质，长期局部受压容易出现形变，轻则导致镜头焦距偏移，重则挤压内部的深度传感模组造成硬件损坏，整面贴合的设计可以将锁紧力均匀分散到整个相机背部接触面，把接触压强控制在塑料外壳可承受的范围内。结构两端预留的两组沉头安装孔，分别对应不同的安装场景：

　　靠近镜头端的孔位用于将背衬整体固定在竖直安装面上，比如设备外壳的内壁、支架的竖梁位置，另一端的孔位则适配水平吊装或者侧装的需求，用户可以根据现场的走线方向、检测视野要求选择对应的孔位固定，不需要额外再加工转接板。在背衬的侧面预留的带角度的凸台结构，是专门为线缆固定设计的，现场布线时可以使用标准尼龙扎带将相机的USB线缆捆扎在这个凸台上，凸台的倾斜角度刚好顺着线缆出线的自然弯曲方向，避免线缆在接口处出现直角弯折——很多现场调试的故障都来自线缆长期弯折导致的内部线芯断裂，尤其是深度相机的USB线同时承担供电和数据传输功能，一旦出现接触不良，就会出现设备掉连、深度数据丢帧的问题，这个扎带固定位可以把线缆的受力点从接口位置转移到背衬结构上，

　　哪怕设备有小幅振动或者线缆被意外拉扯，力量也会被扎带和背衬承担，不会直接作用在相机的Micro USB接口上，大幅降低接口脱焊、线芯断裂的概率。从安装边界来看，这款背衬的宽度比相机本体宽出2mm，既不会过多占用安装空间，也能在侧面留出足够的手指操作空间，方便现场拧紧螺钉、调整扎带松紧，底部的两个定位凸台可以卡在安装面的预开定位槽里，安装时不需要额外手扶对位，把凸台卡入槽内就可以直接拧螺钉，单人就能完成安装作业，不需要辅助人员配合对位，能有效提升现场部署的效率。结构的边缘全部做了R1的圆角处理，没有尖锐的毛刺棱角，避免安装过程中划伤操作人员的手，也不会割破线缆的外绝缘层，所有的安装孔都做了沉头处理，螺钉锁紧后头部不会突出背衬表面，

　　不会和相机背部或者安装面产生干涉，保证整个安装面贴合平整。在实际的项目应用中，这类转接背衬虽然是很小的结构件，但却直接决定了视觉外设的长期运行稳定性，很多集成项目在初期调试时一切正常，运行一两个月后就陆续出现相机偏移、线缆脱落、接触不良的问题，往往就是因为忽略了这类安装转接件的细节设计，没有考虑应力分散、线缆防护、安装便利性这些实际使用中的细节。这款背衬的设计没有多余的复杂结构，全部采用平板加局部凸台的构型，不管是采用3D打印做小批量快速打样验证，还是采用铝板铣削做批量量产件，加工难度都很低，不需要特殊的刀具或者工装，加工成本可控，同时结构的刚性足够，在常规的工业现场振动环境下不会产生形变，能长期保持相机的安装位置精度，保证深度数据采集的稳定性。
