立式双支撑安装固定支架结构设计

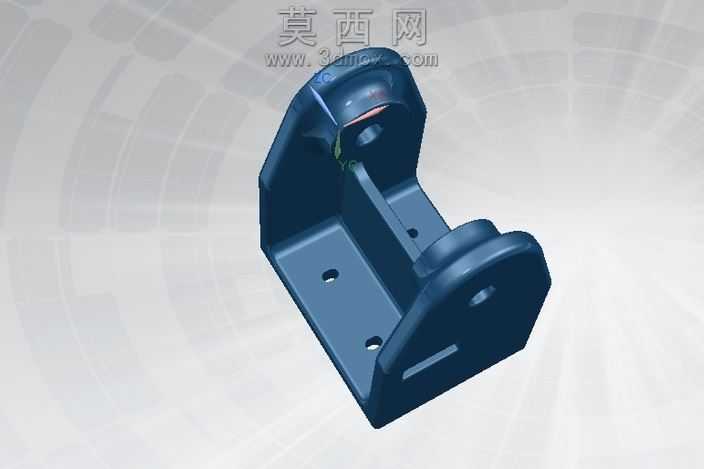

本支架采用三维参数化建模方式完成整体结构设计，建模过程中以实际安装工况的承载需求为核心依据，先绘制底部安装法兰的二维草图，通过拉伸特征生成带多个安装孔的底座基体，底座上的安装孔采用线性阵列方式排布，保证孔位间距的精度符合通用安装标准，同时在底座边缘做了圆角过渡处理，避免应力集中问题。中部支撑结构采用加强筋与立板一体化设计，立板两侧对称设置带轴孔的支撑耳，两个支撑耳的同轴度通过草图约束与特征镜像功能严格控制，确保后续配套轴类零件安装时不会出现卡滞问题，加强筋连接底座与立板的过渡区域，采用渐变厚度设计，在保证结构刚性的同时尽可能降低整体重量。上部的轴孔结构做了沉台设计，可适配不同规格的轴承或轴套安装，孔内壁预留了合适的公差余量，满足实际装配的精度要求。材质方面预设为常用的工程结构钢，渲染时赋予哑光金属质感，通过光影效果清晰呈现各部位的结构细节与厚度变化，方便直观查看整体结构的合理性。设计过程中充分考虑了支架的安装便捷性与承载稳定性，底部的安装孔可适配常用的螺栓规格，两侧支撑耳的间距经过合理计算，既保证支撑跨度足够提升抗扭性能，又不会造成材料浪费，整体结构无多余冗余特征，所有转角处都做了倒角或圆角处理，既提升了结构的力学性能，也避免加工和使用过程中出现锐边划伤的问题。建模完成后通过干涉检查功能验证了各部位无结构冲突，同时对关键受力部位做了初步的结构强度校验，确保支架在额定载荷下不会出现变形或断裂问题，整体设计兼顾了实用性、工艺性与经济性，可直接用于后续的工程出图与加工生产参考。
